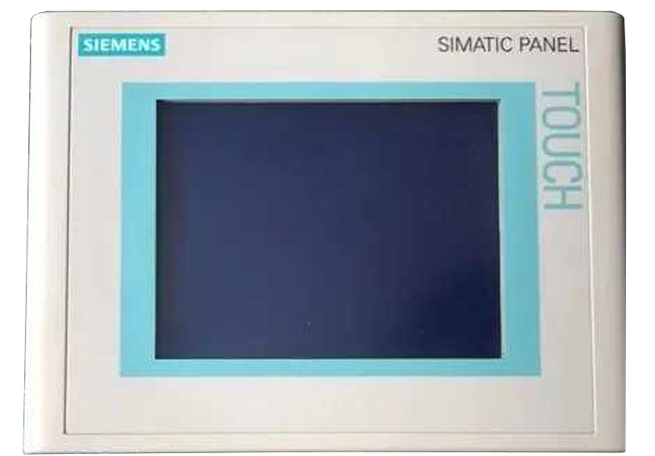

Types communs d'écrans tactiles Siemens

Avec le développement de la technologie, la technologie de l'écran tactile s'améliore constamment. Dans la vie quotidienne, divers écrans tactiles sont souvent utilisés, mais savez-vous quels sont les types courants d'écran tactile de Siemens? Cet article vous permettra de comprendre les types courants de produits à écran tactile Siemens.

Selon le principe de fonctionnement de l'écran tactile et le support de transmission de l'information, nous divisons généralement l'écran tactile en quatre types comme suit.

1. écran tactile résistif

Ce type d'écran tactile utilise la détection de pression pour le contrôle. La partie principale est un écran de film résistif qui s'adapte bien à la surface de l'affichage. Ceci est un film composite multicouche. Il utilise une plaque de verre ou de plastique dur comme couche de base et est revêtu d'une couche de couche conductrice d'oxyde métallique transparente (résistance conductrice transparente), recouvert d'une couche de surface extérieure durcie et d'une couche de plastique lisse et anti-rayures. Sa surface intérieure est également revêtue d'une couche de revêtement, et il y a beaucoup de petits (moins de 1/1000 pouces) transparents entre eux. Le point d'isolement sépare et isole les deux couches conductrices. Lorsqu'un doigt touche l'écran, les deux couches conductrices sont en contact au point de contact et la résistance change, de sorte que les signaux sont générés dans les directions X et Y, et puis ils sont envoyés au contrôleur d'écran tactile. Le contrôleur détecte ce contact et calcule la position de (X, Y), puis fonctionne selon la manière de simuler une souris. C'est le principe le plus basique des écrans tactiles de la technologie résistive.

2. écran tactile de technologie capacitive

Les quatre côtés de l'écran tactile de technologie capacitive sont plaqués avec des électrodes longues et étroites, et un champ électrique CA basse tension est formé à l'intérieur. Une couche de film transparent est fixée à l'écran tactile, qui est une substance conductrice métallique spéciale. Lorsque l'utilisateur touche l'écran capacitif, le doigt de l'utilisateur et la surface de travail forment un condensateur de couplage. Parce que la surface de travail est connectée à un signal haute fréquence, le doigt tirera un petit courant des électrodes aux quatre coins de l'écran. En théorie, le courant circulant à travers les quatre électrodes est proportionnel à la distance entre le doigt et les quatre coins. Le contrôleur peut obtenir la position du point de contact en calculant avec précision le rapport des quatre courants.

3. écran tactile infrarouge

Les quatre côtés de l'écran tactile infrarouge sont disposés avec des tubes émetteurs infrarouges et des tubes de réception infrarouges, qui forment une matrice infrarouge transversale horizontale et verticale dans une correspondance biunivoque. Lorsque l'utilisateur touche l'écran, le doigt bloque les deux rayons infrarouges passant par la position, et le contrôleur peut déterminer la position du point de contact par le calcul.

4. écran tactile d'onde acoustique de surface

L'onde acoustique de surface est une sorte d'onde ultrasonique, qui est une onde d'énergie mécanique qui se propage peu profondément sur la surface d'un milieu tel que le verre ou les matériaux rigides métalliques. Grâce à la base triangulaire en forme de coin, une émission d'énergie d'onde acoustique de surface directionnelle à petit angle peut être obtenue. L'onde acoustique de surface est stable, facile à analyser et a une fréquence très nette lors de la transmission par ondes transversales. Ces dernières années, il s'est développé rapidement dans des applications telles que la détection de défauts non destructifs, la radiographie et les éjecteurs d'ondes, etc.
