EL3161

Marque: BACKHOFF

Modèle: EL3161

Tension du signal: 0... 10V

Poids: 0.5kg

Taille d'emballage: 7.2*1.8*10cm

Type de produit: Module

Origine: Allemagne

Le Beckhoff EL3161 est un module d'entrée analogique EtherCAT haute performance conçu pour les tâches d'acquisition de signaux analogiques dans les systèmes d'automatisation industrielle. Le module EL3161 dispose d'un canal d'entrée analogique qui mesure les signaux analogiques dans la plage de 0 à 10V et effectue une conversion analogique-numérique précise à une résolution de 16 bits. Ce qui suit est une description détaillée du module EL3161:

Nombre d'entrées: 1 (à une seule fin), adapté à la mesure et à l'acquisition d'un seul canal d'entrée analogique.

Alimentation: L'alimentation E-bus simplifie la connexion de puissance du module.

Plage de tension du signal: 0 à 10V pour répondre à la plage de signaux analogiques courante dans les systèmes de contrôle industriels.

Horloge distribuée: la prise en charge des horloges distribuées permet d'assurer la synchronisation et la coordination entre les différentes parties du système.

Résistance interne: supérieure à 200kΩ pour assurer une impédance élevée du signal d'entrée pour éviter toute influence sur le circuit testé.

Fréquence limite du filtre d'entrée: 5kHz, qui peut supprimer efficacement le bruit à haute fréquence et améliorer la stabilité et la précision du signal.

Résistance d'isolation: jusqu'à 30V, avec de bonnes performances d'isolation électrique, protéger le système contre les interférences externes et les chocs électriques.

Temps de conversion: environ 35μs, pour obtenir une conversion et une acquisition rapides du signal analogique.

Résolution: 16 bits (y compris les symboles) pour fournir une mesure de signal analogique de haute précision.

Erreur de mesure: < ± 0.3% (pleine échelle), pour assurer la haute précision de mesure et la fiabilité du module.

Isolation électrique: 500V (tension d'E-bus/ signal), fournit de bonnes performances d'isolation électrique pour assurer la stabilité et la sécurité du système.

Caractéristiques spéciales: imagerie de processus standard et compacte, filtres FIR/IIR activés et fonctions de surveillance limite pour répondre aux besoins de différents scénarios d'application.

Température de fonctionnement/stockage: -25 ° C à + 60 ° C / -40 ° C à + 85 ° C, convient pour une utilisation dans divers environnements industriels.

Poids: environ 60g, léger et compact, facile à installer et à câbler.

Humidité relative: 95%, sans condensation, adaptée à diverses conditions d'environnement d'humidité.

Résistance aux vibrations/résistance aux chocs: conformément à la norme EN 60068-2-6/EN 60068-2-27, avec de bonnes propriétés mécaniques.

Performances anti-interférences électromagnétiques/anti-rayonnement électromagnétique: conformément aux normes EN 61000-6-2/EN 61000-6-4, pour assurer la stabilité et la fiabilité du module dans l'environnement électromagnétique.

Niveau de protection/position d'installation: IP20/ variable, adapté à différents environnements d'installation et exigences.

Certification/marquage: CE, UL, ATEX, IECEx, conformément aux normes internationales et aux exigences de certification.

Câble enfichable: applicable à tous les modules de terminal ESxxxx, vous pouvez le connecter et le réseau avec d'autres appareils de manière flexible.

Le module EL3161 dispose d'un boîtier de bornier compact avec indicateur de signal LED, 12mm x 100mm x 68mm, et est fixé à un rail DIN de 35mm par verrou, conformément à EN 60715 pour une installation facile et fiable. Il a également une conception de câblage enfichable qui prend en charge une variété de zones de section transversale de fil et de types de connexions pour différents besoins de câblage.

En général, le module Beckhoff EL3161 est un module d'entrée analogique puissant et stable avec une large gamme d'applications, qui peut être utilisé dans les tâches de mesure et d'acquisition de signaux analogiques dans les systèmes d'automatisation industrielle.

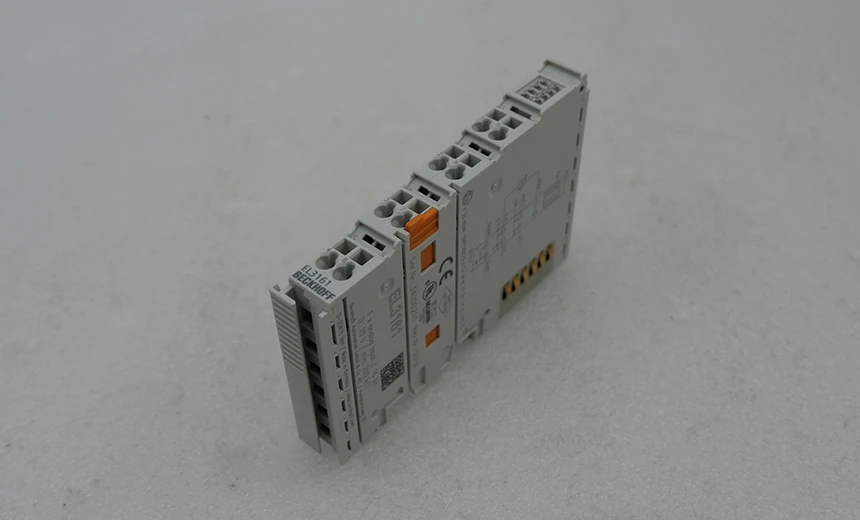

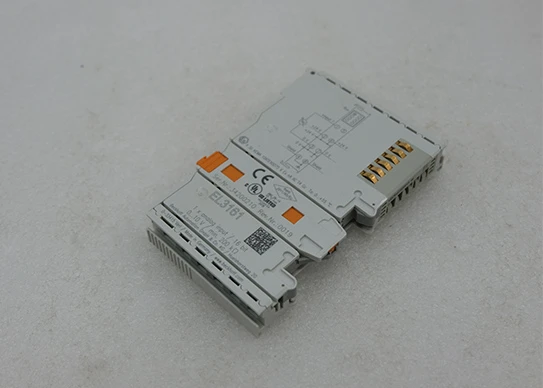

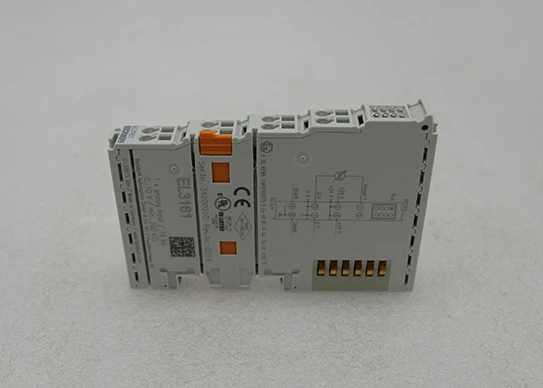

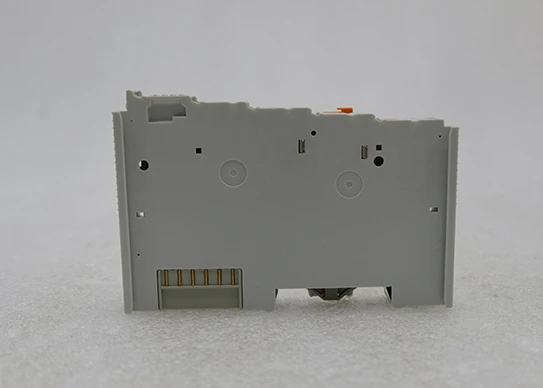

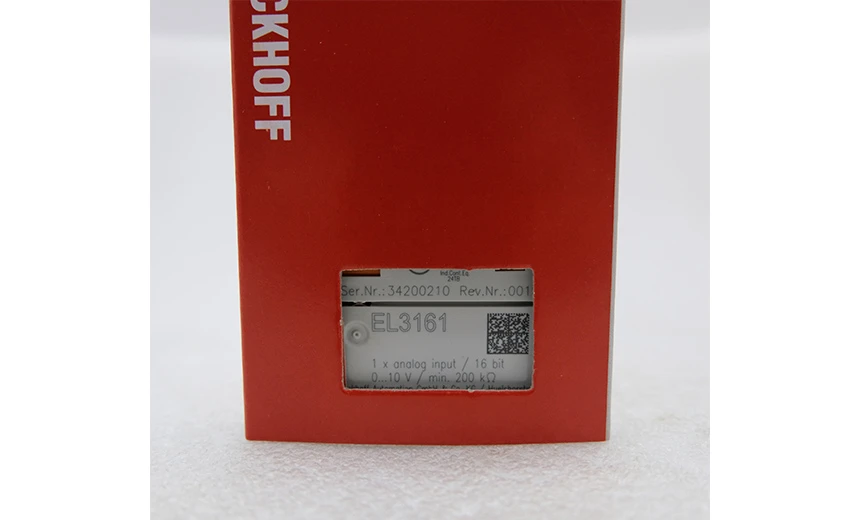

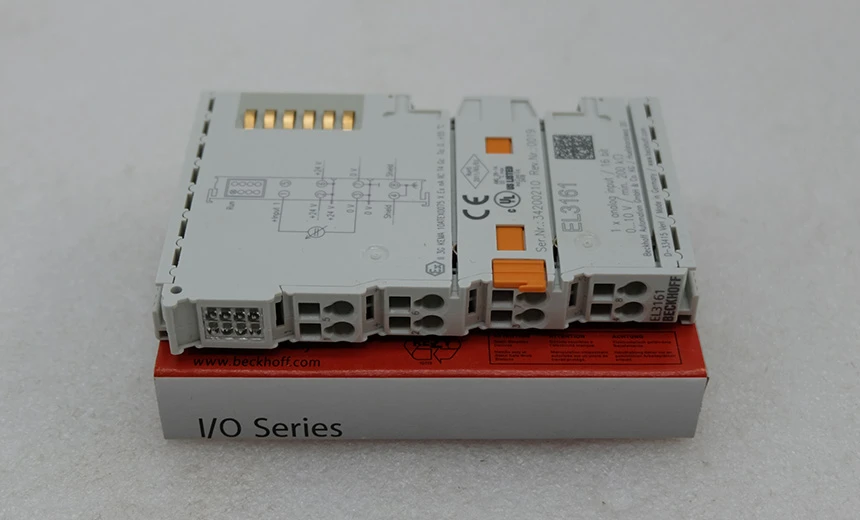

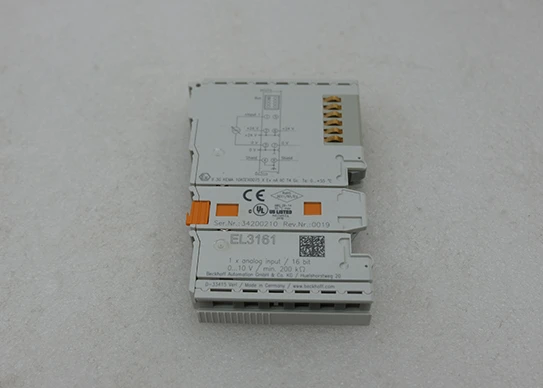

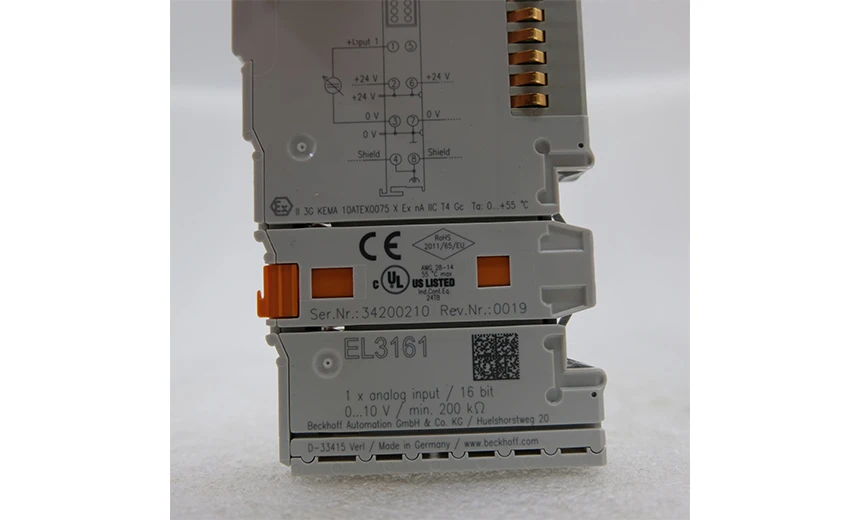

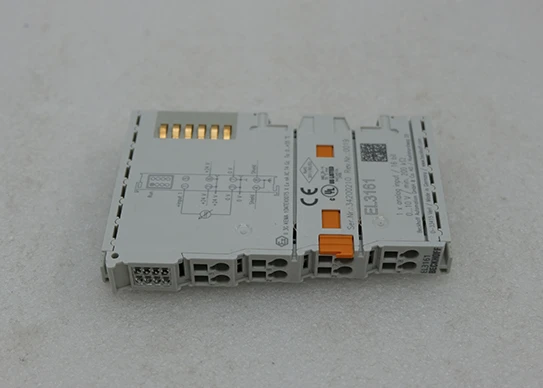

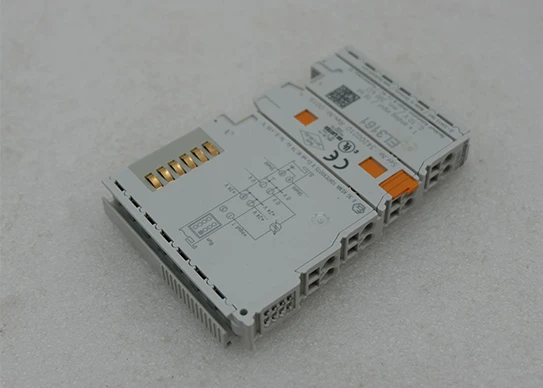

Détails de EL3161
