EK1818

Marque: BACKHOFF

Modèle: EK1818

Taille du produit avec emballage: 5*10.2*7cm

Poids: 0.5kg

Tension nominale: 24V DC Tension de fonctionnement: 24V

Température de fonctionnement/stockage: -25... + 60 °C/-40… + 85 °C

Courant de sortie maximum: 0.5A par canal (protection contre les courts-circuits)

Courant d'entrée: Habituellement 3 mA (EN61131-2, type 3)

Type de produit: Module

Origine: Allemagne

Le Beckhoff EK1818 est un coupleur EtherCAT d'E/S de volume numérique intégré conçu pour connecter le protocole EtherCAT Fieldbus au module de terminal EtherCAT afin de fournir des fonctions de contrôle et de surveillance fiables pour les systèmes d'automatisation industrielle. L'EK1818 a non seulement des capacités de transmission de données efficaces, mais également une évolutivité flexible et des performances stables pour un petit nombre d'applications d'E/S dans une variété d'environnements industriels.

Le coupleur présente une conception compacte avec des dimensions de 44mm x 100mm x 67mm, un boîtier en polycarbonate avec un boîtier de module de borne haute densité et un indicateur de signal LED pour une surveillance de l'état facile. Il est fixé au rail DIN de 35mm avec un loquet, selon EN 60715, pour une installation facile et un câblage propre.

L'EK1818 dispose de deux interfaces RJ45, l'une pour connecter le coupleur au réseau et l'autre pour connecter d'autres périphériques EtherCAT dans le même segment de réseau. Le coupleur intègre également huit canaux d'entrée numérique et quatre canaux de sortie numériques pour répondre à une variété de besoins de contrôle et de surveillance. Le nombre de canaux d'entrée et de sortie numériques peut répondre aux besoins d'une variété d'applications industrielles, offrant aux utilisateurs plus de flexibilité et de choix.

En termes d'isolation électrique, l'EK1818 assure une isolation électrique 500V, assurant la stabilité et la sécurité de la transmission des données. Dans le même temps, la plage de température de fonctionnement du coupleur de-25 ° C à + 60 ° C, l'adaptabilité de l'humidité relative de 95%, sans condensation, peut s'adapter à une variété de conditions environnementales industrielles difficiles.

L'EK1818 a également une capacité de transmission de données de haute performance, avec un taux de transmission de données de 100 Mbit/s et un retard d'environ 1 microseconde, assurant en temps réel et la précision de la transmission des données. Jusqu'à 65,534 modules terminaux EtherCAT peuvent être connectés dans tout le système, prenant en charge l'expansion et la personnalisation du système flexible pour répondre aux besoins de différentes applications industrielles.

En termes d'alimentation, l'EK1818 fournit une tension nominale de 24V CC, ce qui peut fournir une capacité d'alimentation maximale de 5V/1A, tout en soutenant une charge de courant de contact de puissance maximale de 10A, assurant la stabilité et la fiabilité du système. Par conséquent, Beckhoff EK1818 est un coupleur EtherCAT intégré à volume numérique puissant et stable pour une variété d'applications d'automatisation industrielle, offrant aux utilisateurs une solution de contrôle et de surveillance fiable.

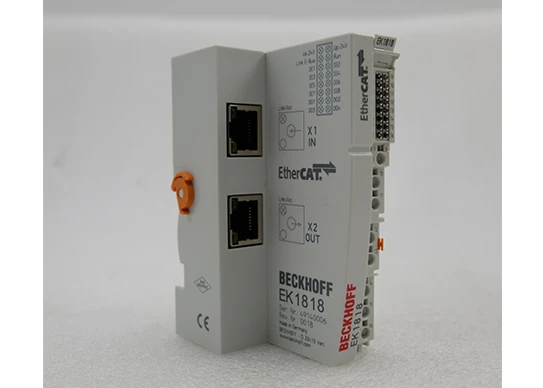

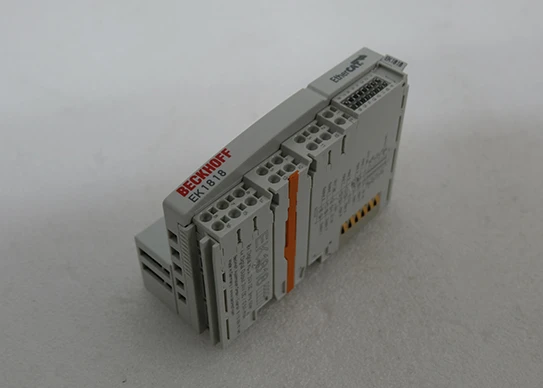

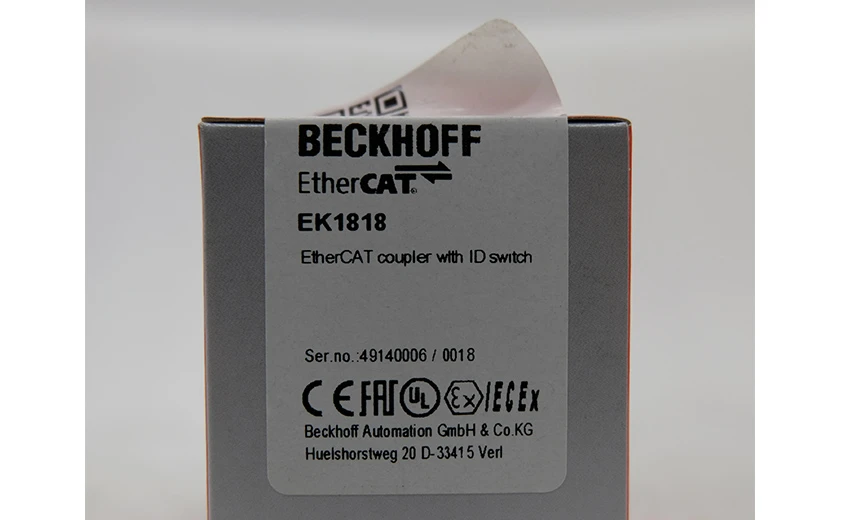

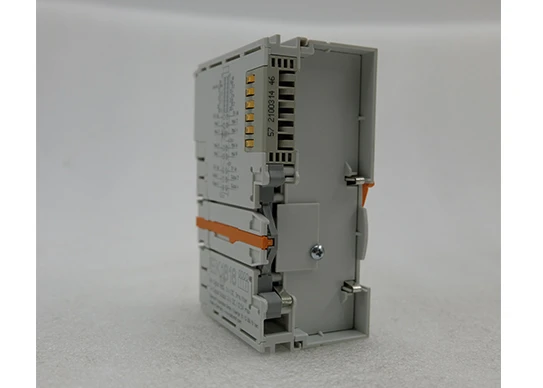

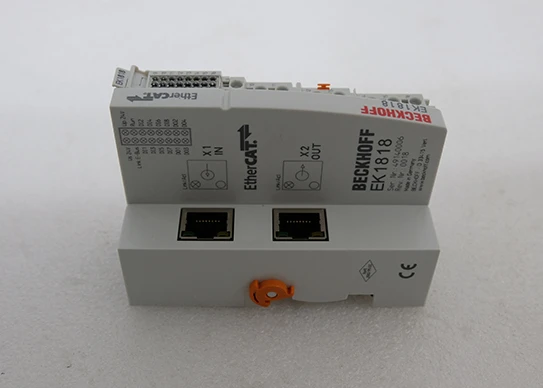

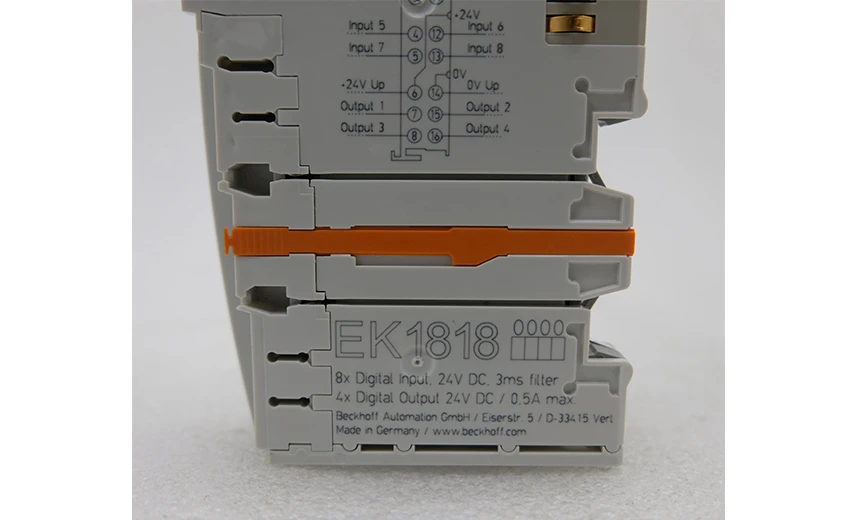

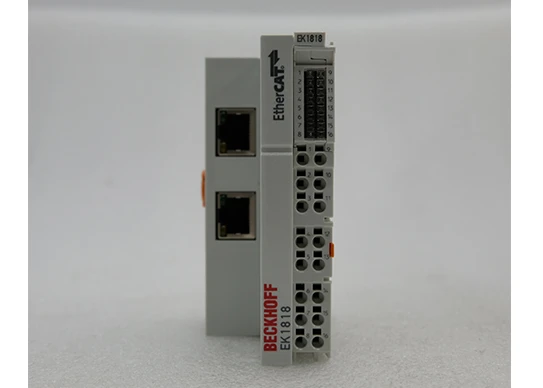

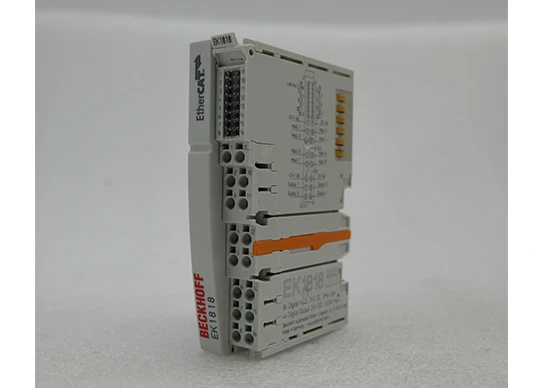

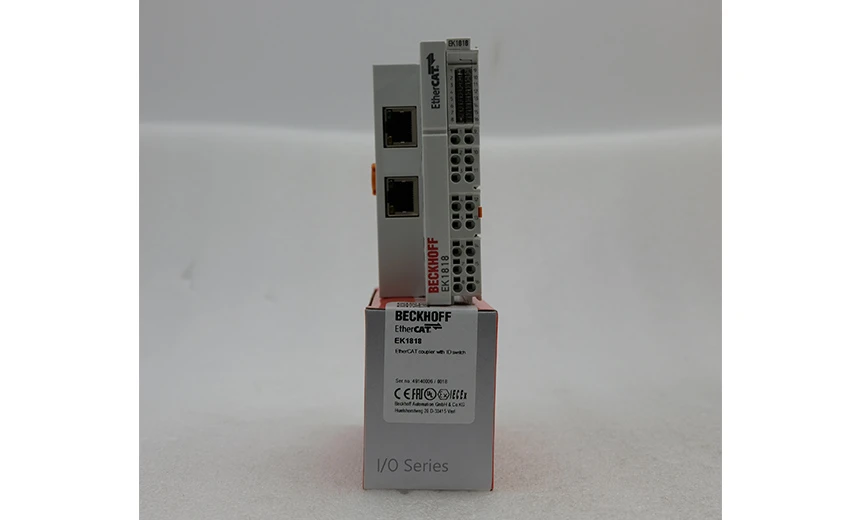

Détails de EK1818
