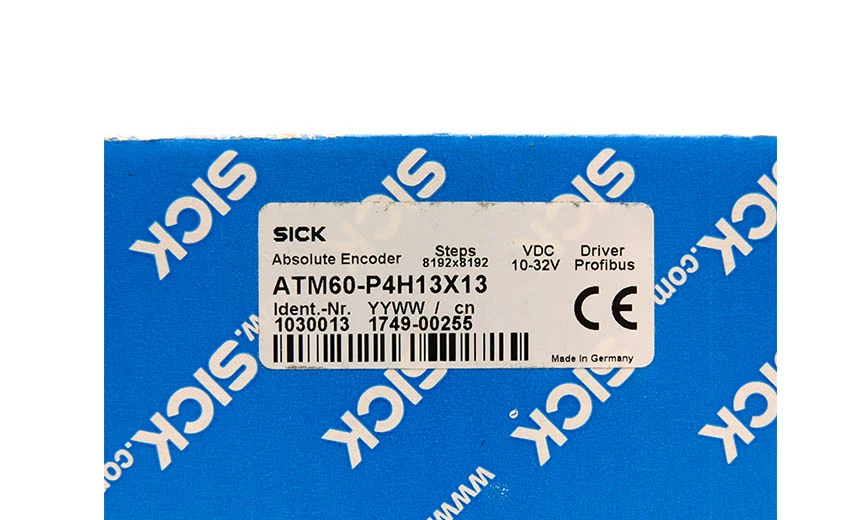

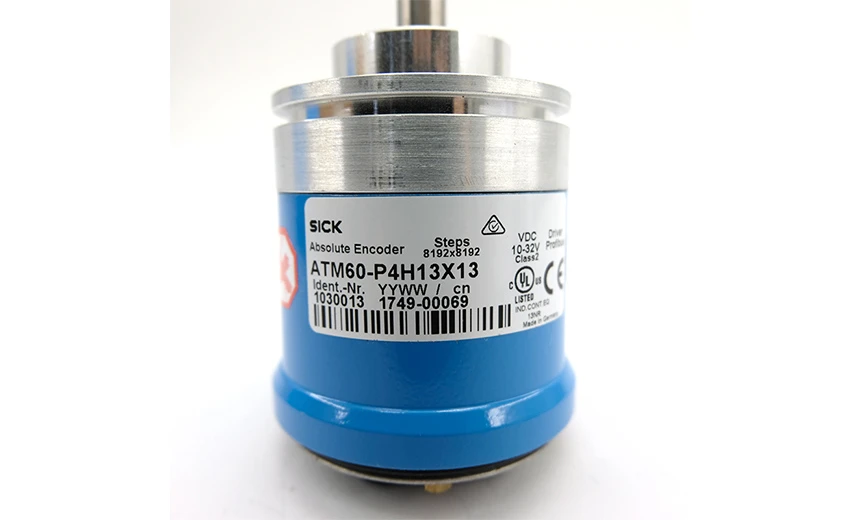

ATM60-P4H13X13

Marque: SICK

Modèle: ATM60-P4H13X13

Série: ATM60

Taille du produit d'emballage: 18*13.5*9cm Diamètre de l'arbre: 10mm Roulement linéaire: 19mm

Matériau du boîtier: aluminium moulé sous pression

Poids: 0.6 kg

Tension d'alimentation: 10... 32V

Type de produit: Encodeur de valeur absolue

Origine: Allemagne

Le ATM60-P4H13X13 d'encodeur absolu SICK est un encodeur absolu de haute performance avec les caractéristiques et les performances exceptionnelles suivantes:

Caractéristiques de performance:

Résolution maximale: 8,192 (13 bits) de pas et de tours par tour, ce qui donne une résolution extrêmement élevée.

Distance de mesure des pas: chaque distance de pas est seulement de 0.043 °, assurant une mesure précise de la position.

Limite d'erreur: conception de haute précision, la limite d'erreur est de ± 0.25 °, l'écart type de répétition est de 0.1 °, conformément aux normes DIN ISO, pour garantir une précision de mesure fiable.

Interface et communication:

Interface de communication: Prend en charge l'interface de communication PROFIBUS DP, le protocole de données est configuré pour l'encodeur et l'adresse Les paramètres vont de 0 à 127.

Débit de transmission de données: détecte automatiquement les taux de transmission de données allant de 9.6 kBaud à 12 MBaud, répondant aux exigences de communication dans différents scénarios d'application.

Affichage des informations sur l'état: fournit des informations sur le fonctionnement et le statut des bus, ce qui permet aux utilisateurs de surveiller l'état de l'appareil en temps réel.

Paramètres électriques:

Tension d'alimentation: Plage de 10 à 32V, consommation d'énergie inférieure à 2W, avec une très faible consommation d'énergie.

Protection inverse de polarité: fonction de protection inverse de polarité intégrée pour assurer le fonctionnement en toute sécurité de l'équipement.

MTTFd: La durée de vie de la conception est jusqu'à 150 ans, conformément à la norme EN ISO 13849, pour assurer la fiabilité et la stabilité de l'équipement.

Paramètres mécaniques:

Spécifications mécaniques: arbre solide, conception de bride de serrage, diamètre d'arbre de 10mm, diamètre de roulement de 19mm, petit volume et poids.

Matériau: L'arbre et la bride sont en acier inoxydable et en aluminium, et la coque est en aluminium moulé sous pression pour assurer la durabilité et la stabilité de l'équipement.

Paramètres environnementaux:

Niveau de protection: Prend en charge différents niveaux de protection IP. Le niveau de protection IP peut être IP67, IP43 ou IP66 en fonction des exigences d'installation.

Plage de température de fonctionnement: de-20 ° C à 85 ° C, adaptée à une variété d'environnements de travail difficiles.

Le ATM60-P4H13X13 d'encodeur absolu SICK présente une résolution élevée, une haute précision et une communication flexible, ce qui le rend adapté aux applications industrielles nécessitant une mesure de position précise et une communication fiable.

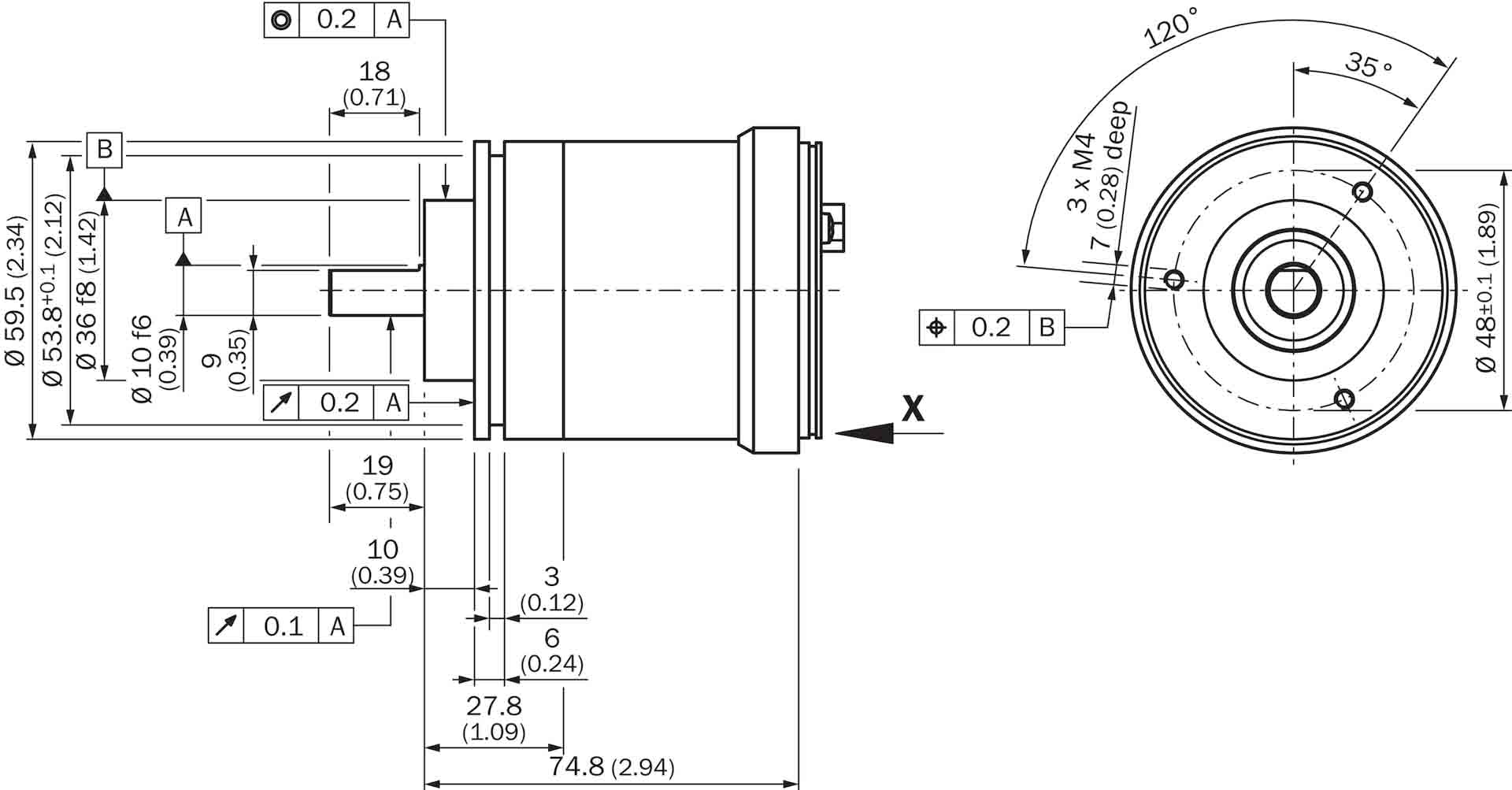

(Taille)

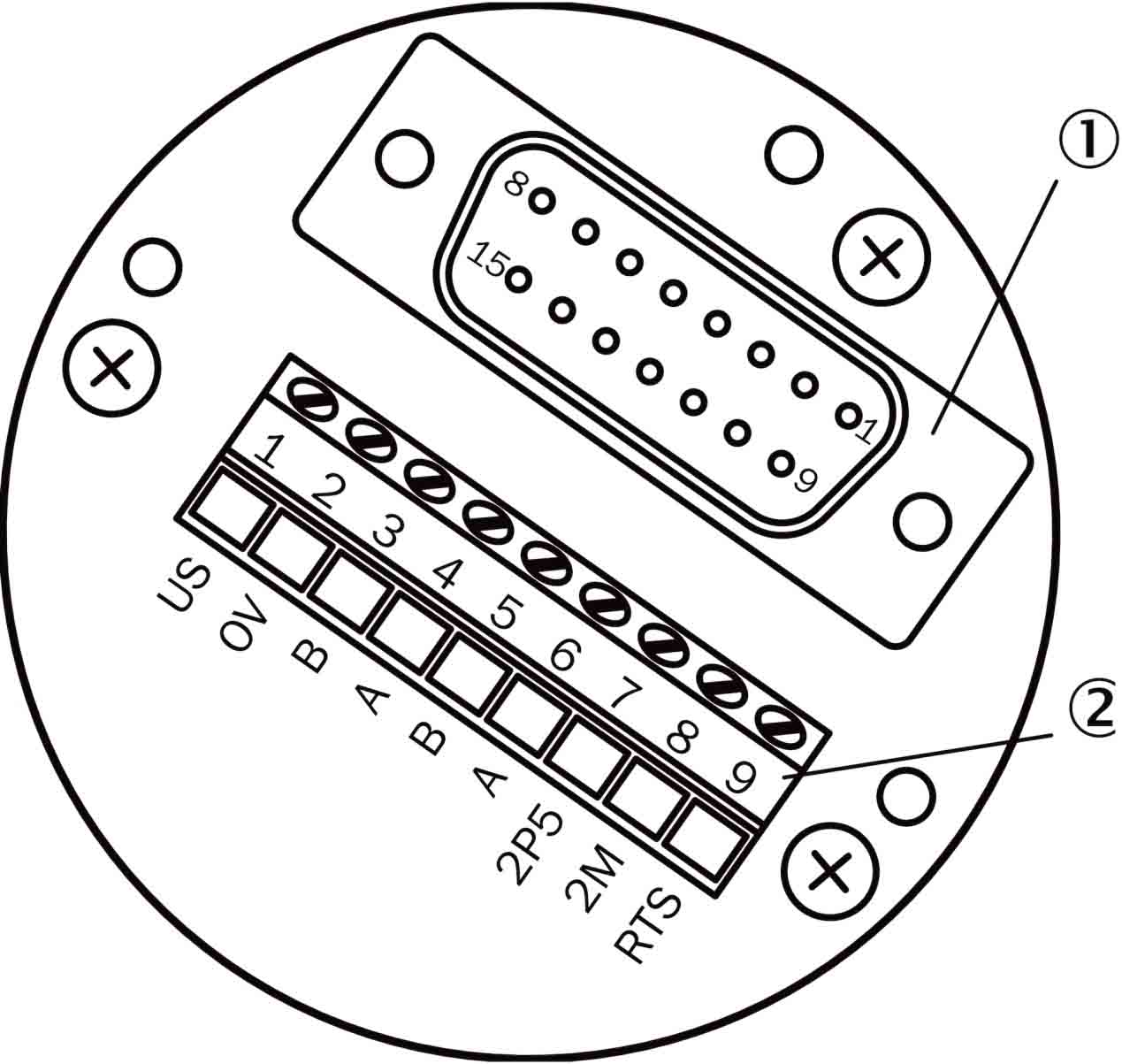

(Diagramme de distribution d'angle)

Détails de ATM60-P4H13X13
