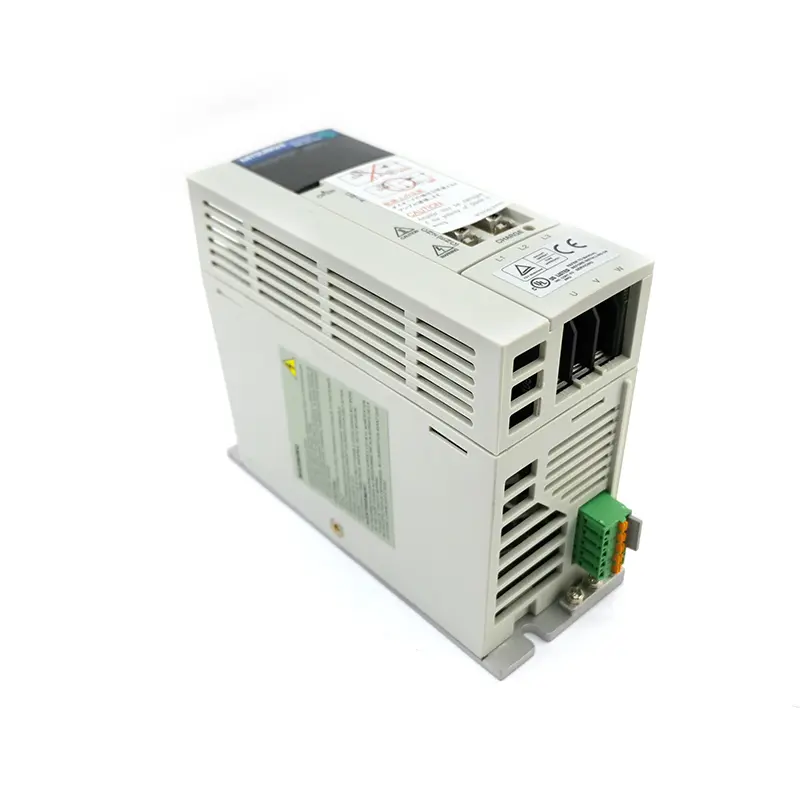

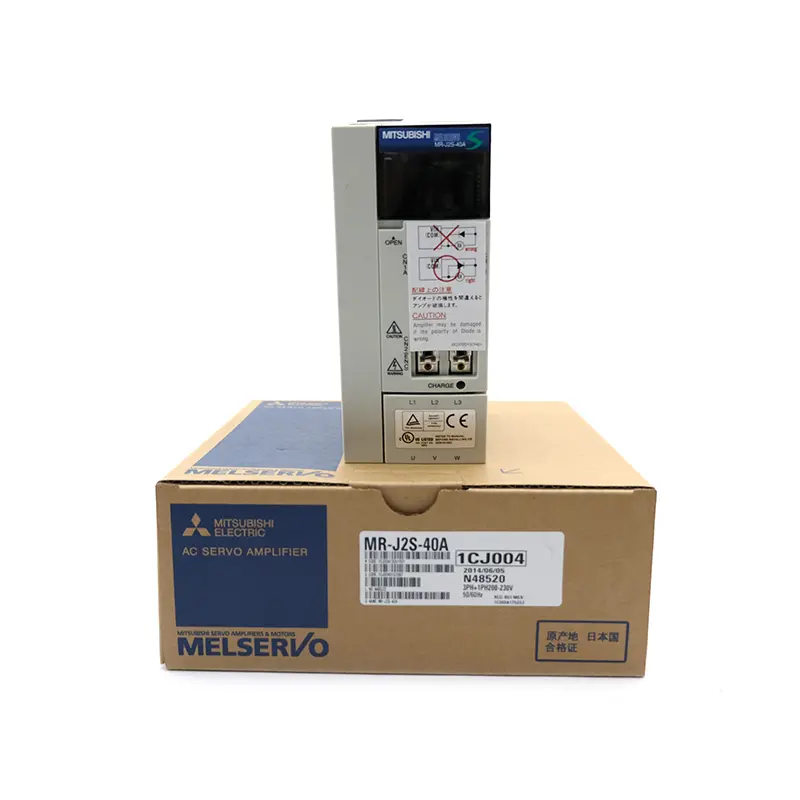

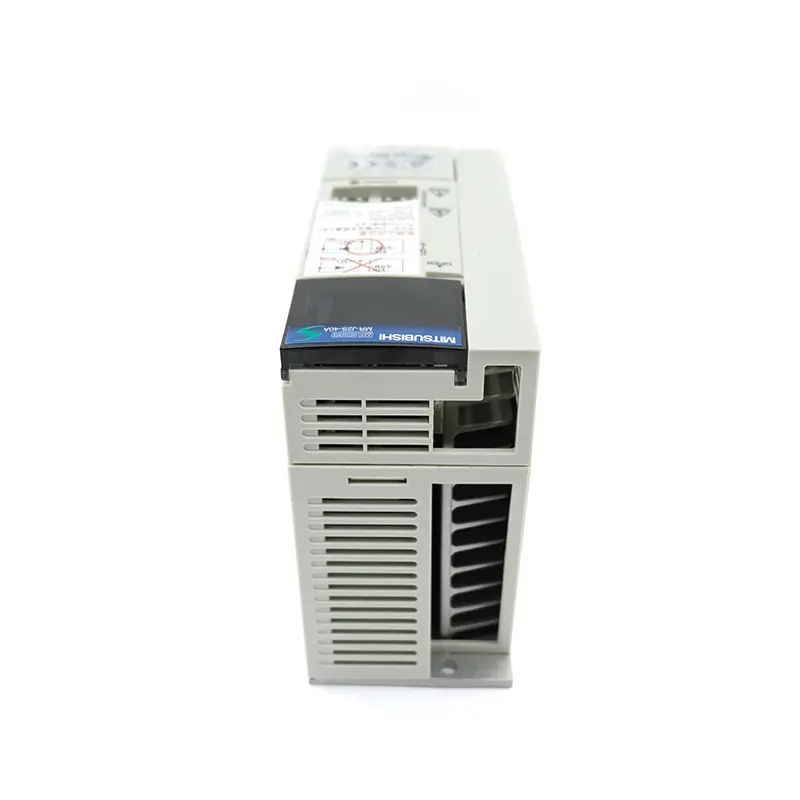

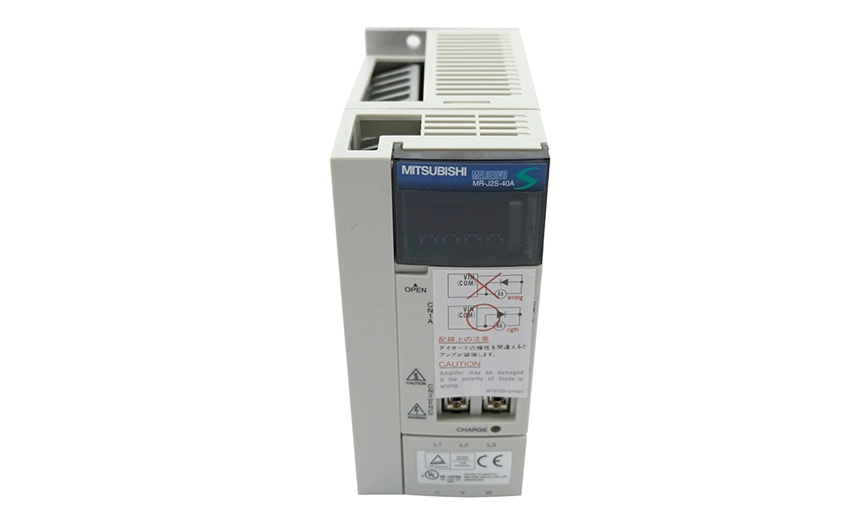

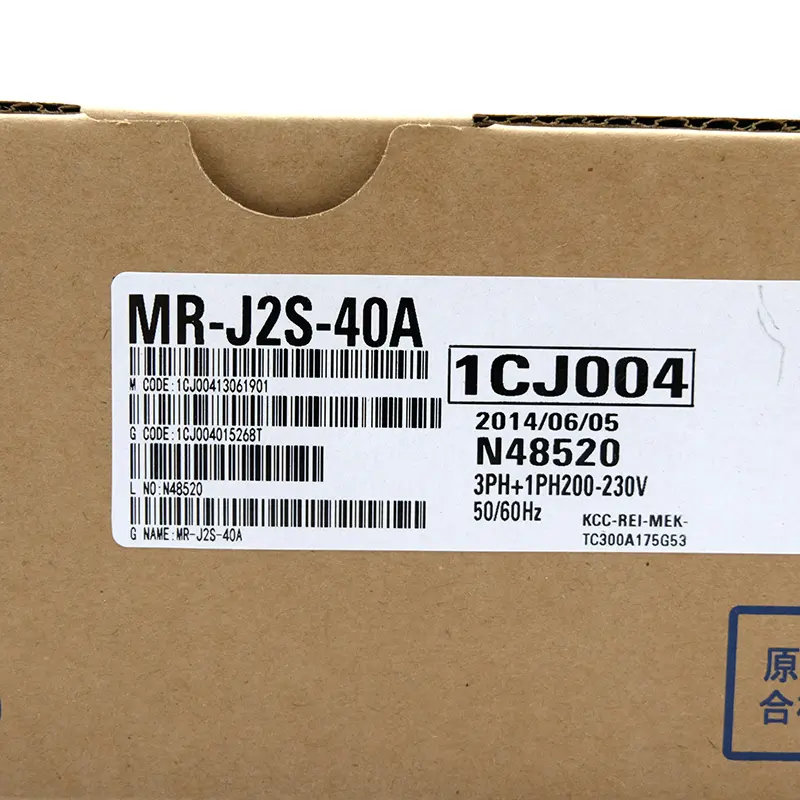

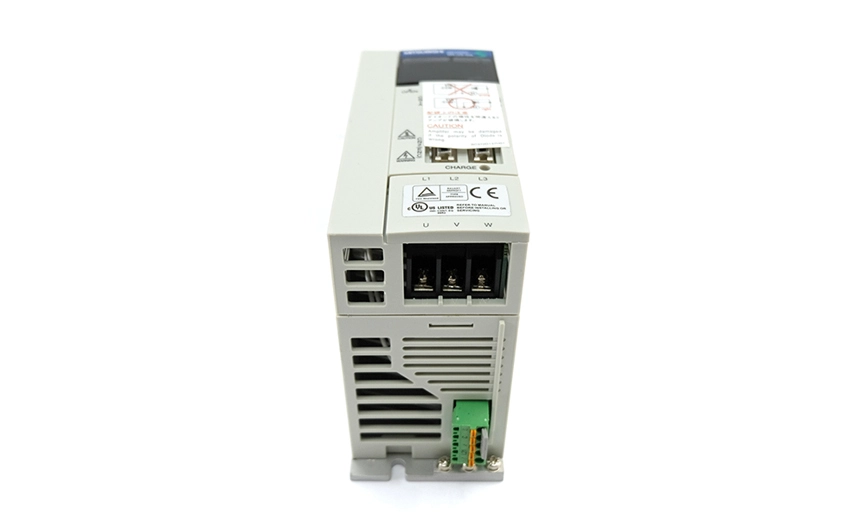

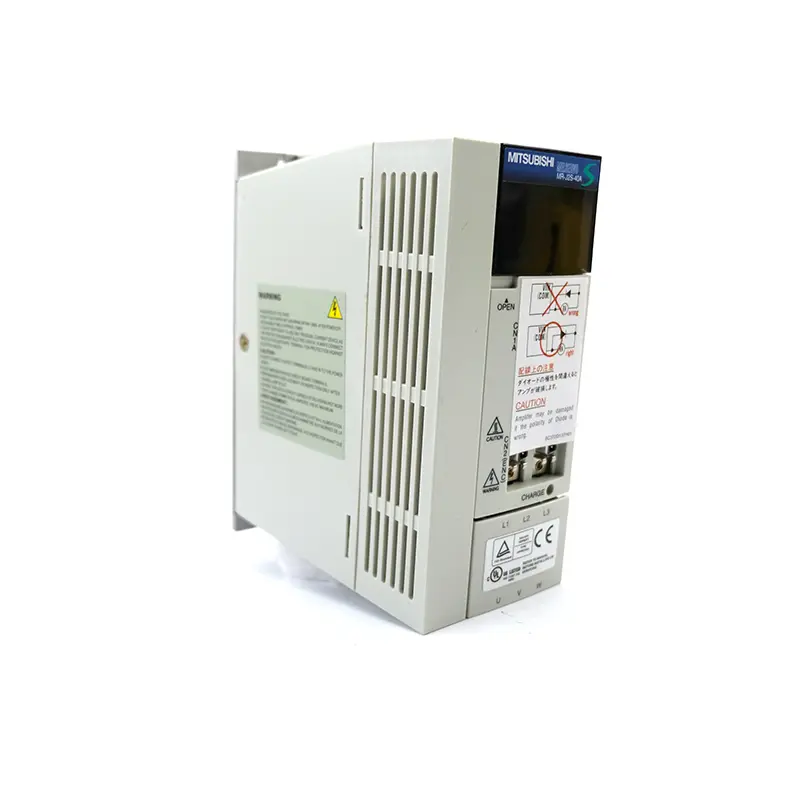

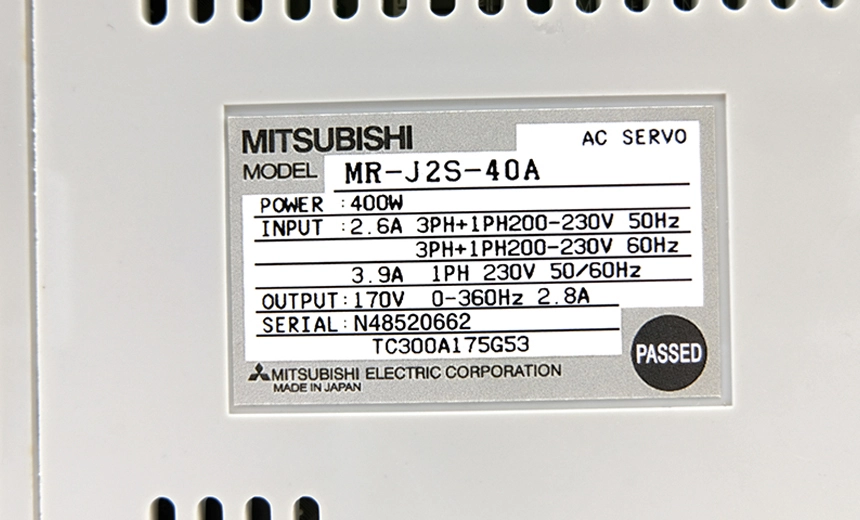

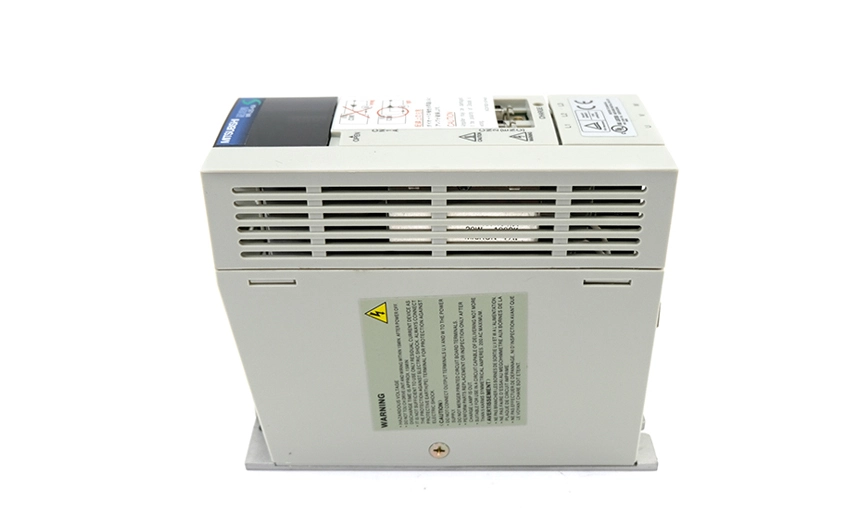

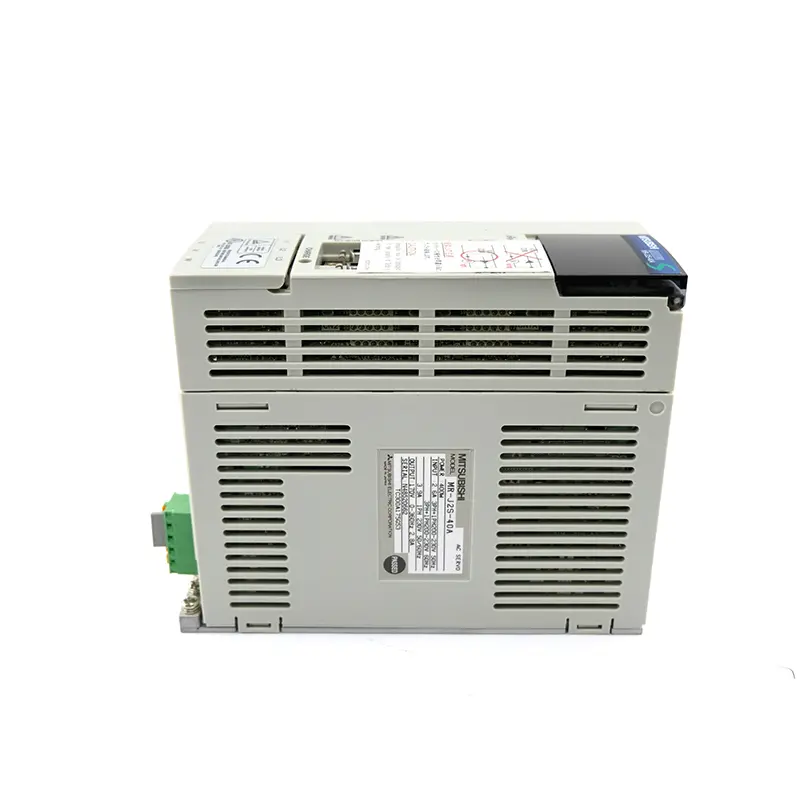

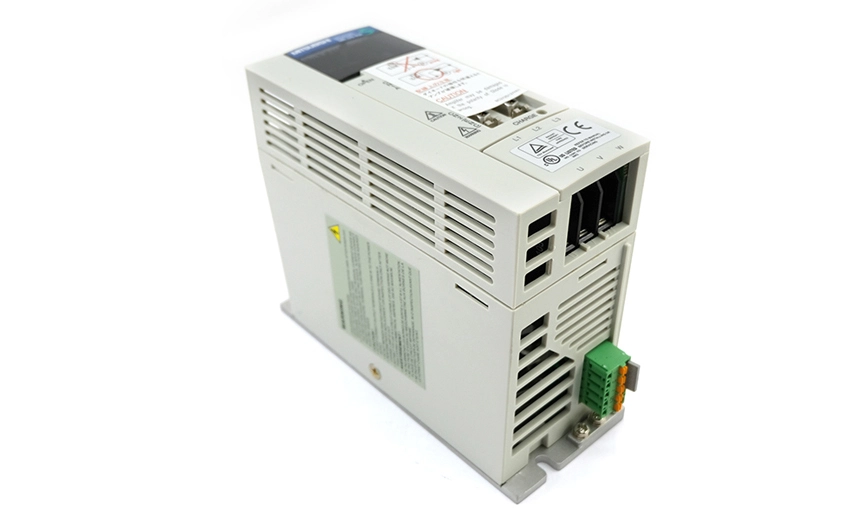

Mitsubishi MR-J2S-40A | Mitsubishi Servo Amplificateur

Spécifications de la MR-J2S-40A Mitsubishi

【Alimentation 】

◆ Tension. Fréquence: AC200-230V triphasé, 50/60Hz ou AC200-230V monophasé, 50/60Hz

◆ Variation de tension autorisée: AC200-230V triphasé, AC170-253, AC230 monophasé, AC207 ~ 253

Fluctuation de fréquence admissible: dans les 5%

[Mode de contrôle] contrôle PWM sinusoïdal, mode de contrôle actuel

【Freinage dynamique 】 Intégré

[Fonction de protection] surintensité, surtension de freinage régénérative, surcharge (relais de chauffage électrique), surchauffe du servomoteur, encodeur anormal, freinage régénératif anormal, sous-tension, panne de courant instantanée, survitesse, erreur excessive

[Réponse de vitesse et de fréquence] supérieure à 550Hz

【Mode de contrôle de position 】

◆ Fréquence maximale d'impulsion d'entrée: 500kps (entrée différentielle), 200kpps (collecteur d'entrée ouverte)

◆ Rapport d'impulsions d'instruction: engrenage électronique A/B fois A = 1 ~ 65535. 131072 B = 1 ~ 65535, 1/50 < A/B < 500

Réglage de la largeur d'impulsion: 0 ~ ± 10000 impulsion (unité d'impulsion de commande)

L'erreur est trop grande: ± 10 révolutions

◆ Limite de couple: réglé par réglage des paramètres ou entrée analogique externe (DC0V ~ + 10V/couple maximum)

【Mode de contrôle de la vitesse 】

◆ Plage de contrôle de vitesse: instruction de vitesse analogique 1:2000, instruction de vitesse interne 1:5000

Entrée de commande de vitesse analogique: DC0V ~ ± 10V/vitesse nominale

Taux de vitesse de changement: plus ou moins 0.01% ce qui suit (changements de charge: 0% ~ 100%), 0% (changement de puissance + / - 10%), plus ou moins 0.2% (température ambiante 25 + 10 ℃ :) sous la quantité limitée d'instructions quasi vitesse

Limite de couple: réglage des paramètres ou réglage de l'instruction d'entrée analogique externe (DC0V ~ + 10V/couple maximum)

[Mode de contrôle du couple]

Entrée de commande de vitesse maximale analogique: DC0V ~ ± 8V/couple maximum (impédance d'entrée: 10kΩ ~ 12kΩ)

Limite de vitesse: réglage des paramètres ou réglage de l'instruction d'entrée analogique externe (DC0V ~ + 10V/couple nominal maximum

【Structure 】 Auto-refroidissement, ouvert (IP00)(10 ~ 200); refroidissement puissant, ouvert (IP00)

【Poids KG】 1.1

【Spécifications de l'environnement MR-J2S-40A 】

◆ Température ambiante: 0 ~ + 55 ℃(non-congélation) pendant le fonctionnement; Magasin à-20 ~ + 60 ℃(non congelé)

Humidité ambiante: en dessous de 90% HR (sans condensation)

◆ Conditions d'air: intérieur (pas de lumière directe du soleil), pas de gaz corrosif, gaz inflammable, brouillard d'huile, lieu de poussière

◆ Altitude: ci-dessous 1000

Vibration: ci-dessous 5.9 m/s carré
