557649-09

Marque: Heidenhain

Taille: 66*8*10cm

Poids: 0.72kg

483 LC

Encodeur linéaire scellé absolu avec petite section transversale

Données techniques

Identnumer: 557649-09

Longueur de mesure: 470mm

Longueur totale: ML 138mm

Qualité de précision: ± 5.0 µm

Période de râpage: 20.000 µm

Étape de mesure: 10 nm

Type de fixation: longeron de montage de bloc d'extrémité

Signal de sortie: signaux de tension sinusoïdale (1 Vpp)

Code de sortie: Binaire

Interface de données: EnDat02 2.2 EnDat série synchrone avec signaux incrémentiels

Alimentation: 3.6V .. 5.25 V

Connexion électrique: prise de bride, mâle, 14 broches

Caractéristiques spéciales, encodeur linéaire: aucun

Le 557649-09 de Heidenhain est un encodeur linéaire absolu avec un design sophistiqué et une petite section transversale qui offre les caractéristiques suivantes:

1. conception absolue:

557649-09 utilise une conception d'encodeur absolue pour une mesure absolue précise de la position.

Non affecté par une panne de courant ou un redémarrage, et peut être rapidement rétabli à la position précédente sans réinitialisation, améliorant la stabilité et la fiabilité du système.

2. petite section transversale:

L'encodeur a une petite conception en coupe transversale pour les applications contraintes d'espace.

La taille compacte le rend facile à installer dans la structure mécanique, améliorant la performance globale du système.

3. mesure de haute précision:

Avec des capacités de mesure de haute précision, la position peut être mesurée avec précision pour assurer la stabilité et la précision du système.

Peut répondre à une variété de scénarios d'application qui nécessitent une précision de mesure de position élevée.

4. protection scellée:

Conception scellée, avec une bonne performance anti-poussière, étanche, adaptée à un environnement de travail difficile.

Les composants internes de précision sont efficacement protégés pour prolonger la durée de vie de l'encodeur.

5. largement utilisé:

557649-09 est largement utilisé dans divers systèmes de mouvement linéaire, tels que les machines-outils CNC, les lignes de production automatiques et d'autres domaines.

A un large éventail d'applications dans l'automatisation industrielle où la position des axes de mouvement linéaires doit être mesurée et contrôlée avec précision.

Sur la base des caractéristiques ci-dessus, l'encodeur linéaire absolu 557649-09 de Heidham est un encodeur haute performance avec précision, fiabilité, petite section et large gamme d'applications, qui peut répondre aux besoins de mesure de position linéaire et de contrôle dans divers systèmes d'automatisation industrielle.

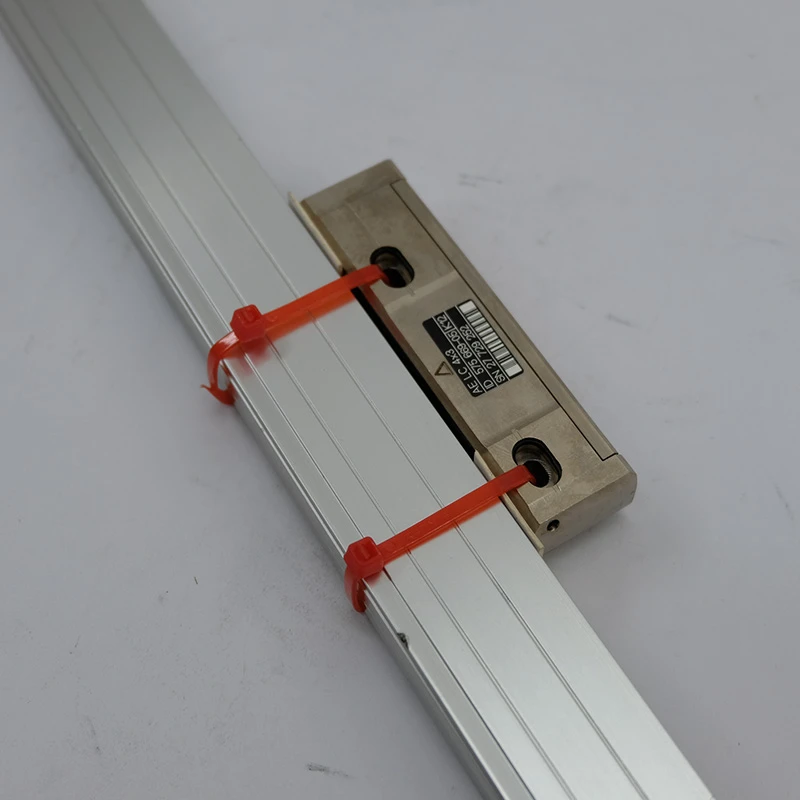

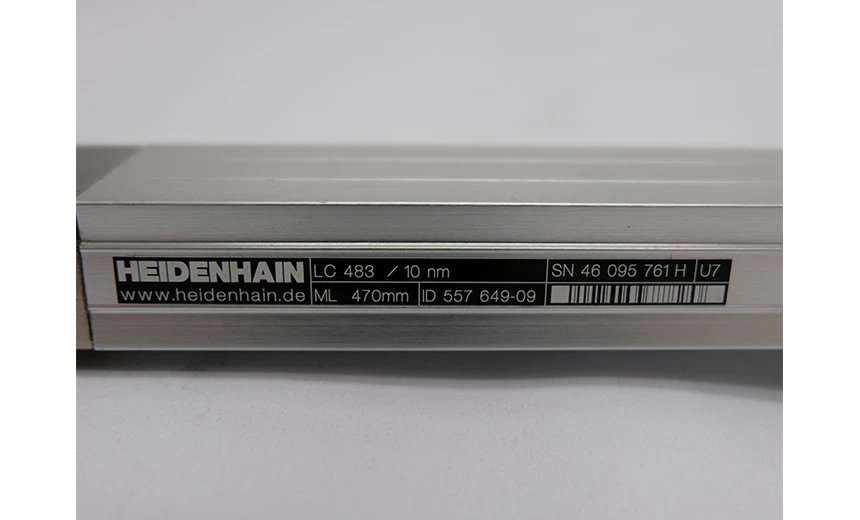

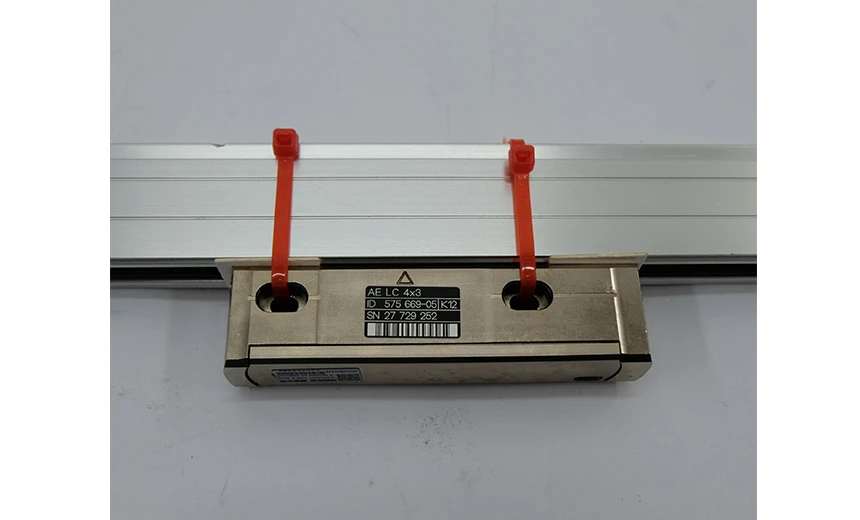

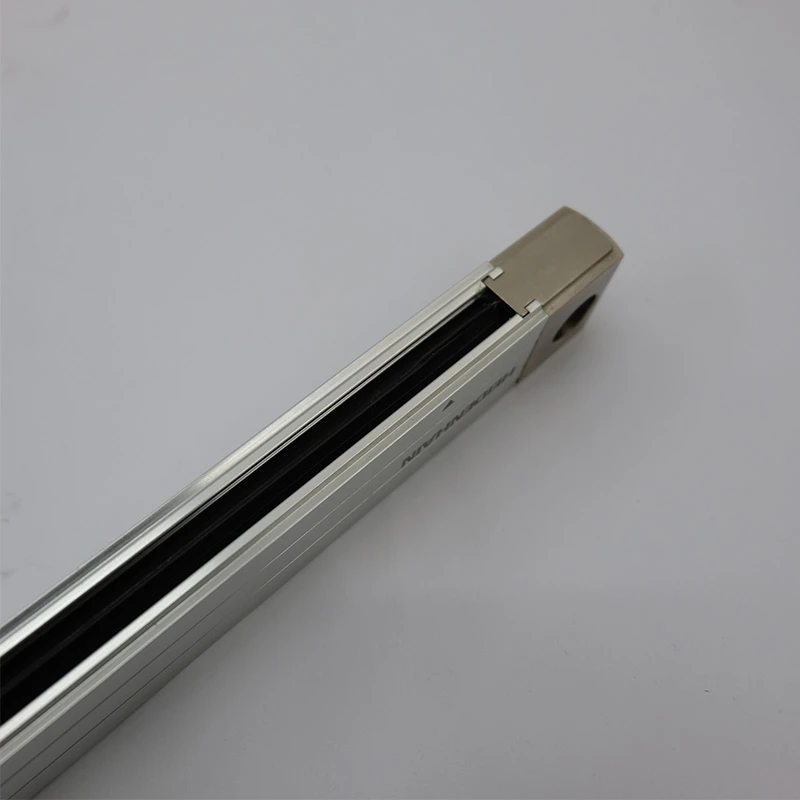

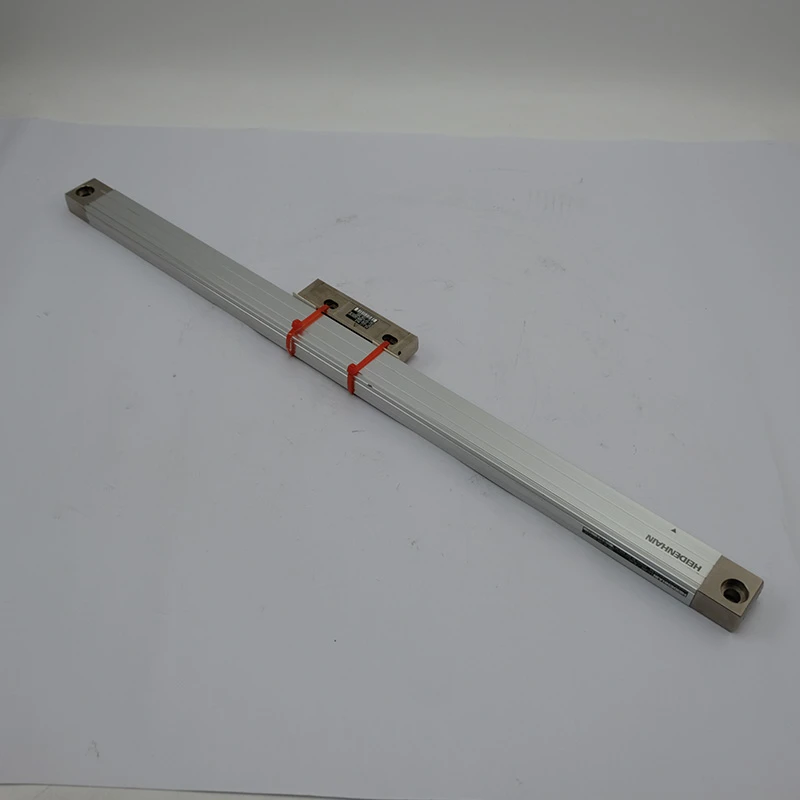

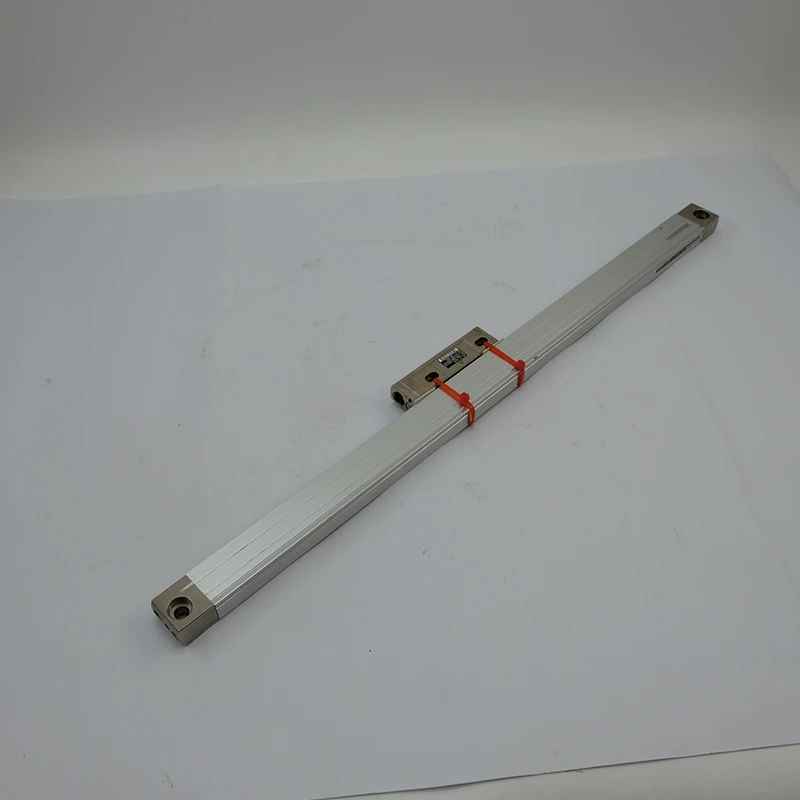

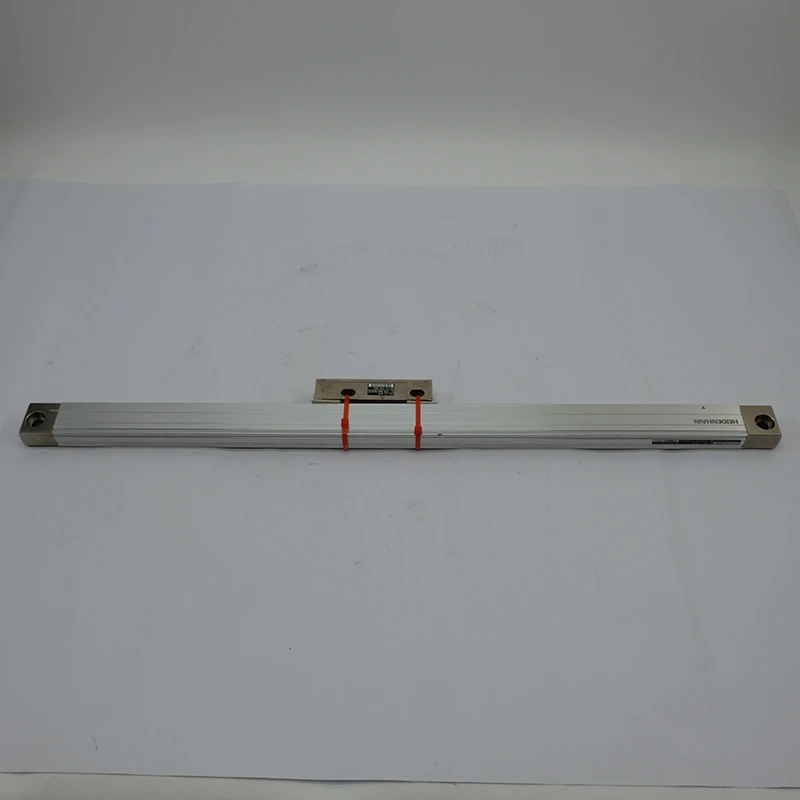

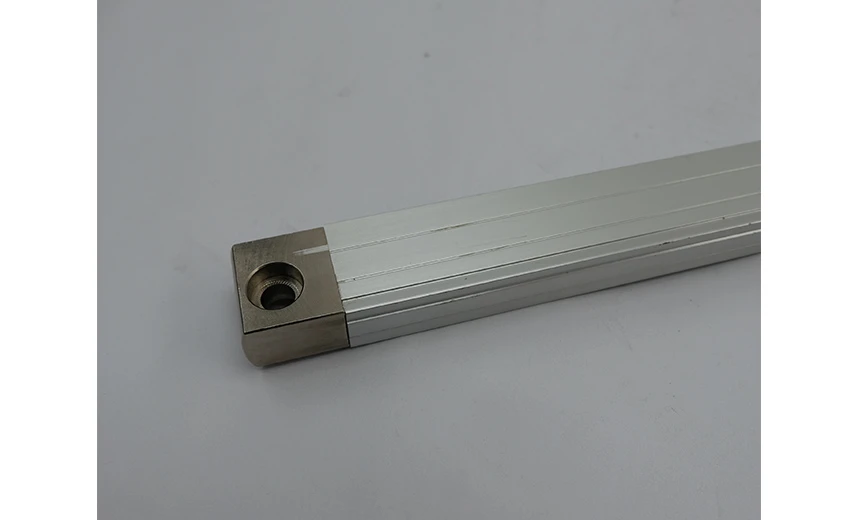

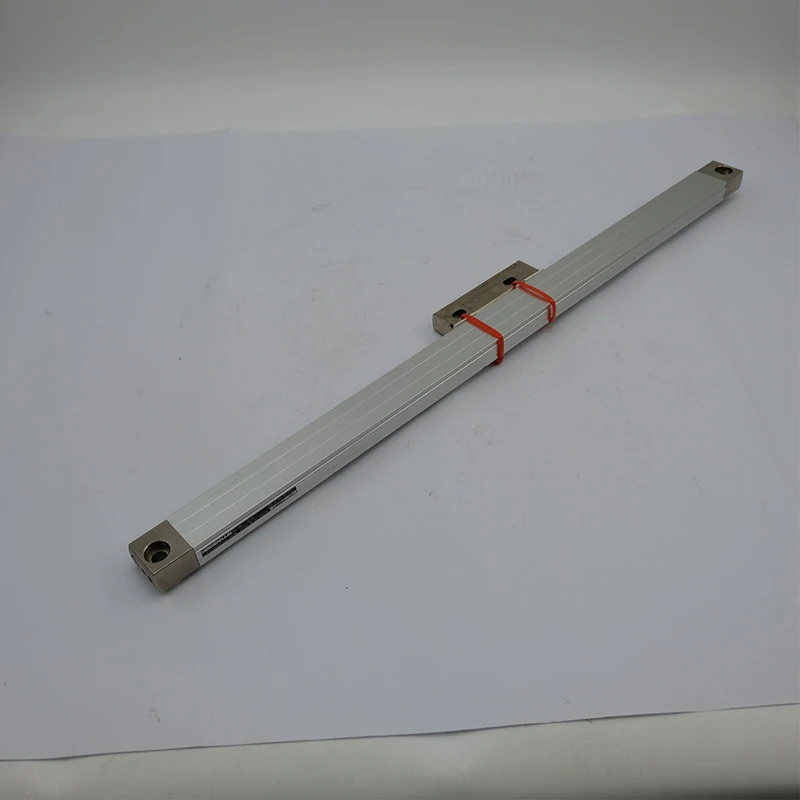

Détails de 557649-09
