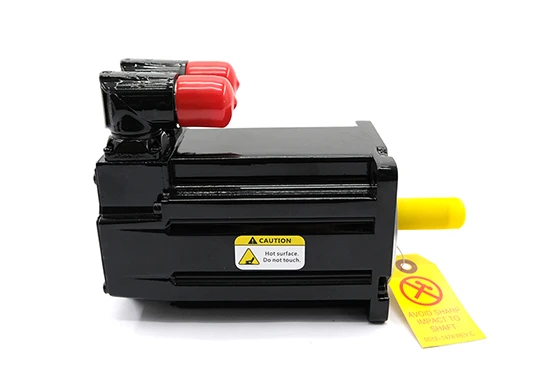

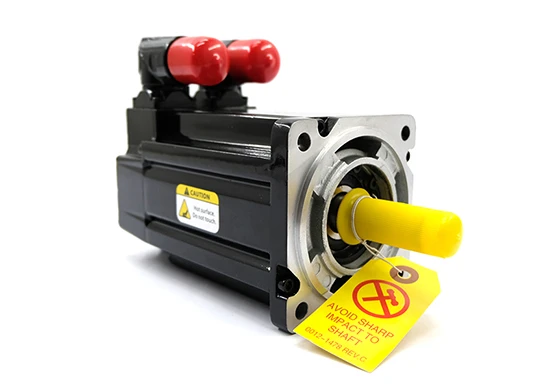

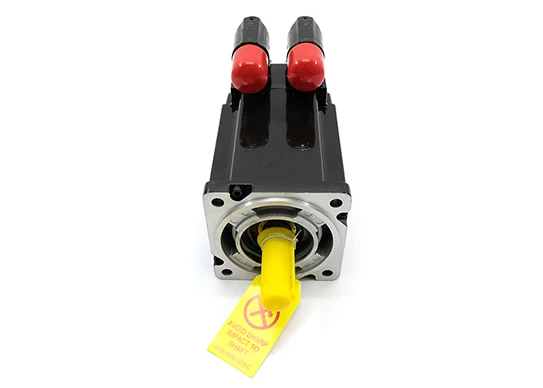

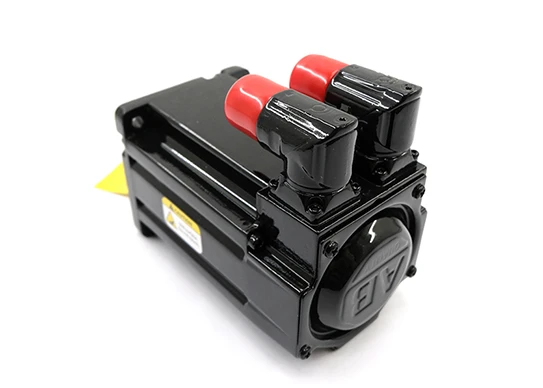

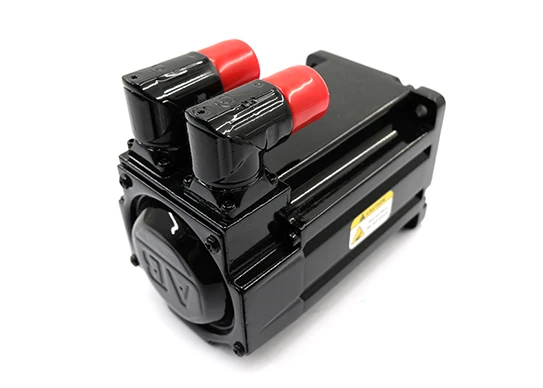

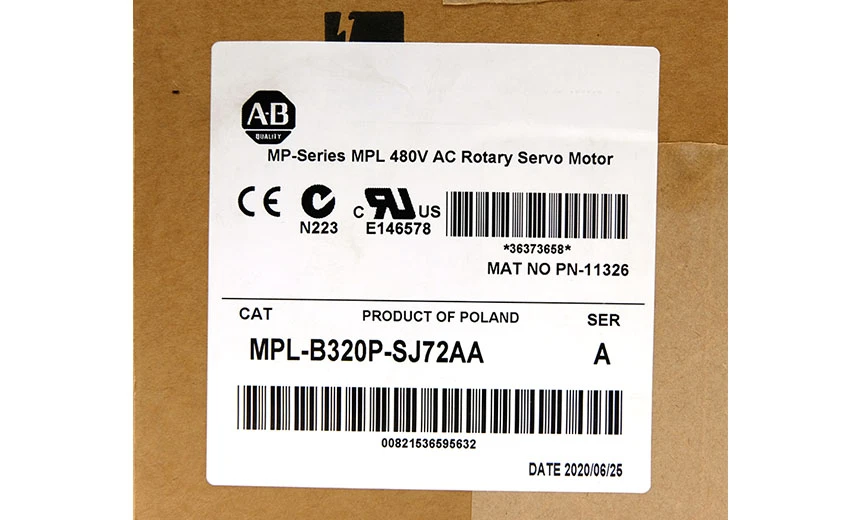

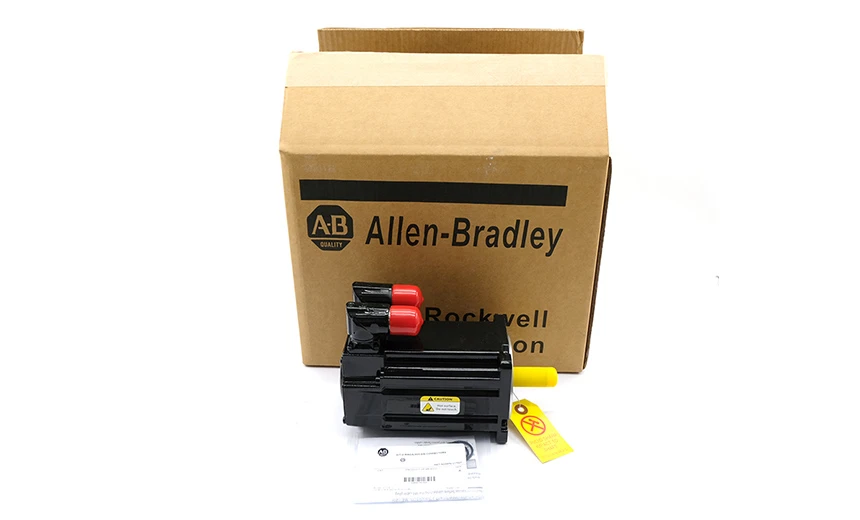

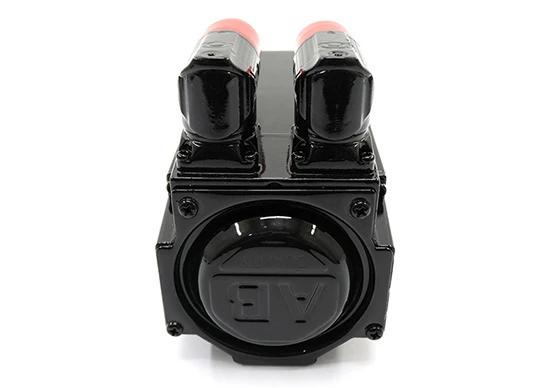

MPL-B320P-SJ72AA

Le MPL-B320P-SJ72AA est un moteur servo à faible inertie de la série Kinetix MP. Utilisant des aimants de terres rares comme composant principal du rotor interne, cette série de servomoteurs permet une accélération rapide et est idéale pour les applications de contrôle de mouvement et de position nécessitant une réponse à grande vitesse.

Le MPL-B320P-SJ72AA n'est qu'un servomoteur et nécessite un servo-moteur. Le servo-entraînement traite la rétroaction reçue d'un encodeur haute résolution à un seul tour monté sur le moteur MPL-B320P-SJ72AA. Le servo-moteur compare la position actuelle avec la position souhaitée, qui peut être saisie manuellement ou calculée automatiquement. Le servo-entraînement envoie ensuite la correction au moteur pour entraîner le moteur au mouvement ou à la position souhaitée. Les lecteurs servo compatibles avec les MPL-B320P-SJ72AA incluent Kinetix 5500, Kinetix 5700, Kinetix 6200/6500, Kinetix 6000, Kinetix 300/350, Kinetix 2000 et Kinetix Kinetix 7000. Les applications typiques des servomoteurs sont dans les industries d'automatisation d'usine telles que l'assemblage en ligne, la manutention et les stations de tri.

Le MPL-B320P-SJ72AA est un moteur de classe 400V avec un cadre de 3, ensemble d'aimants de 50.8mm (2.0 po), évalué à 5000 tr/min, avec un connecteur DIN circulaire (SpeedTec), à angle droit, 180 ° rotatif. Puissance de sortie 1,5 kW, couple de décrochage continu 3,05 Nm (2,7 lb-in), couple de pointe 7,91 Nm (7,0 lb-in)

Le courant de décrochage continu est de 4.5 A et le courant de décrochage de crête est de 14.0 A, tandis que l'inertie du rotor est de 0.000078 kg-m2 ou 0.00069 lb-in.s2.

Le MPL-B320P-SJ72AA a une protection IP53 lorsque l'arbre est monté vers le bas; Lorsque l'arbre est installé horizontalement, IP51; et IP50 lorsque l'arbre est installé. Lorsque les joints d'arbre appropriés sont installés, le niveau de protection IP répond aux normes IP66.

Détails de MPL-B320P-SJ72AA
