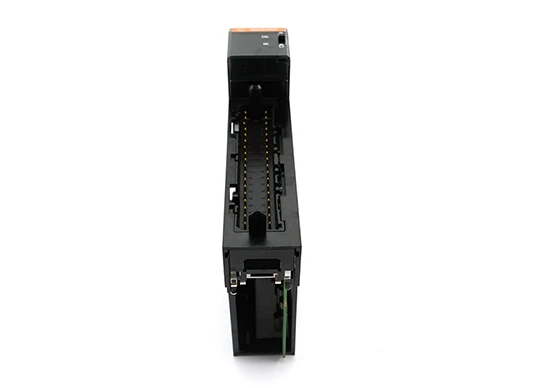

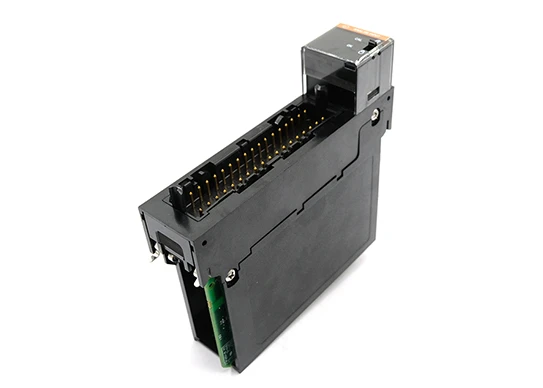

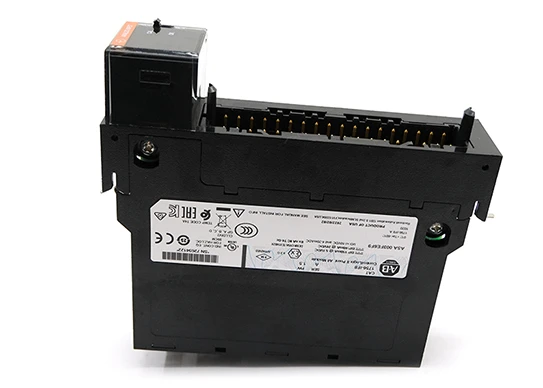

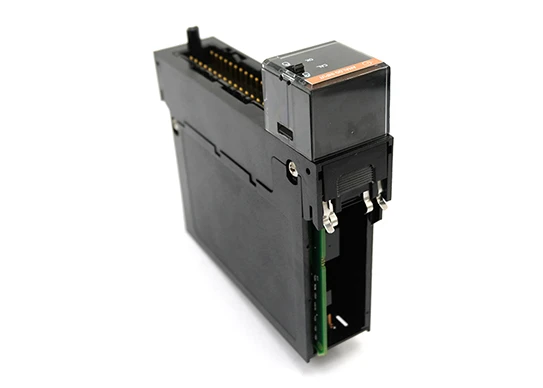

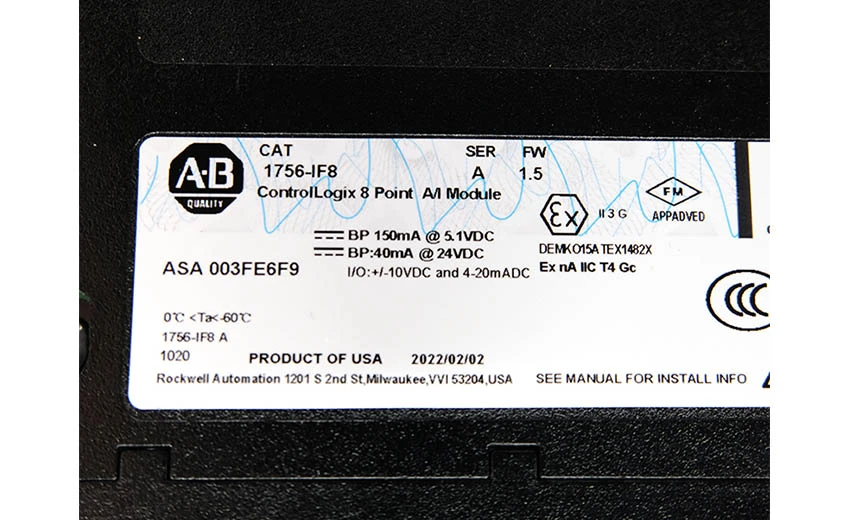

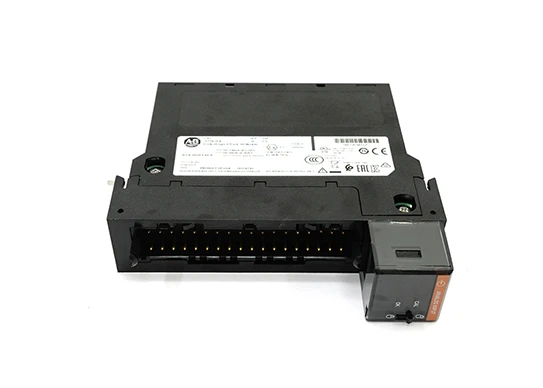

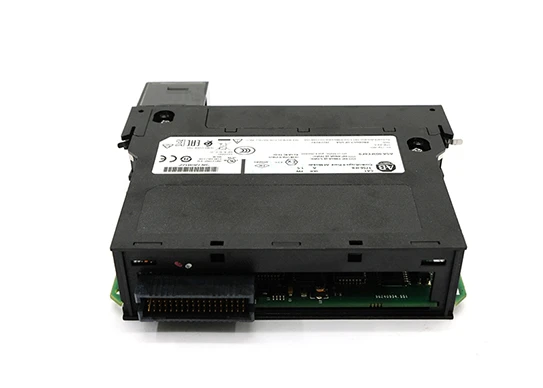

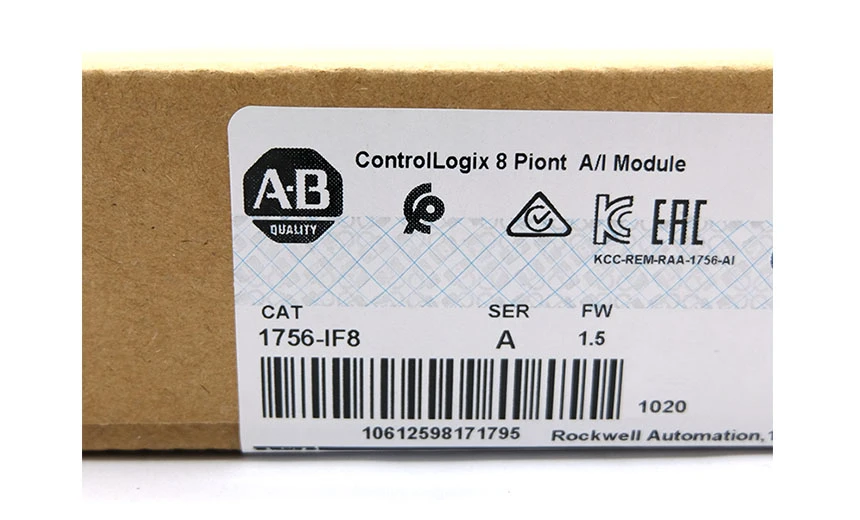

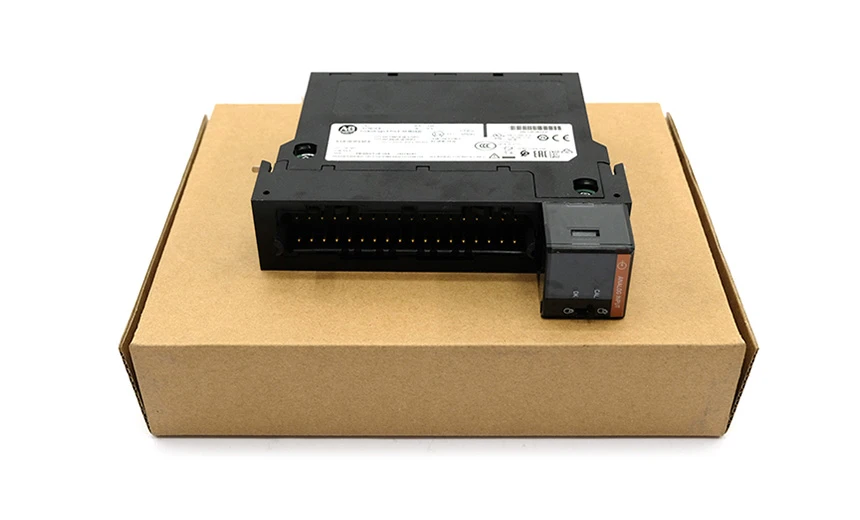

1756-IF8

Allen-Bradley 1756-IF8 est un module d'entrée analogique pour la famille PAC (ControlLogix Programmable Automation Controller). Le module d'entrée analogique dispose de huit (8) canaux d'entrée qui peuvent être configurés pour une variété de signaux d'entrée, tels que les signaux de tension/-10VDC, 0-10VDC et 0-5VDC, et 0-20 mA signaux de courant. Le module est couramment utilisé pour connecter des instruments et des dispositifs de génération de signaux analogiques tels que des émetteurs, des capteurs, des séparateurs de signaux, des isolateurs de signaux, des compteurs de panneaux et d'autres dispositifs similaires.

Le 1756-IF8 est un module de fente unique avec une résolution de conversion élevée. Sa résolution varie de 15 à 16 bits. La résolution spécifique du module est de 10.25V: pour/-10VDC, 320V/compte (15 bits plus signe bipolaire), 160V/compte (16 bits); pour 0-10VDC, compte 80 /V (16 bits); Pour 0-5VDC et 0... 20,5mA: Pour les signaux 0-20 mA, chaque comptage (16 bits) est 0.32 A.

Il n'y a pratiquement aucune limite au nombre d'instances installées de ce module. La plupart des contrôleurs ControlLogix sont capables de gérer jusqu'à 4,000 signaux d'E/S analogiques. Le 1756-IF8 peut être monté dans un châssis local le long du contrôleur ou dans un rack d'E/S distribué.

Le 1756-IF8 utilise la méthode de conversion Sigma Delta et enregistre le signal reçu dans un registre à virgule flottante IEEE 32 bits en mode entier (justifié à gauche, complément 2 s). Il utilise les cartes de patch amovibles (RTB) 1756-TBSH et 1756-TBSH avec une saisie mécanique définie par l'utilisateur.
