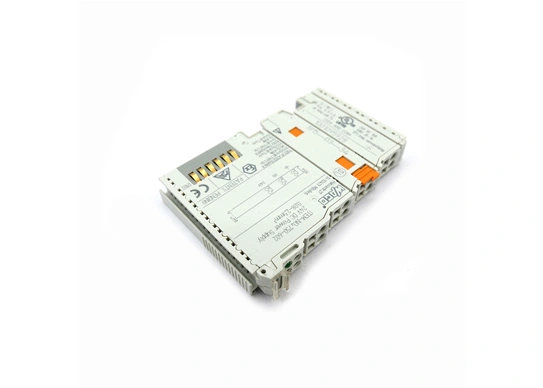

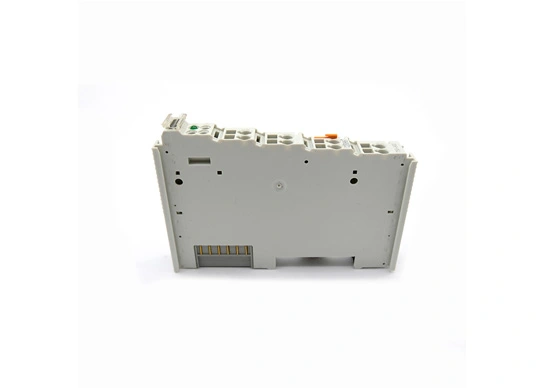

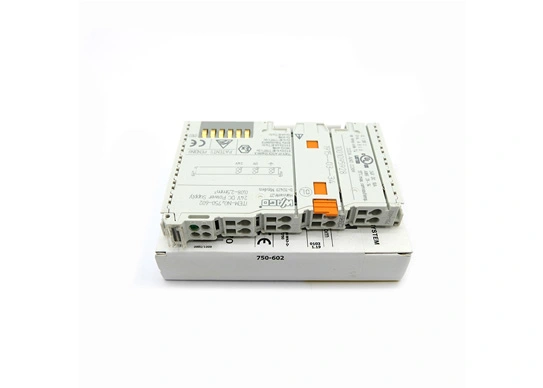

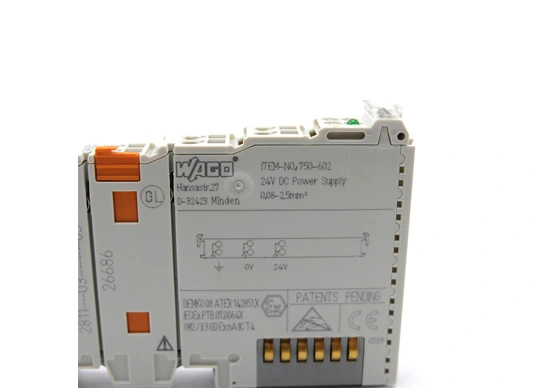

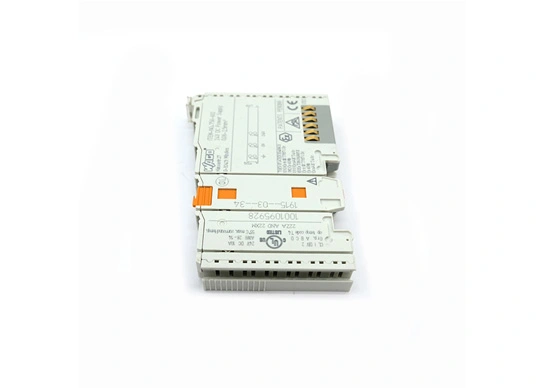

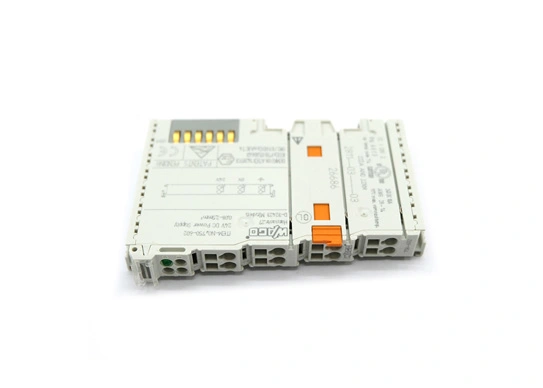

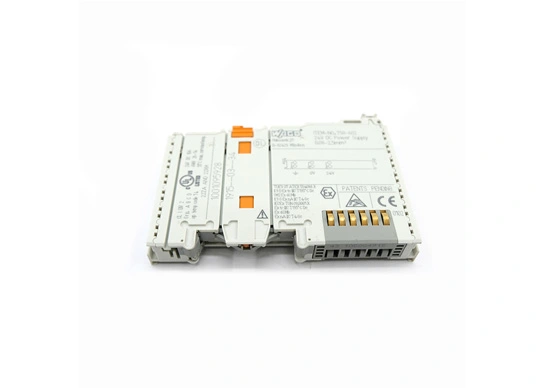

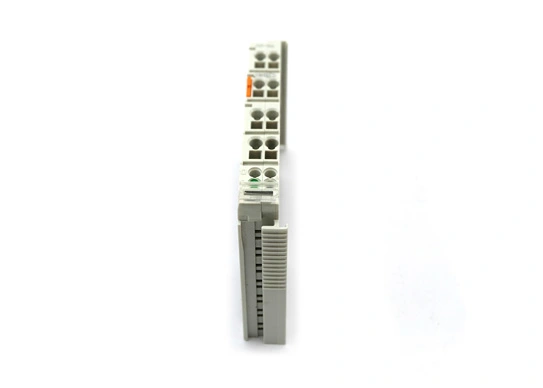

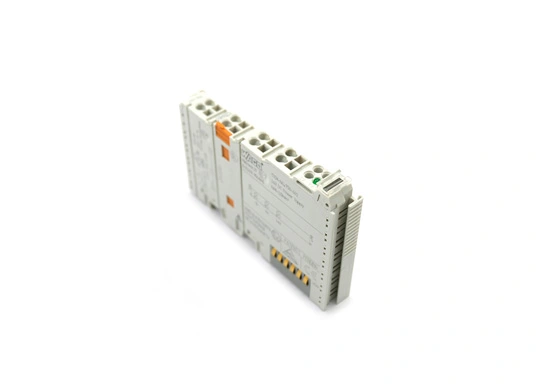

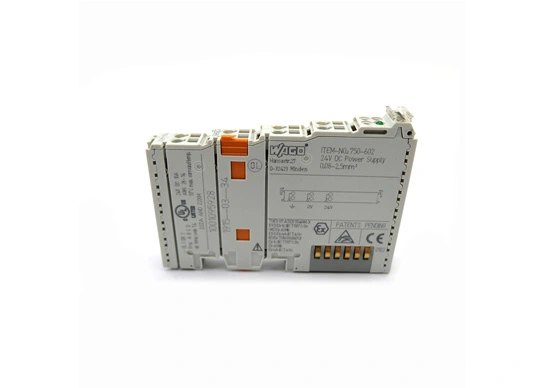

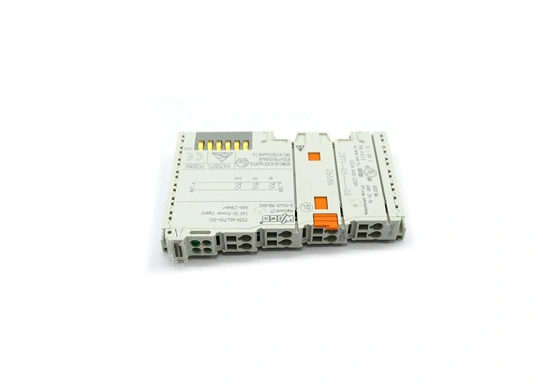

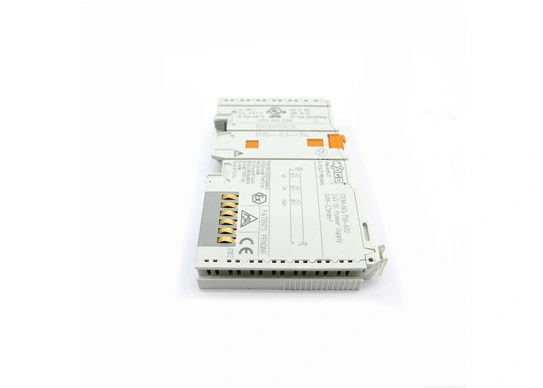

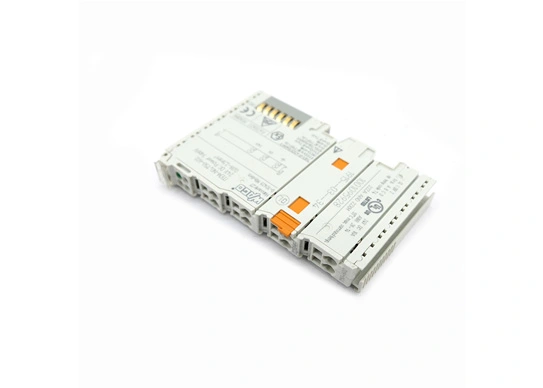

Marque: WAGO
Type de produit: module d'alimentation
Ce module d'alimentation alimente les modules d'E/S.
Le courant maximal fourni par le module d'alimentation est de 10 A. Le système doit être configuré de manière à garantir que la valeur totale de courant mentionnée ci-dessus ne soit pas dépassée.
Si des courants plus élevés sont nécessaires, des modules d'alimentation supplémentaires doivent être ajoutés au système.
Informations techniques
Type de signal | Tension |
Type de signal (tension) | 24 VDC |
Tension d'alimentation (système) | 5 VDC; À travers les points de contact de données |
Tension d'alimentation côté champ | 24 VDC (-25 … + 30%); ALIMENTATION D'ÉNERGIE VIA L'APPROVISIONNEMENT À TRAVERS LES POINTS DE CONTACT (VIA CAGE PRINTEMPS JONCTION UNITÉ (CAGE CLAMP®); Transmission via les contacts à ressort) |
Lumière | LED (C) vert: état de tension de fonctionnement: contacts de puissance |
Le nombre d'alimentations externes à travers les contacts | 3 |
L'alimentation est capable de transporter des courants à travers les contacts | 10A |
Paramètres de câblage
Technologie de connexion: Alimentation sur place | 6 x unité de câblage de ressort de cage (CAGE CLAMP®) |
Connexion type1 | Alimentation sur place |
Fil à brin unique | 0.08 … 2.5 mm² / 28 … 14 AWG |
Fils minces échoués | 0.08 … 2.5 mm² / 28 … 14 AWG |
Longueur de bande | 8 … 9mm / 0.31 … 0.35 pouces |
Largeur | 12mm / 0.472 pouces |
Hauteur | 100mm / 3.937 pouces |
Profondeur | 69.8mm / 2.748 pouces |
Profondeur à partir du bord supérieur du rail DIN | 62.6mm / 2.465 pouces |
Paramètres mécaniques
Installation | Rail de guidage de type DIN-35 |
Paramètres matériels
Couleur | Gris clair |
Matériel de logement | Polycarbonate, 6.6 en nylon |
Charges d'incendie | 1.203MJ |
Poids | 43.3g |
Marque de certification | CE |
Exigences environnementales
Température ambiante de fonctionnement (fonctionnement) | 0 … 55 °C |
Température ambiante (stockage) | -40 … 85 °C |
| <P> Type de protection | IP20 |
Niveau de pollution | 2, conforme IEC 61131-2 |
Altitude de travail | 0 … 2000 m |
Emplacement d'installation | Horizontale gauche, horizontale droite, horizontale vers le haut, horizontale vers le bas, haut vertical et bas vertical |
Humidité relative (sans condensation) | 95% |
Résistant aux vibrations | 4g, conforme IEC 60068-2-6 |
Résistant aux chocs | 15g,IEC 60068-2-27 |
EMC-Immunité d'interférence | Selon EN 61000-6-2, applications marines |
EMC-Interférence rayonnée | Conforme à la norme EN 61000-6-4 pour les applications marines |
Résistance à la corrosion | Conforme à la norme IEC 60068-2-42 et IEC 60068-2-43 |
Concentration de polluant H2S admissible à une humidité relative 75% | 10ppm |
Concentration admissible de polluants de SO2 à une humidité relative 75% | 25ppm |
