533110-01

Marque: Heidenhain

Taille: 9.5*9.5*5.5cm (sans ligne)

Poids: 1kg

226 RCN

Codeur à angle absolu (tour unique) avec palier intégral et stator intégré

Couplage

Données techniques

Identnumber: 533110-01

Précision du système: ± 5.0"

Interface de données: EnDat02

Positions par révolution: 67108864

Code de sortie: Binaire

Comptage de ligne: 16384

Signal de sortie: ~ 1Vpp

Fréquence de coupure (-3 dB) : 180.00 kHz

Alimentation: 3.6V... 5.25V

Arbre: arbre traversant creux pour le serrage axial, diamètre 20mm

Version de bride: Bride rectangulaire avec collier de centrage de 85mm, canaux de drainage, aluminium

Degré de protection: IP64 (EN60529)

Température de fonctionnement: -10/ 70 °C

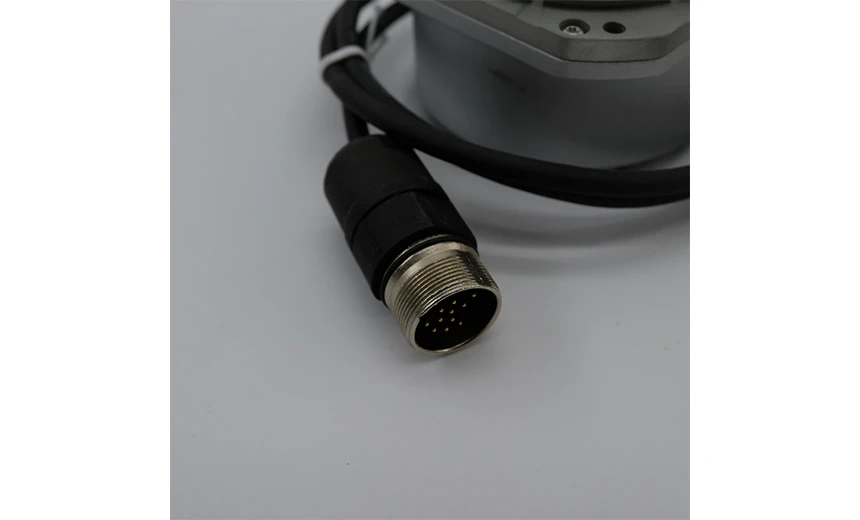

Connexion électrique: couplage M23, mâle, 17 broches

Configuration de la goupille: D512235

Direction de connexion: sortie de câble pour une utilisation axiale et radiale

Câble longueur: 1.00 m

Type de câble: PUR Ø 6.0mm

Caractéristiques spéciales, codeurs rotationnels: aucun

SCIP ID: 6BDC86C2-AA47-4921-9AAA1-A089C6AF3E1B

Le 533110-01 d'Heidenhain est un encodeur d'angle absolu (tour unique) avec des roulements intégrés et des accouplements de stator intégrés avec les caractéristiques suivantes:

1. Mesure d'angle absolu:

533110 La conception absolue permet une mesure absolue précise des angles.

La conception à un tour le rend adapté aux applications où une mesure précise et un contrôle des angles sont nécessaires.

2. roulement intégré:

L'encodeur a un roulement intégré, qui peut soutenir efficacement l'arbre rotatif et améliorer la stabilité et la fiabilité du système.

La conception intégrée des roulements simplifie le processus d'installation et réduit la dépendance aux structures de support externes.

3. Accouplement intégré de stator:

Les codeurs 533110-01 comportent des accouplements de stator intégrés qui se connectent directement à l'arbre rotatif, simplifiant la construction mécanique et réduisant l'espace d'installation.

La conception de couplage de stator intégré améliore l'efficacité de la transmission et la précision du système.

4. mesure de haute précision:

Avoir la capacité de mesure d'angle de haute précision, peut réaliser la mesure précise de l'angle, pour assurer la stabilité et la précision du système.

Peut répondre aux exigences de la précision de mesure à angle élevé d'une variété d'applications.

5. largement utilisé:

533110-01 convient à une variété d'applications nécessitant une mesure et un contrôle précis des angles, tels que la robotique, les machines-outils CNC, etc.

Avoir une valeur d'application importante dans les systèmes d'automatisation nécessitant une mesure d'angle de haute précision et une transmission fiable.

Grâce à l'introduction des caractéristiques ci-dessus, l'encodeur à angle absolu Heidehan 533110-01 est un encodeur haute performance avec roulements intégrés et accouplement de stator intégré, convient à une variété de systèmes d'automatisation industrielle nécessitant une mesure et un contrôle précis des angles, avec une grande précision, une grande stabilité et un large éventail d'applications.

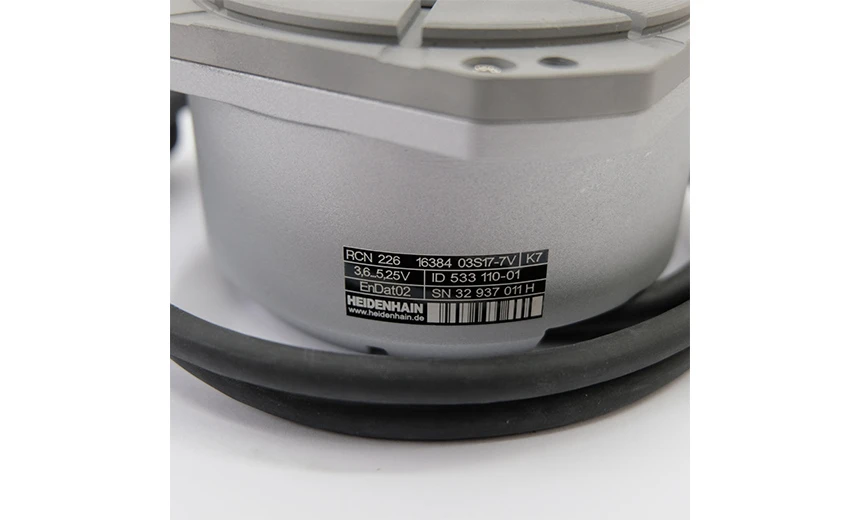

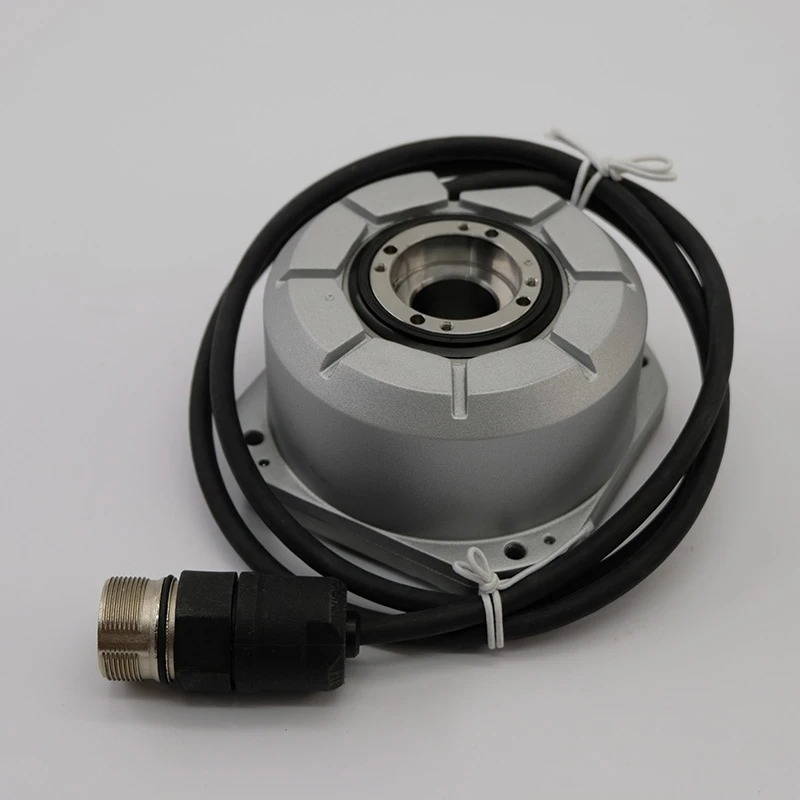

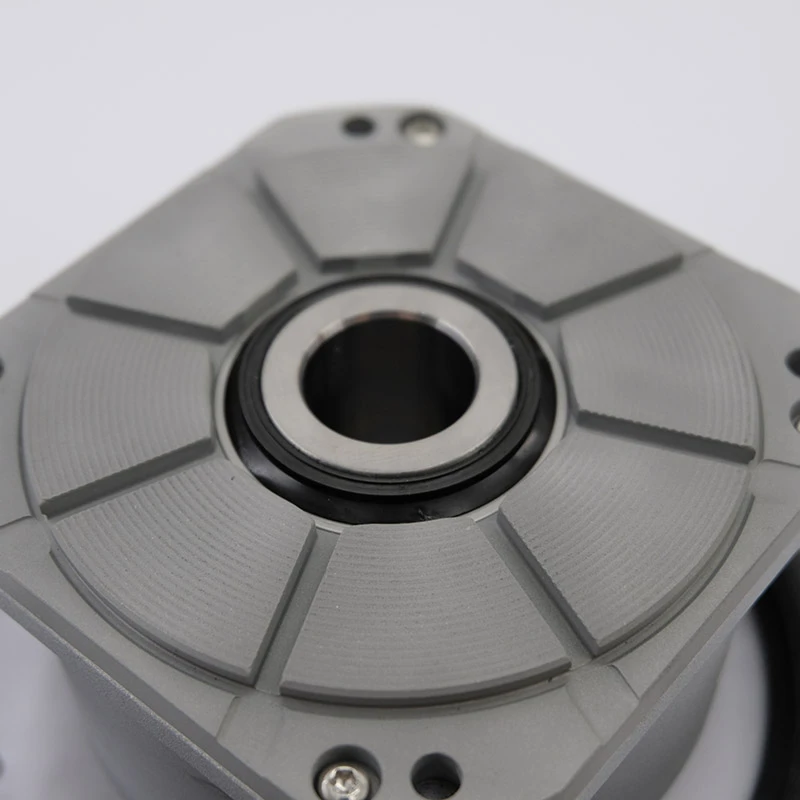

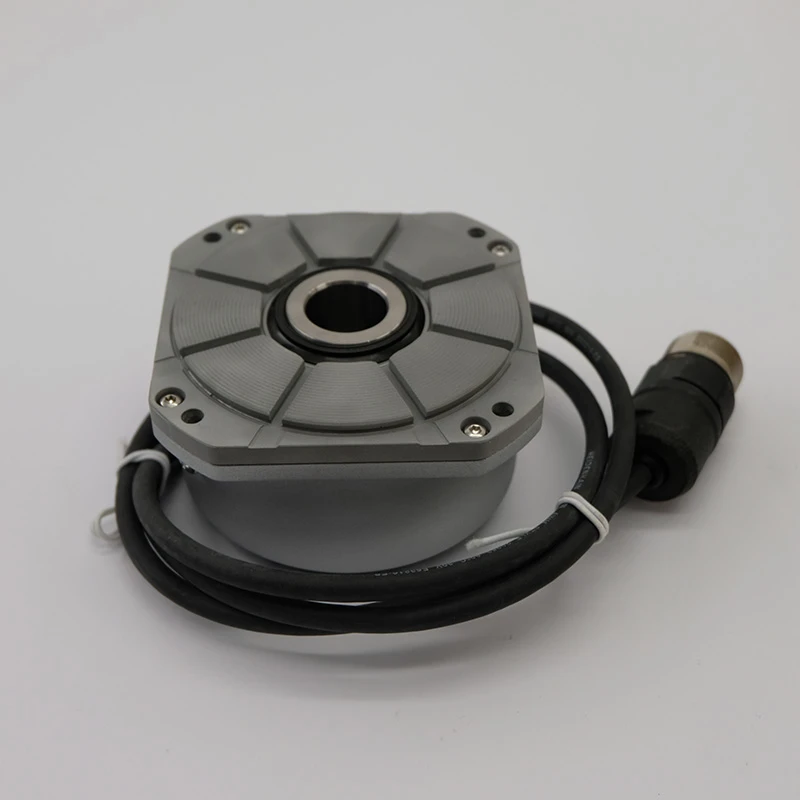

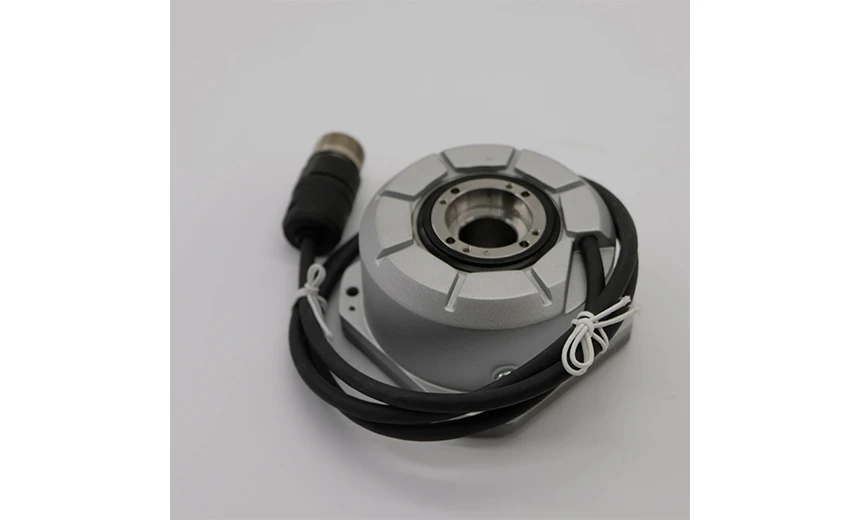

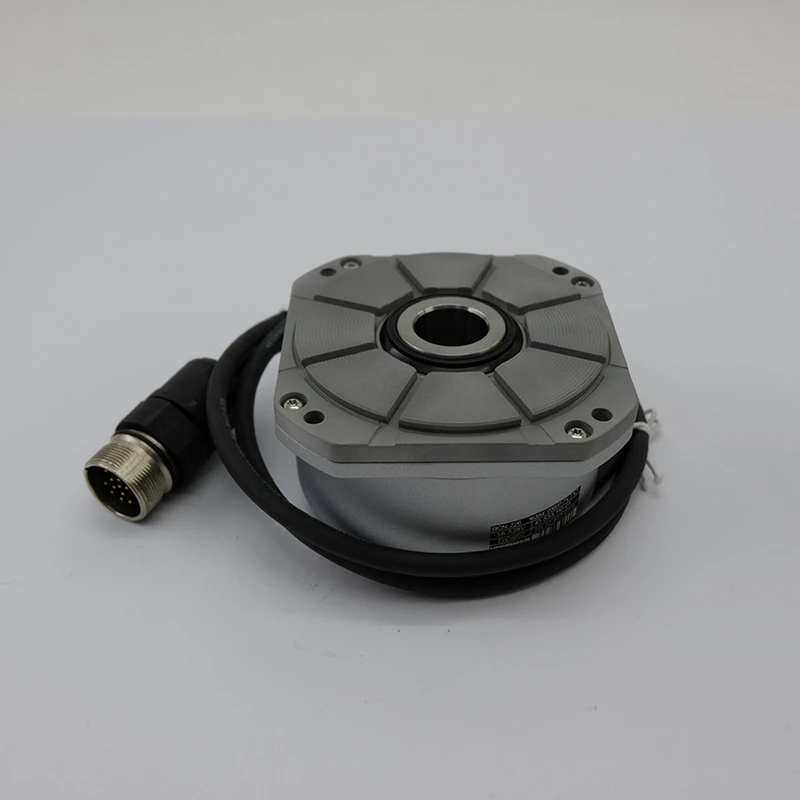

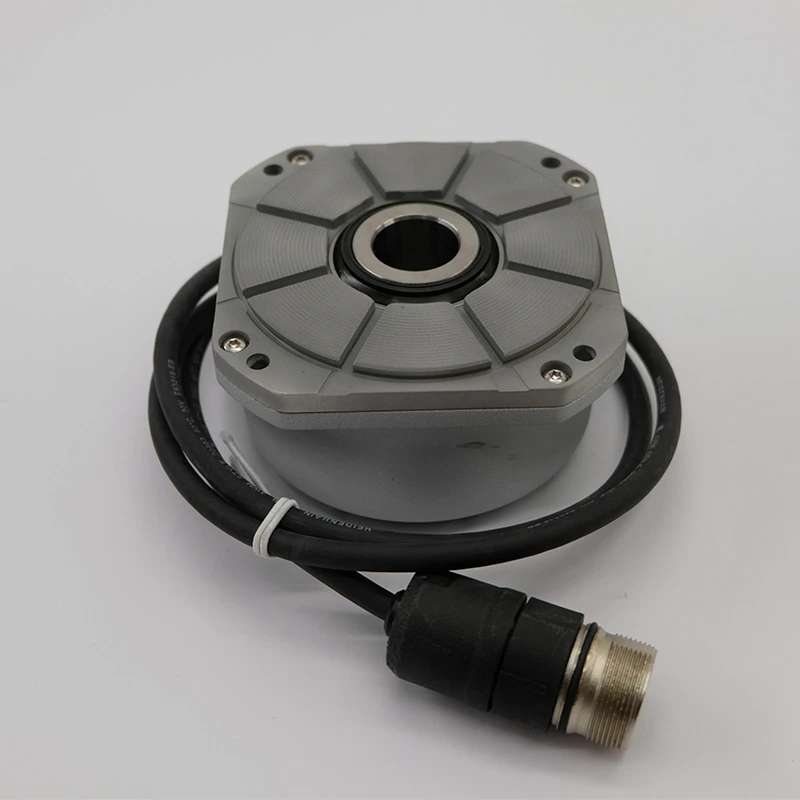

Détails de 533110-01
