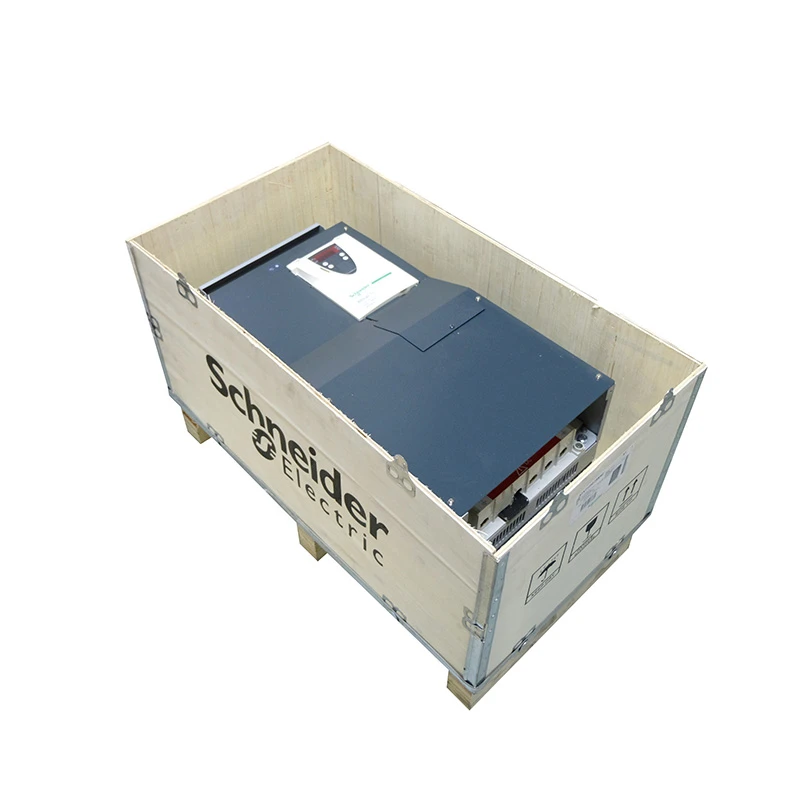

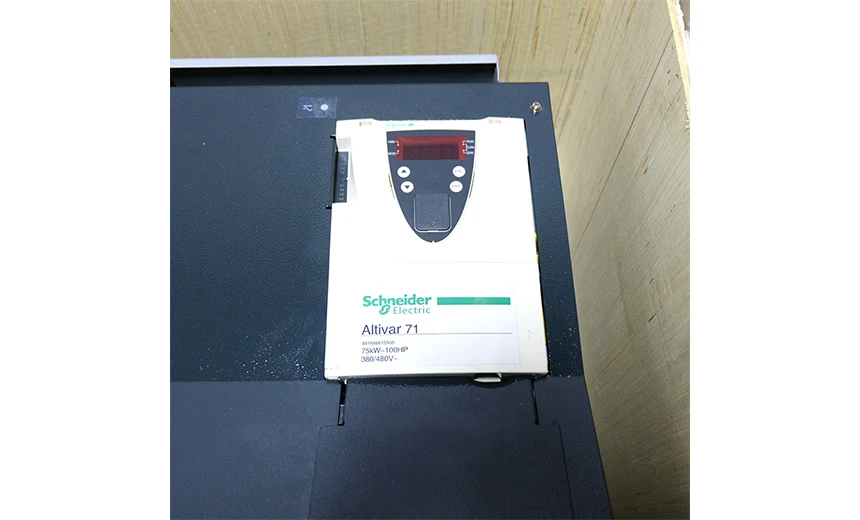

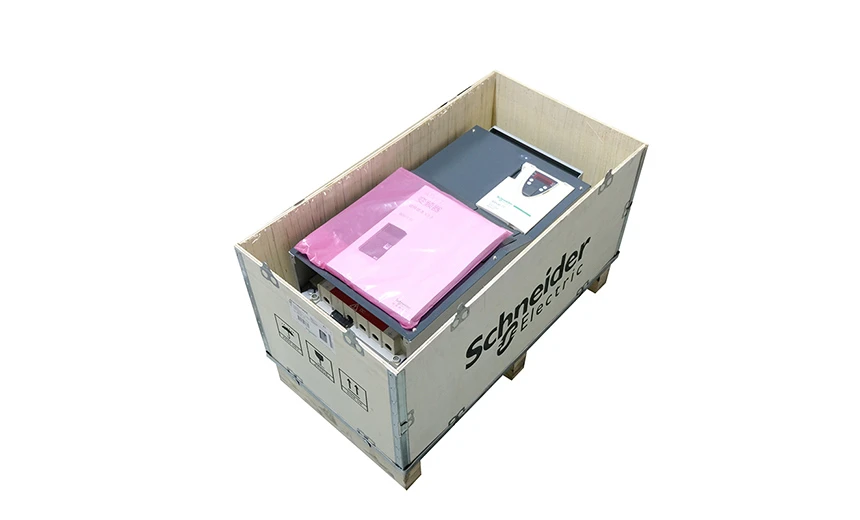

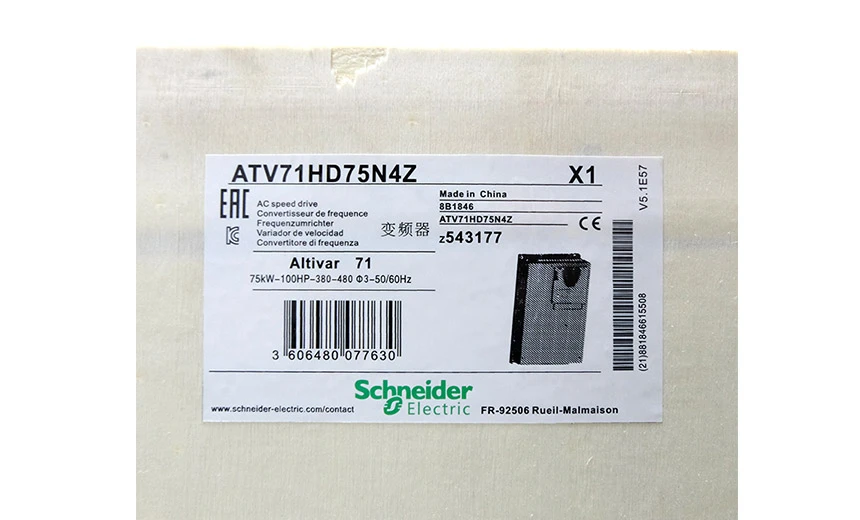

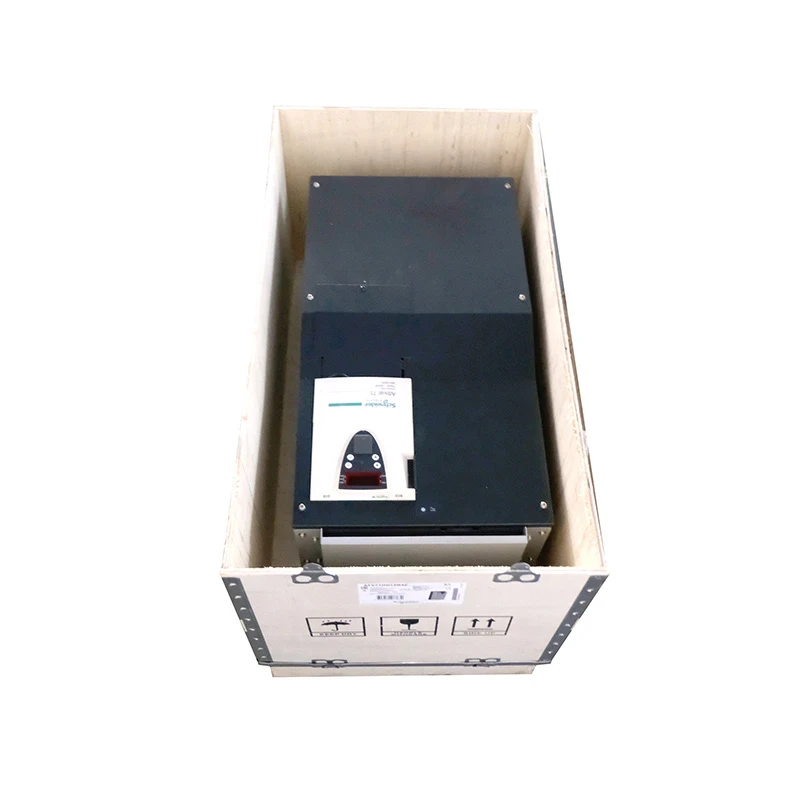

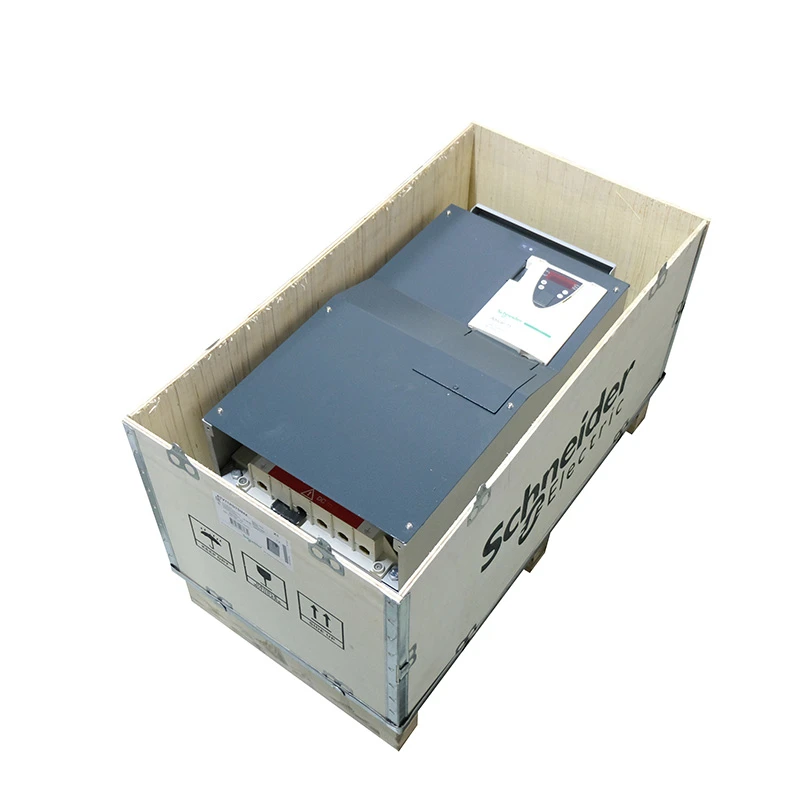

Name: ATV71HD75N4
Brand: Dongguan Ouke Automation Equipment Co., Ltd.
Price: 100 USD

Modèle: ATV71HD75N4

Marque: Schneider

Taille: 77*41*47cm

Poids: 50kg

Pays d'origine: France

Produit série	Altivar 71
Type de produit	Changeur de fréquence
Champ d'application	Machines complexes de haute puissance
Nom du composant	ATV71
Puissance moteur (kW)	75 kW, phase 3 dans... Sur 380... 480 V
Puissance moteur	100 ch, 3 phases en... Sur 380... 480 V
Longueur maximale du câble du moteur	Câble blindé 100 m Câble non blindé de 200 m
Tension d'alimentation	380...480 V - 15...10%
Numéro de la phase de la grille	Triphasé
Courant de ligne	La 137 A convient à 480 V 3 phase 75 kW / 100 hp La 167 A s'applique 380 V 3 phase 75 kW / 100 ch
Filtre EMC	Intégré
Mode d'assemblage	Avec dissipateur de chaleur
Puissance apparente	109.9 kVA dans... Haute 380 V 3 phase 75 kW / 100 hp
Ligne attendue Isc	22 kA pour 3 phases
Courant de sortie nominal	124 A dans... 2.5 kHz supérieur 460 V 3 phase 75 kW / 100 hp 160 A dans... 2.5 kHz supérieur 380 V 3 phase 75 kW / 100 hp
Courant transitoire maximum	240 A pour 60 s 3 phase 75 kW / 100 ch 264 A pour 2 s 3 phase 75 kW / 100 ch
Fréquence de sortie	0.1…500Hz
Fréquence de commutation évaluée	2.5 kHz
Fréquence de commutation	1... 16 kHz réglable 2.5... Oui 16 kHz
Fichier de configuration de contrôle du moteur asynchrone	Machine déséquilibrée du système ENA (Système d'adaptation énergétique) Rapport tension/fréquence (2 ou 5 points) Contrôle vectoriel du flux (FVC) avec capteur (vecteur actuel) Contrôle vectoriel de flux sans sensation (SFVC) (vecteur de tension ou de courant)
Mode de polarisation	Aucune impédance applicable au port série Modbus

L'ATV71HD75N4 est un onduleur de la série Altivar 71 conçu pour des applications mécaniques complexes et de haute puissance. Son nom de composant est ATV71 et convient aux moteurs électriques de 75 kW (100 HP), triphasés 380 à 480 volts. L'onduleur incorpore un filtre EMC et dispose d'un dissipateur thermique pour l'assemblage de dissipation thermique.

Il offre une large gamme de puissance moteur couvrant à la fois les moteurs asynchrones et synchrones, avec de multiples profils de contrôle comprenant des machines déséquilibrées pour les systèmes d'adaptation énergétique (systèmes ENA), le contrôle de flux vectoriel avec et sans capteurs, et caractéristiques telles que le rapport tension/fréquence (2 ou 5 points).

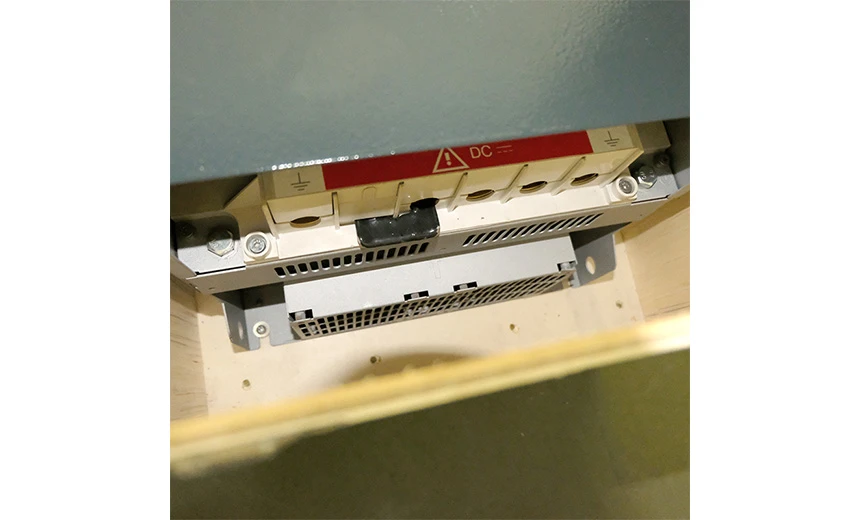

En termes de raccordements électriques, il propose de multiples bornes et des spécifications de couple de fixation pour répondre à différentes exigences d'installation. En outre, il dispose également d'une multitude d'options d'entrée et de sortie, y compris l'entrée et la sortie analogiques, l'entrée et la sortie discrètes et l'entrée numérique.

ATV71HD75N4 a des fonctions de protection puissantes, y compris la protection contre la survitesse, la perte de phase d'entrée, la protection contre les surtensions, la protection contre les surintensités, la protection contre la surchauffe, la protection contre la rupture de phase moteur, etc. Dans le même temps, il a également une excellente adaptabilité environnementale et répond à un certain nombre de normes environnementales et d'exigences de certification, y compris la résistance aux vibrations, la résistance aux chocs, Résistance à l'humidité.

Dans l'ensemble, l'ATV71HD75N4 est une gamme puissante et large d'applications, des performances stables et fiables de l'onduleur, adaptées à une variété d'applications mécaniques complexes de haute puissance.
