140CRA93200

Modèle: 140CRA93200

Marque: Schneider

Taille: 16.5*31.5*5cm

Poids: 0.6kg

Pays d'origine: France

Nombre de modules d'extension d'E/S: Un maximum de 27 modules d'extension d'E/S sont pris en charge.

Plage dynamique: 35 dB, fournissant une transmission et une réception de signal de haute qualité.

Tension d'isolement: 500 V CC, l'isolement entre le centre coaxial et la terre, pour assurer la sécurité et la stabilité du système.

Consommation électrique: 3.8W, pour répondre aux besoins de l'environnement industriel.

Température de l'environnement de fonctionnement: plage de 0 ° C à 60 ° C, adapté à divers scénarios industriels.

SCHNEIDER 140CRA93200 Module d'entrée/sortie

Le 140CRA93200 est un module d'adaptateur de branche RIO pour la plate-forme d'automatisation Modicon Quantum afin d'augmenter le nombre de modules d'E/S et de permettre la connectivité de communication. Le 140CRA93200 est le module distant à double canal de tête d'E/S de la série Modecon Quantum. Il est conçu pour être monté sur le même fond de panier que le module CPU de contrôle. Le module transmet les données bidirectionnellement entre deux modules, qui sont des modules de dépôt PCU et RIO situés sur différents plans de fond. Pour interconnecter ce module de tête RIO, un réseau de câbles coaxiaux est utilisé avec au moins un autre module de liaison RIO.

Traits

Le Modicon 140CRA93200 nécessite un courant de bus de 750 mA. La consommation électrique typique est de 3 W et le module prend en charge ma CRPs. Le module a 31 branches et peut être utilisé avec la série Quantum 200, la série 500, la série 800 ou SY/MAX (toute combinaison). Il y a 64 mots par goutte, 64 mots par goutte.

Le module a 2 ports/branches, jusqu'à 32 ports (16 branches), et nécessite une AS-P892-000 AS-J892-101/102 ou AS-J290-0X0 à la succursale RIO.

La tête d'E/S distante Modicon 140CRA93200 utilise 4 indicateurs LED. Ces indicateurs sont prêts, la communication, l'erreur A et l'erreur b.

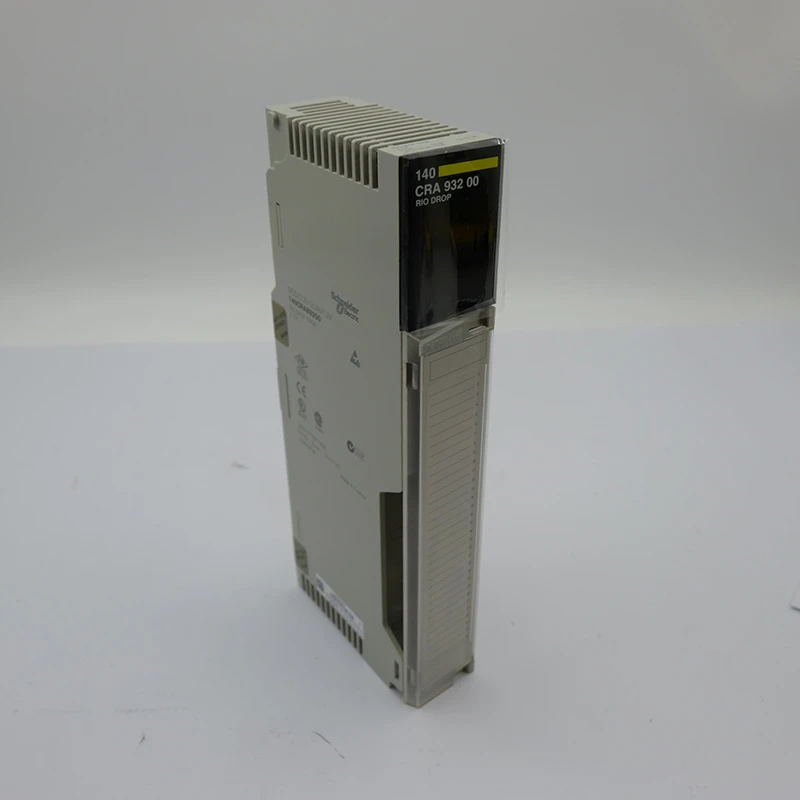

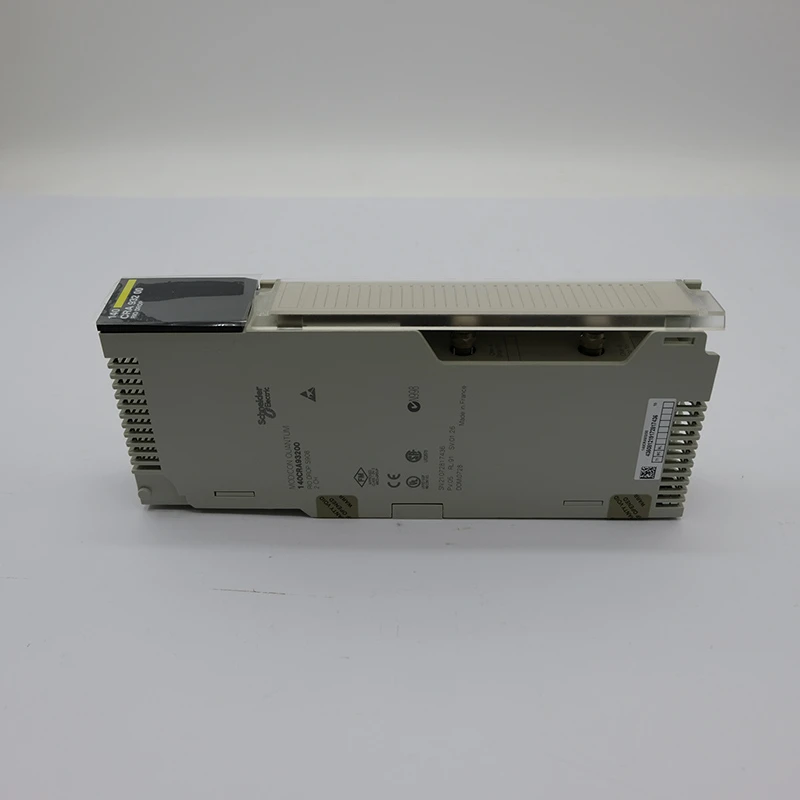

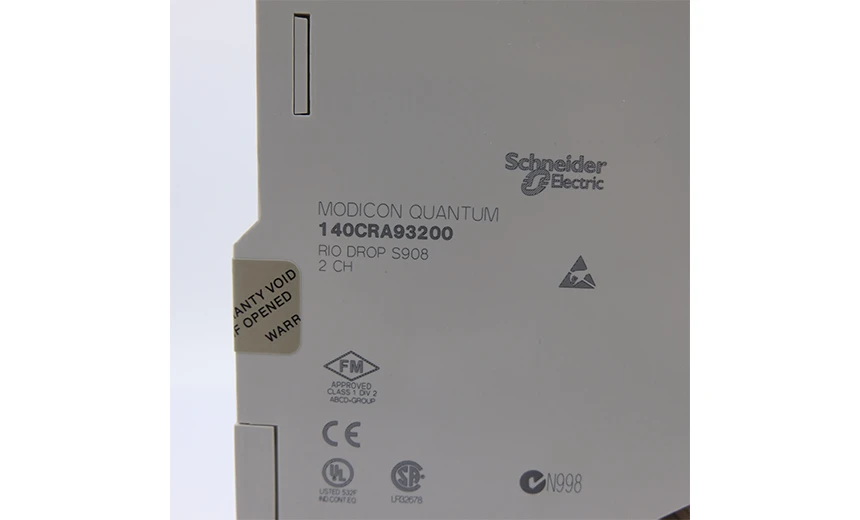

En haut de l'avant du module se trouve la zone LED. Sous la zone LED se trouve la zone du connecteur coaxial ROP avec le connecteur A et le connecteur b. Sur le côté se trouve l'étiquette de la version. Il y a une porte à charnière détachable à l'avant.

Comment utiliser 140CRA93200

Ce module est utilisé pour la station locale d'E/S Quantum. Pour insérer le 140CRA93200 dans la station locale, la première étape consiste à appeler l'éditeur de bus, puis à marquer un emplacement libre dans la station avec le bouton gauche de la souris. Avec votre souris pointant vers l'emplacement libre, cliquez avec le bouton droit sur le menu de raccourci et choisissez Nouvel appareil.

Détails de 140CRA93200
