Le processus de production de PCB

PCB a de nombreux types, qui comprend une carte de circuit simple face, une carte de circuit double face et des cartes de circuits multicouches, etc. Le processus de production de la carte de circuit imprimé est relativement complexe car il implique un large éventail de processus allant du simple traitement mécanique au traitement mécanique complexe, y compris les réactions chimiques courantes, photochimiques, électrochimiques, processus thermo-chimiques et autres, CAM de conception assistée par ordinateur et de nombreux autres aspects de la connaissance. Aujourd'hui, nous allons présenter brièvement le processus de fabrication de PCB, afin que vous ayez une compréhension préliminaire du processus de fabrication de PCB.

Nous savons que le substrat de la planche elle-même est fait de matériaux isolés et difficiles à plier. Le petit matériau du circuit qui peut être vu sur la surface est une feuille de cuivre. La feuille de cuivre est à l'origine recouverte sur toute la planche et une partie est gravée pendant le processus de fabrication. La partie restante devient un réseau de ridules. Ces lignes sont appelées conducteurs ou câblage et sont utilisées pour fournir des connexions de circuit pour les pièces du PCB.

Afin de fixer les pièces sur la petite carte de circuit imprimé, les gens vont souder les broches directement sur le câblage. Sur la carte de circuit imprimé la plus basique, les pièces sont concentrées d'un côté et les fils sont concentrés de l'autre côté. Il doit faire des trous dans la planche pour que les broches puissent passer à travers la planche de l'autre côté, et les broches des pièces sont soudées de l'autre côté. Par conséquent, les côtés avant et arrière du PCB sont appelés côtés composants et côté de soudure.

S'il y a des pièces sur la surface de la carte de circuit imprimé qui doivent être retirées ou réinstallées une fois la production terminée, alors la prise sera utilisée lorsque la pièce est installée. Puisque la douille est directement soudée sur la carte, les pièces peuvent être démontées et assemblées à volonté.

Si vous souhaitez connecter deux PCB l'un à l'autre, vous devez généralement utiliser le connecteur de bord communément appelé «doigt d'or». Il y a beaucoup de tampons de cuivre exposés sur les doigts d'or, qui font en fait partie du câblage de PCB. Habituellement, lors de la connexion, vous pouvez insérer les doigts d'or sur l'un des PCB dans les fentes appropriées sur l'autre PCB.

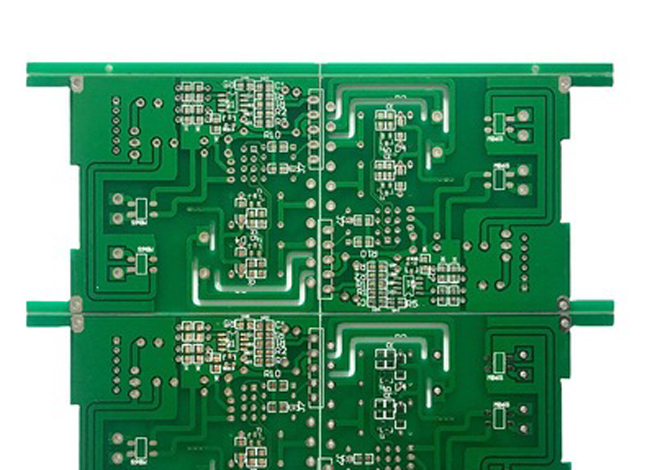

Le vert ou le brun sur le PCB est la couleur du masque de soudure. Cette couche est une couche protectrice isolante, qui peut protéger le fil de cuivre et empêcher les pièces d'être soudées à des endroits incorrects. De plus, une couche de surface d'impression sérigraphique sera imprimée sur le masque de soudure. Habituellement, des mots et des symboles qui sont principalement blancs sont imprimés dessus pour indiquer la position de chaque partie sur le tableau. La surface de sérigraphie est également appelée surface de l'icône.

Le composant de la carte de circuit imprimé grince les fils de cuivre du circuit compliqué entre les pièces et les pièces d'une carte après une planification minutieuse et soignée, et fournit le support principal pour l'installation et l'interconnexion des composants électroniques. Donc, il est la partie de base indispensable pour tous les produits électroniques.
