1769-L32E

Marque: AB

Numéro du modèle 1769-L32E

Série: Module PLC-série 1769

Tension: 24V

Taille: 20*11*7.5cm

Poids: 0.5kg

Consommation de puissance: 3W

Fréquence de sortie: 50KHz

À propos de 1769-L32E

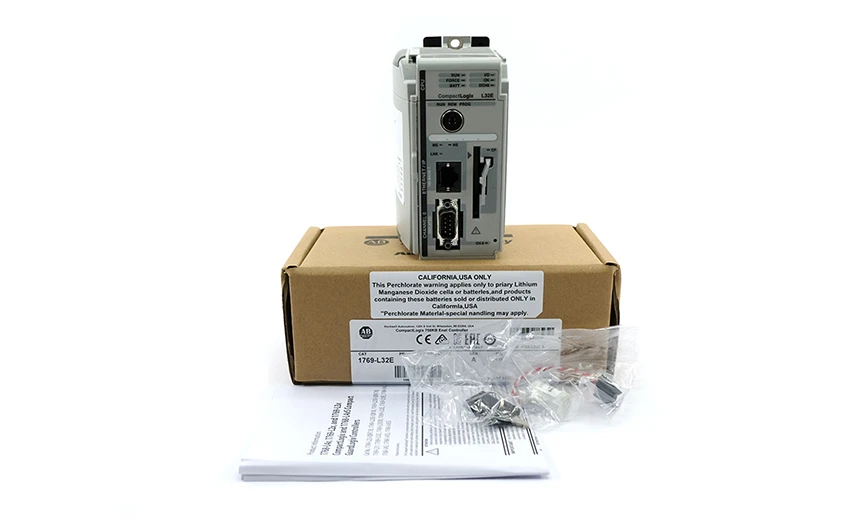

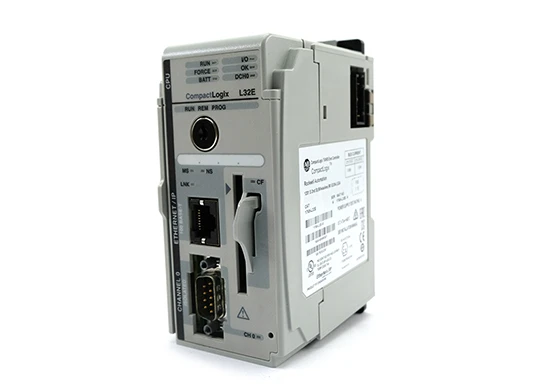

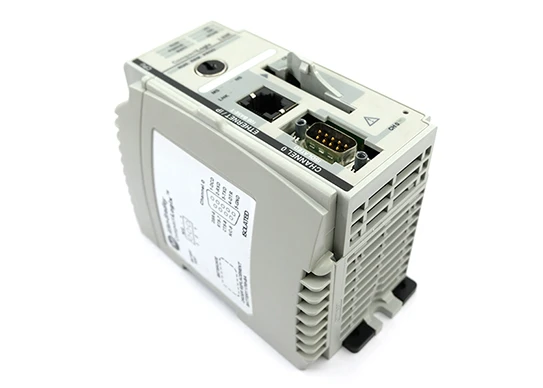

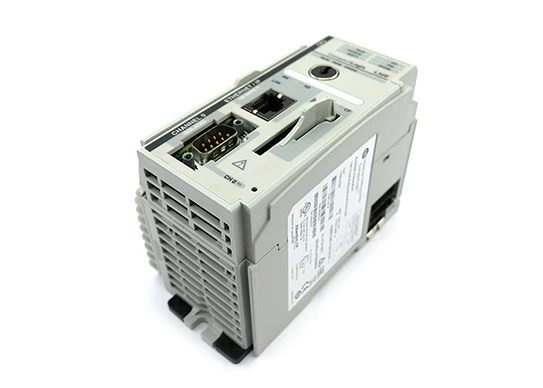

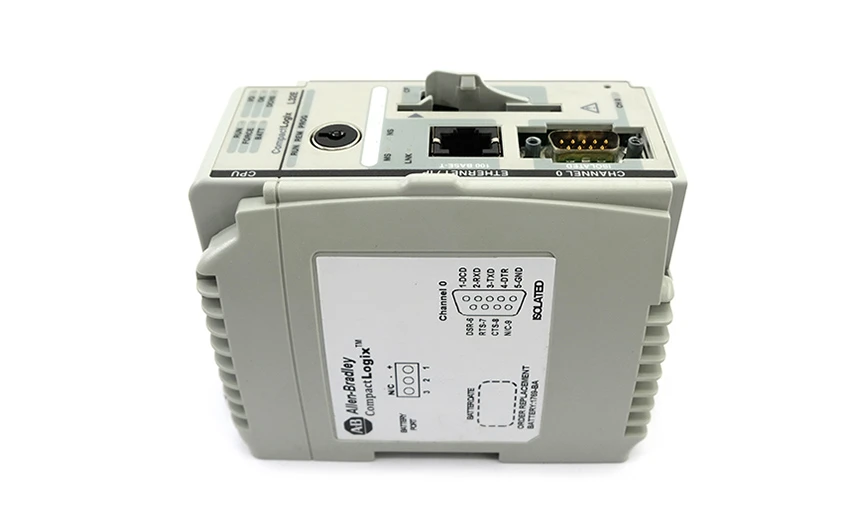

Le contrôleur modulaire CompactLogix avec numéro de pièce 1769-L32E est un contrôleur d'automatisation programmable (PAC) fabriqué par Allen-Bradley. Le contrôleur est couramment utilisé dans les applications de contrôle de machine et de processus moyen. Le contrôleur intègre un (1) RS232 et un (1) port de communication Ethernet.

La configuration par défaut de l'interface RS232 est DF1 en duplex intégral, 19.2 Kbps, pas de parité, adresse de station 0, pas de poignée de main, détection d'erreur BCC, détection automatique de la réponse intégrée, 8 bits de données, et 1 bit d'arrêt. Cette configuration par défaut peut être configurée manuellement pour établir une communication initiale avec l'appareil. Si utilisé avec RSLinx, vous pouvez utiliser l'autoconfiguration pour détecter automatiquement les paramètres de communication. Le port RS232 peut également être configuré en tant qu'interface de protocole ASCII pour connecter des instruments de codes-barres, couramment utilisés dans les processus de fabrication.

La communication Ethernet nécessite une configuration initiale, qui peut être téléchargée via BOOTP-DHCP ou l'interface RS232. Lorsqu'un BOOTP-DHCP est utilisé, un câble Ethernet est nécessaire pour connecter le contrôleur à l'hôte BOOTP.

Le contrôleur Logix compact Allen-Bradley 1769-L32E est livré dans un ensemble compact et rentable. Il intègre un (1) EtherNet et un (1) port de communication série. Il peut être connecté à l'appareil via un câble 1747-CP3 ou 1756-CP3 ou un câble Ethernet. Il dispose de 750 Ko de mémoire utilisateur intégrée et peut être étendu avec une carte CompactFlash avec le numéro de pièce 1784-CF128.

Le 1769-L32E est livré avec une batterie remplaçable et un numéro de pièce 1769-BA. Le contrôleur prend en charge l'installation de jusqu'à 16 modules d'E/S compacts, et jusqu'à 3 groupes d'E/S peuvent être connectés via 2 câbles d'extension. Le 1769-L32E a une consommation CC (5 volts) de 850 mA et une puissance de refroidissement allant jusqu'à 6.5 watts. Le 1769-L32E peut être facilement installé avec un montage DIN ou un montage sur panneau. Le montage DIN a une cote d'impact de travail de 30G et une cote d'impact non fonctionnel de 50G, tandis que le montage du panneau a une cote d'impact de mode de fonctionnement de 30G et une cote d'impact en mode non fonctionnel de 50G.

Le contrôleur 1769-L32E a une cote de vibration de 5G en mode de fonctionnement. Il peut résister à des forces de couple de 1.1 à 1.8 N-m. Le 1769-L32E a une plage de température de fonctionnement de 0 à 60 degrés Celsius (32 à 140 degrés Fahrenheit), une plage de température de stockage de-40 à 85 degrés Celsius (-40 à 185 degrés Fahrenheit) et une plage d'humidité relative sans condensation de 0 à 95%. Le contrôleur Logix a une cote d'émission certifiée Groupe 1 (CISPA11) et dispose d'un boîtier ouvert unique. Des fils échoués de 22 à 16 AWG sont recommandés, tandis que les fils solides doivent être évalués entre 22 et 14 AWG. Le module pèse environ 2 livres lors de l'expédition et mesure 8x8x5 pouces.

La série 1769 CompactLogix sert de plate-forme de migration pour les anciennes séries Allen Bradley PLC, PLC5 et SLC500. Une variété de produits 1769 CompactLogix, y compris le 1769-L32E, garantit que les capacités du processeur précédent sont maintenues et améliorées.

Le processeur 1769-L32E peut accueillir jusqu'à seize (16) modules d'E/S compacts. Il prend également en charge la mise à l'échelle en ajoutant trois (3) bibliothèques d'extension d'E/S. Le contrôleur dispose de 750 Koctets de mémoire interne et peut être connecté à une mémoire non volatile en installant une carte CompactFlash 1784-CF64 ou 1784-CF128. Le contrôleur utilise 1769-BA pour réserver la mémoire utilisateur. Évitez la décharge complète de la batterie, car cela peut entraîner l'effacement de la mémoire utilisateur (y compris les programmes utilisateur). L'utilisation de la mémoire non volatile empêche de tels événements de se produire.

1769-L32E Foire aux questions:

Le 1769-L32E est-il compatible avec n'importe quelle batterie?

Le 1769-L32E est uniquement compatible avec la batterie 1769-BA. L'utilisation d'autres batteries (comme le 1747-BA) peut causer des problèmes.

Combien de mémoire le 1769-L32E a-t-il?

Le 1769-L32E a 750 Ko de mémoire utilisateur disponible et est compatible avec la carte CompactFlash 1784-CF128 pour stocker plus de mémoire.

Quelle est la consommation d'énergie du 1769-L32E?

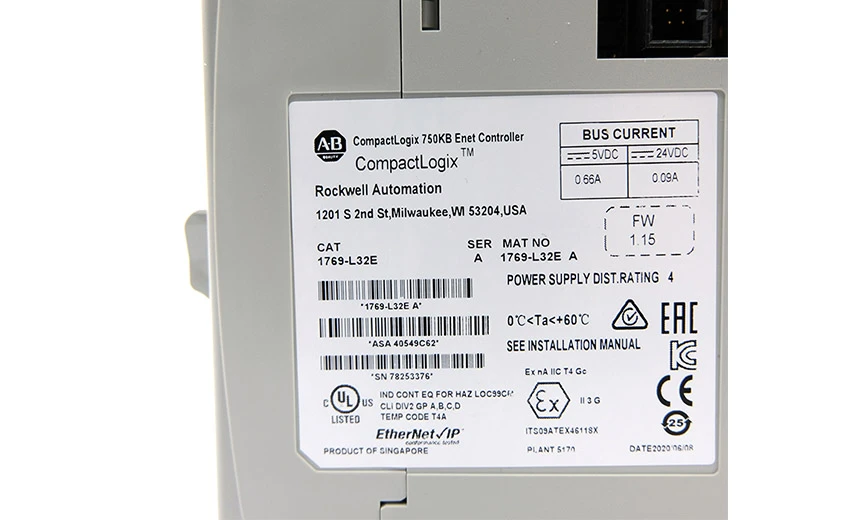

À 5 volts CC, la consommation de courant du 1769-L32E est de 660 mA; À 24 volts DC, la consommation de courant est de 90 mA.

Quelles sont les capacités de communication du 1769-L32E?

Le 1769-L32E dispose d'un port de communication intégré pour les réseaux Ethernet /IP ainsi que pour les RS-232 série.

Comment restaurer les paramètres de communication par défaut pour le contrôleur 1769-L32E?

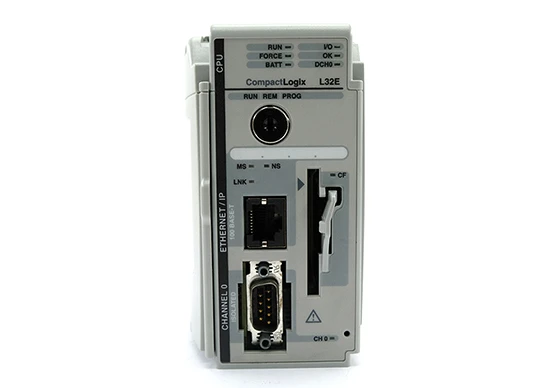

Le bouton de communication par défaut pour le canal 0 est situé dans le coin inférieur droit. Utilisez ce bouton pour modifier les paramètres de communication définis par l'utilisateur en paramètres de communication par défaut du contrôleur. Si l'indicateur d'état DCH0 est allumé (vert et stable), la configuration de communication par défaut est activée.

Spécification technique pour 1769-L32E

L'Allen Bradley 1769-L32E est un processeur Ethernet CompactLogix avec 750 Ko de mémoire. Le processeur CompactLogix prend en charge jusqu'à 16 modules d'E/S, dispose de capacités de communication Ethernet intégrées et d'un port RS-232.

Détails de 1769-L32E
