689683-21

Marque: Heidenhain

Taille: 71*6*2cm

Poids: 0.5kg

485 LC

Encodeur linéaire scellé absolu avec petite section transversale

Données techniques

Identnuméro: 689683-21

Longueur de mesure: 570mm

Longueur totale: ML 138mm

Qualité de précision: ± 5.0 µm

Période de râpage: 20.000 µm

Étape de mesure 1:10 0.0000 nm

Type de fixation: longeron de montage de bloc d'extrémité

Bloc d'extrémité: 12A

Signal de sortie: signaux de tension sinusoïdale (1 Vpp)

Code de sortie: Binaire

Interface de données: EnDat02 2.2 EnDat série synchrone avec signaux incrémentiels

Alimentation: 3.6V... 14 V

Connexion électrique: prise de bride, mâle, 14 broches

Caractéristiques spéciales, encodeur linéaire: aucun

SCIP ID: 9e8eae44-2484-42a3-a1a0-d9480f4a5060

Le Heidenhain 689683-21 est un petit encodeur linéaire scellé absolu en coupe transversale avec les caractéristiques suivantes:

1. conception absolue:

6896883-21 Conception absolue d'encodeur pour une mesure absolue précise de la position.

Le système peut être rapidement rétabli dans la position d'origine indépendamment de la panne de courant ou du redémarrage, améliorant ainsi la stabilité et la fiabilité du système.

2. petite section transversale:

Les encodeurs ont une petite conception transversale pour les applications contraintes d'espace.

La taille compacte le rend facile à installer dans la structure mécanique, améliorant la performance globale du système.

3. mesure de haute précision:

Avec des capacités de mesure de haute précision, la position peut être mesurée avec précision pour assurer la stabilité et la précision du système.

Peut répondre à une variété de scénarios d'application qui nécessitent une précision de mesure de position élevée.

4. protection scellée:

Conception scellée, avec une bonne performance anti-poussière, étanche, adaptée à un environnement de travail difficile.

Les composants internes de précision sont efficacement protégés pour prolonger la durée de vie de l'encodeur.

5. largement utilisé:

6896883-21 est largement utilisé dans une variété de systèmes de mouvement linéaire, tels que les machines-outils CNC, les lignes de production automatiques et d'autres domaines.

Avoir un large éventail d'applications dans l'automatisation industrielle où la position des axes de mouvement linéaires doit être mesurée et contrôlée avec précision.

Grâce à l'introduction des caractéristiques ci-dessus, l'encodeur linéaire absolu Heidehan 689683-21 est une petite section transversale, conception absolue, mesure de haute précision, protection scellée de l'encodeur haute performance, peut répondre à une variété de systèmes d'automatisation industrielle pour la mesure de position linéaire et les besoins de contrôle.

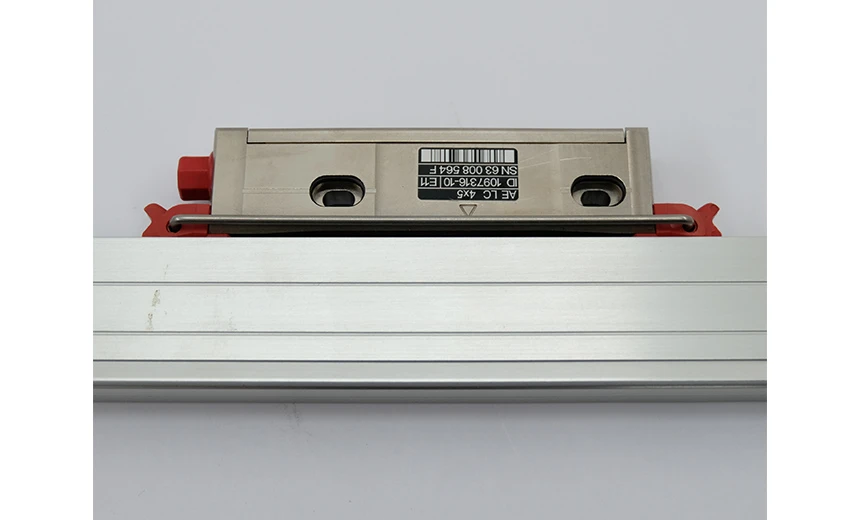

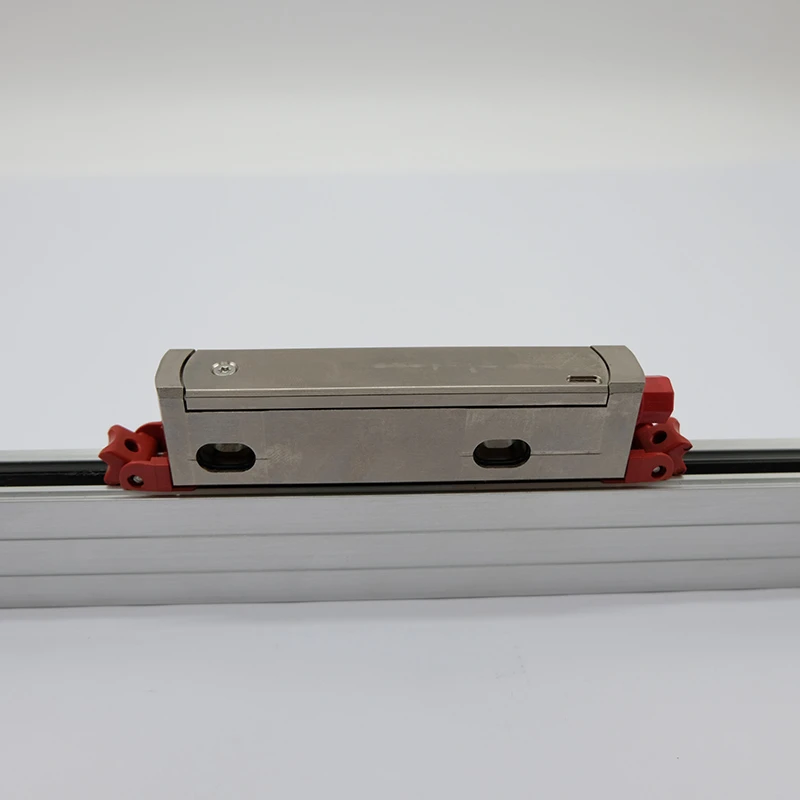

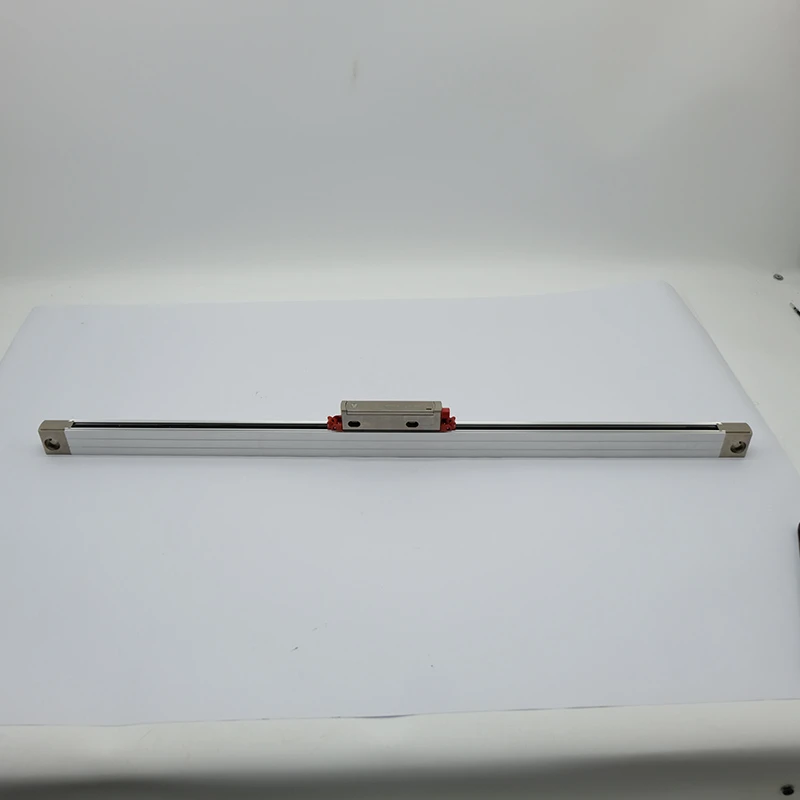

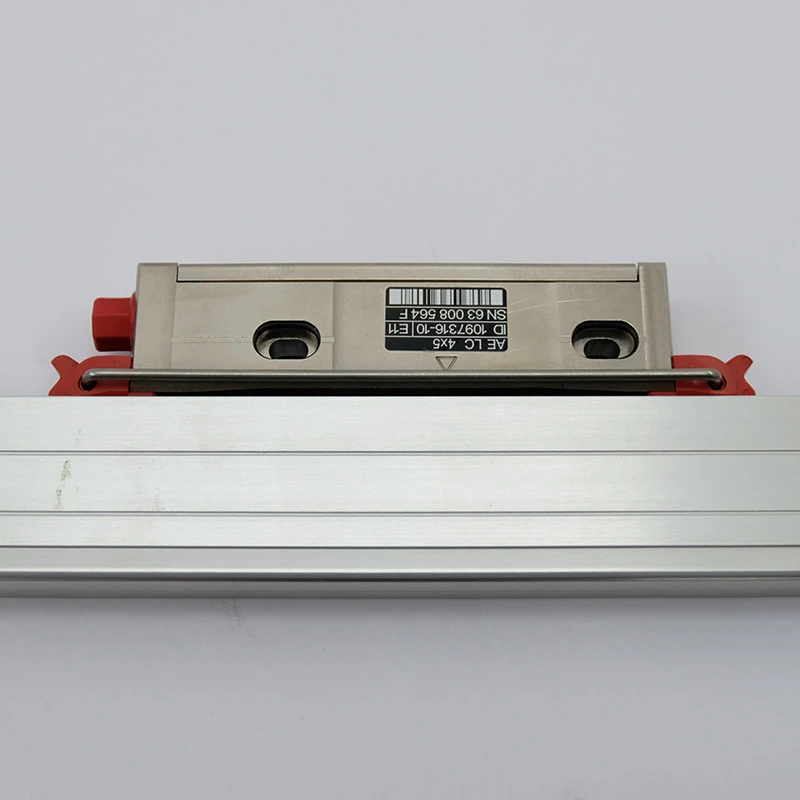

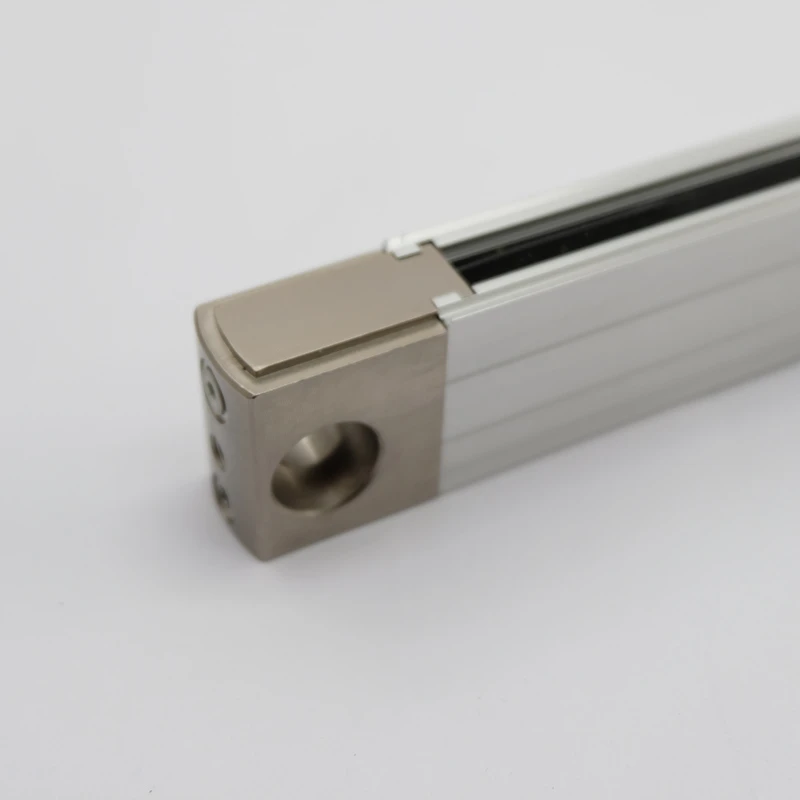

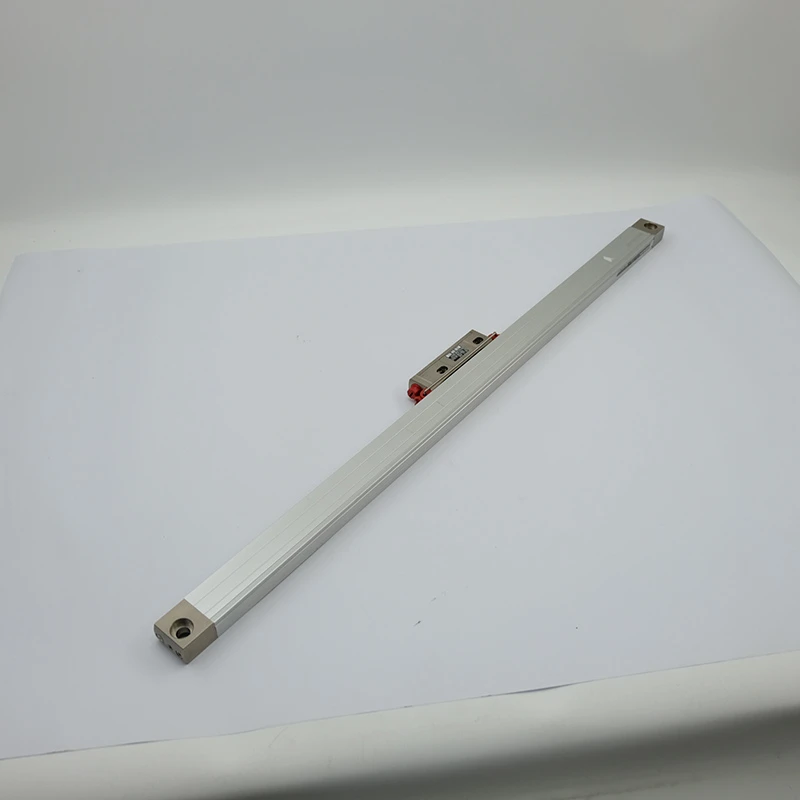

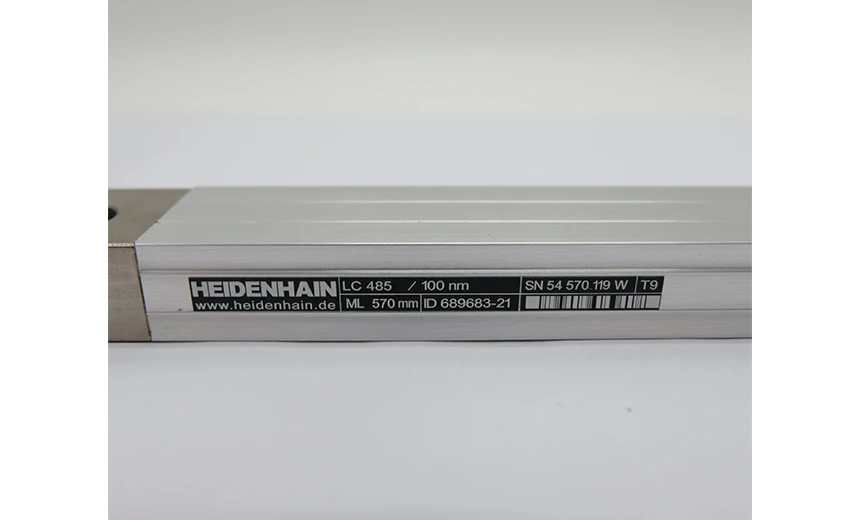

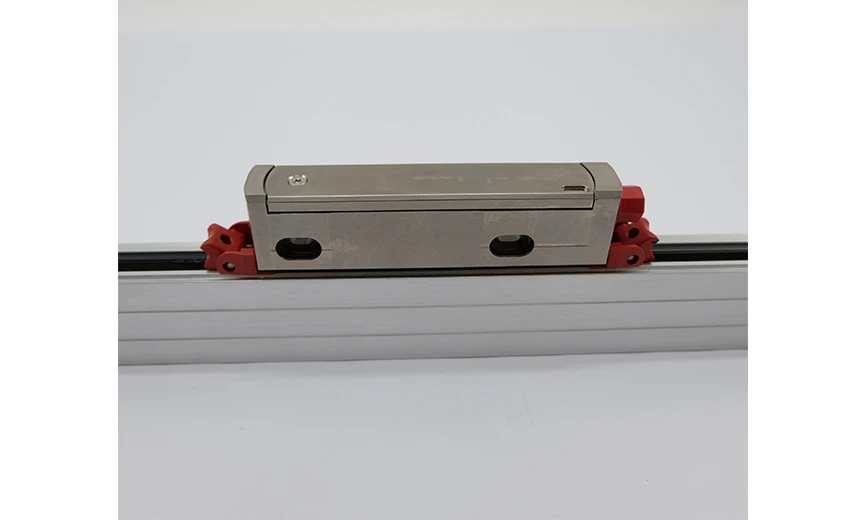

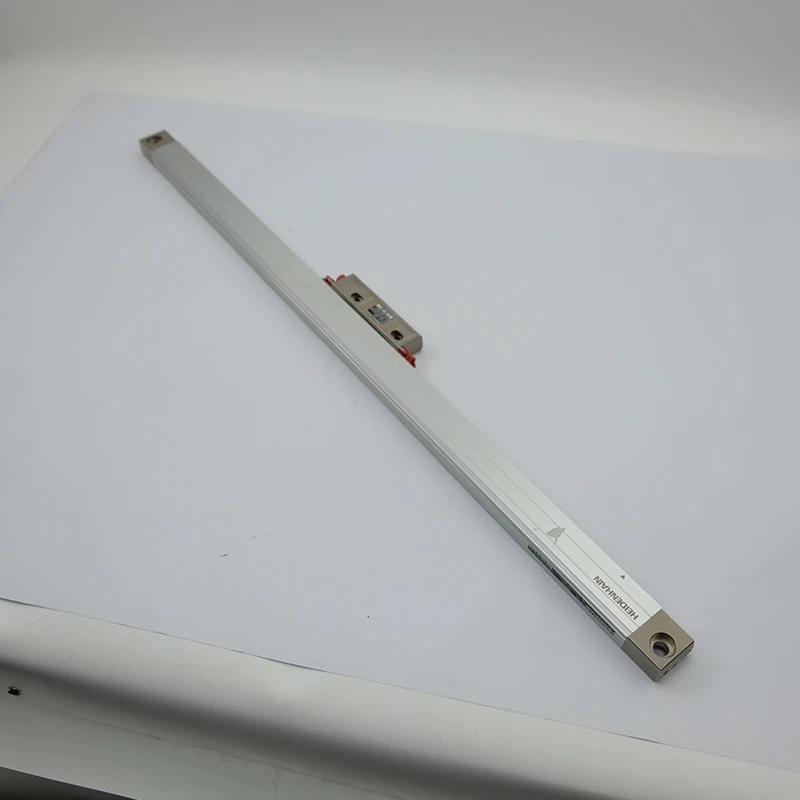

Détails de 689683-21
