Les circuits imprimés sont très importants dans notre vie. De nombreuses industries peuvent voir l'application des circuits imprimés. Mais connaissez-vous le principe de fonctionnement des cartes de commande de circuit? Il sera présenté en détail ci-dessous.
Si le circuit imprimé est divisé en fonction du nombre de couches, il peut être divisé en trois catégories. Il s'agit d'une carte simple, d'une carte double face et d'une carte de circuit multicouche.
Carte unique
Sur le PCB le plus basique, les pièces sont concentrées d'un côté et les fils sont concentrés de l'autre côté. Parce que les fils n'apparaissent que d'un côté, ce type de PCB est appelé circuit imprimé unilatéral. Une seule carte est généralement simple à fabriquer et à faible coût, mais l'inconvénient est qu'elle ne peut pas être appliquée à des produits trop complexes.
Planche à double face
La planche à double face est l'extension d'un seul panneau. Lorsque le câblage monocouche ne peut pas répondre aux besoins des produits électroniques, une carte double face doit être utilisée. Les deux côtés ont des fils revêtus de cuivre et les lignes entre les deux couches peuvent être connectées via des vias pour former la connexion réseau requise.
Circuit imprimé multicouche
La carte de circuit multicouche fait référence à une carte imprimée avec plus de trois couches de couches de motifs conducteurs et de matériaux isolants entre elles, et les motifs conducteurs entre eux sont interconnectés selon les besoins. La carte de circuit multicouche est le produit du développement de la technologie de l'information électronique dans le sens de la grande vitesse, multifonction, grande capacité, petit volume, mince et léger. Si le circuit imprimé est divisé en fonction de ses caractéristiques, il est divisé en FPC, PCB et FPCB.

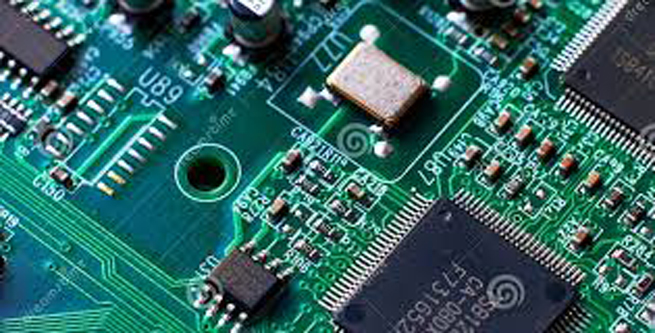

L'application des cartes de circuits imprimés
Le matériau isolant à base de panneaux est utilisé pour isoler la couche conductrice de feuille de cuivre de surface, de sorte que le courant circule dans divers composants le long de l'itinéraire préconçu pour compléter des fonctions telles que le travail, l'amplification, atténuation, modulation, démodulation et codage.
Sur le PCB le plus basique, les pièces sont concentrées d'un côté et les fils sont concentrés de l'autre côté. Parce que les fils n'apparaissent que d'un côté, ce type de carte de circuit imprimé est appelé un seul panneau. Pour les cartes multicouches, plusieurs couches ont des fils et il doit y avoir une connexion de circuit appropriée entre les deux couches. Ce type de pont entre les circuits s'appelle un via. Le processus de conception de base de la carte de circuit imprimé peut être divisé en quatre étapes suivantes:
1. conception du schéma de circuit
2. Générer des rapports réseau.
3. conception de la carte de circuit imprimé
4. Générer des rapports de carte de circuit imprimé
La partie verte s'appelle le soudage par résistance, les ingrédients sont la résine et le pigment, et la partie verte est le pigment vert. Il existe également diverses autres couleurs, qui ne sont pas différentes de la peinture de décoration. La soudure d'assemblage est en forme de pâte et peut être fluide avant d'être imprimée sur la carte de circuit imprimé. Une fois qu'elle est imprimée sur le circuit imprimé, elle doit enfin être "durcie" pour que la résine soit durcie et durcie par la chaleur. Le but du masque de soudure est de protéger le circuit imprimé de l'humidité, de l'oxydation et de la poussière. Le seul endroit qui n'est pas couvert par le masque de soudure est généralement le tampon, qui est utilisé pour souder la pâte à souder.
En général, grâce à l'introduction de circuit imprimé, je crois que vous avez une certaine compréhension de certaines informations de base de la carte de circuit imprimé. Si vous êtes intéressé par la carte de circuit électronique, s'il vous plaît ne manquez pas cet article. En outre, si vous voulez savoir plus d'informations sur les appareils automatiques comme le servomoteur Fanuc, le servo-entraînement Siemens, le servomoteur Mitsubishi, le servo-moteur Fanuc, le circuit imprimé d'amplificateur servo Fanuc, les cartes de circuit imprimé Fanuc, circuit de carte CPU Fanuc, vous pouvez consulter Ouke.
