1769-OW8

Le pilote Allen-Bradley 1769-OW8 est un module de contact de relais DC/AC compact. Il appartient à la famille de modules d'E/S compacts 1769 et peut être utilisé avec le contrôleur Allen-Bradley CompactLogix, le contrôleur de 1500 MicroLogix pour l'expansion d'E/S, l'adaptateur 1769-ADN DeviceNet est utilisé avec l'adaptateur Ethernet 1769-AENTR. Si la bibliothèque de modules d'E/S 1769 est utilisée dans des systèmes autres que le système 1500 MicroLogix, ils nécessitent une alimentation séparée. Le 1769-OW8 est certifié CE et c-UL. Le 1769-OW8 a huit sorties normalement ouvertes. La tension de fonctionnement varie de 5 à 265 volts CA et de 5 à 125 volts DC. Les temps de retard marche et arrêt sont de 10 millisecondes. La consommation de courant du module est 125 MA à 5.1 volts DC et 100 MA à 24 volts DC. La dissipation thermique maximale du module peut atteindre 2.83 watts.

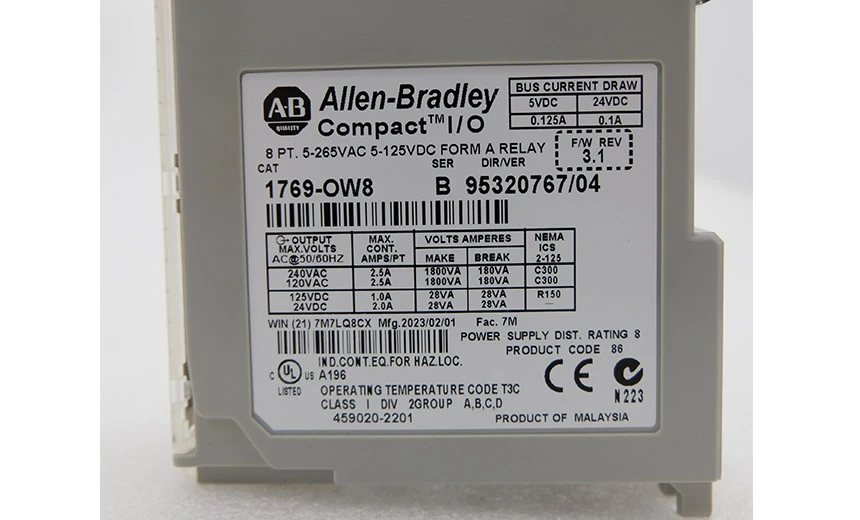

Les pilotes 1769-OW8 ont des cotes de contact différentes à différentes valeurs nominales de tension. À 120 de 240 volts CA, le module est évalué pour un courant continu important de 2.5 ampères. Lorsque la tension continue est de 125 volts, la grande valeur nominale de courant continu est de 1.0 amp; Lorsque la tension CC est de 24 volts, la grande force nominale de courant continu est de 2.0 ampères. Le type de fil recommandé pour les terminaisons de module est le fil de cuivre évalué à 90 ° C. Les terminaux et les vis sont conçus pour 0.68 Nm et 0.46 Nm respectivement. Le 1769-OW8 a un poids approximatif de 280 grammes. Les modules mesurent 118x35x87mm. Le module occupe une fente dans le châssis. Les modules de puissance compatibles avec le 1769-OW8 sont les modules Allen-Bradley 1769-PB4, 1769-PA2, 1769-PB2 et 1769-PB4.

Détails de 1769-OW8
