8AC123.60-1

Marque: B & R

Modèle: 8AC123.60-1

Taille d'emballage: 17*12*3.5cm

Poids: 0.5kg

Lieu d'origine: Autriche

Module caractéristique

Type de module: module enfichable ACOPOS, adapté pour une installation dans un emplacement spécifique du servo-drive ACOPOS.

Interface d'encodeur: Prend en charge 1 entrée d'encodeur, transmission de signal différentielle, peut connecter l'encodeur incrémental et l'encodeur absolu SSI.

Indicateur d'état: avec indicateur LED haut/bas, facile pour les utilisateurs de surveiller l'état et le diagnostic de défaut.

Isolation électrique: L'encodeur et ACOPOS sont isolés électriquement pour améliorer la stabilité et la sécurité du système.

Alimentation de l'encodeur: alimentation interne, la tension d'alimentation peut être sélectionnée 5V ou 15V, pour répondre aux besoins de différents types d'encodeurs.

Compensation du signal: Pour l'alimentation en tension de l'encodeur 5V, il dispose de 2 lignes d'induction pour compenser la chute de tension jusqu'à 2V.

Paramètre d'encodeur

Codeur incrémentiel: prend en charge jusqu'à 32 tailles de compteur de bits, jusqu'à 200kHz de fréquence d'entrée, peut évaluer 4 signaux d'entrée.

Encodeur absolu SSI: Prend en charge le codage gris et binaire, jusqu'à 200 débit en bauds de kbit/s, jusqu'à 31 bits.

Adaptabilité environnementale

Plage de température de fonctionnement: 5 ° C à 40 ° C, jusqu'à 55 ° C, peut s'adapter à une variété d'environnements de travail.

Humidité ambiante: 5% à 85% l'humidité relative pendant le fonctionnement et 5% à 95% l'humidité relative pendant le stockage, adapté pour une utilisation dans diverses conditions d'humidité.

Paramètre électrique

Entrée d'encodeur: tension différentielle minimale 2.5V, maximum 6V, avec fonction de protection contre les surcharges.

Sortie d'horloge SSI: tension différentielle min 2.5V, Max 5V.

Entrée de données SSI: tension différentielle min 2.5V, Max 6V.

Certification et assurance

Certification: Grâce à la certification CE, UKCA et UL, pour assurer la qualité et la sécurité des produits.

Le module B & R 8AC123.60-1 est un module d'interface d'encodeur puissant et stable pour une large gamme d'applications d'automatisation industrielle pour répondre aux besoins des utilisateurs en matière de contrôle de précision et de fiabilité.

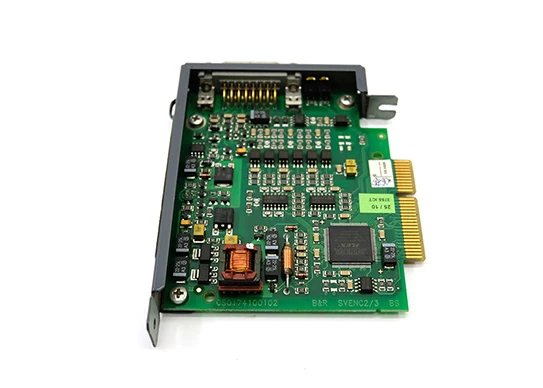

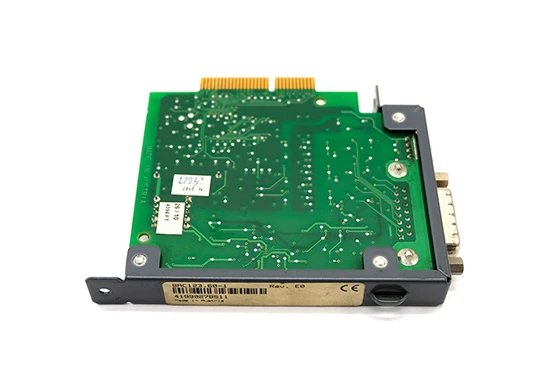

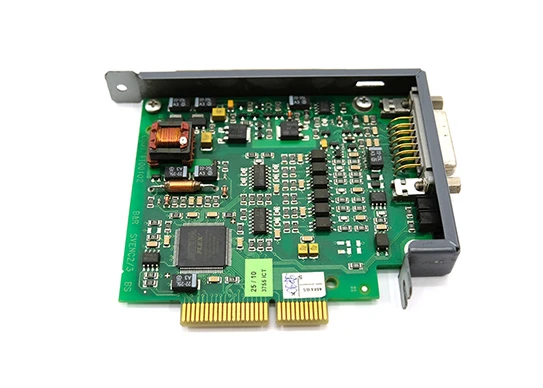

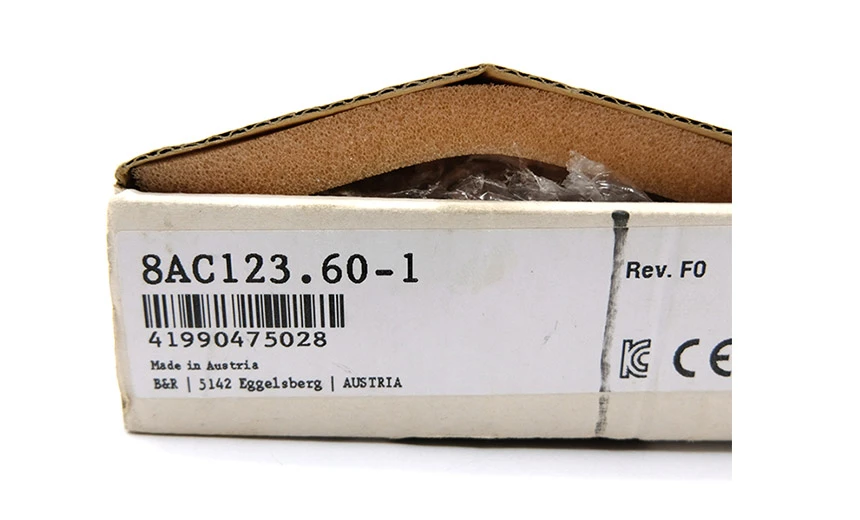

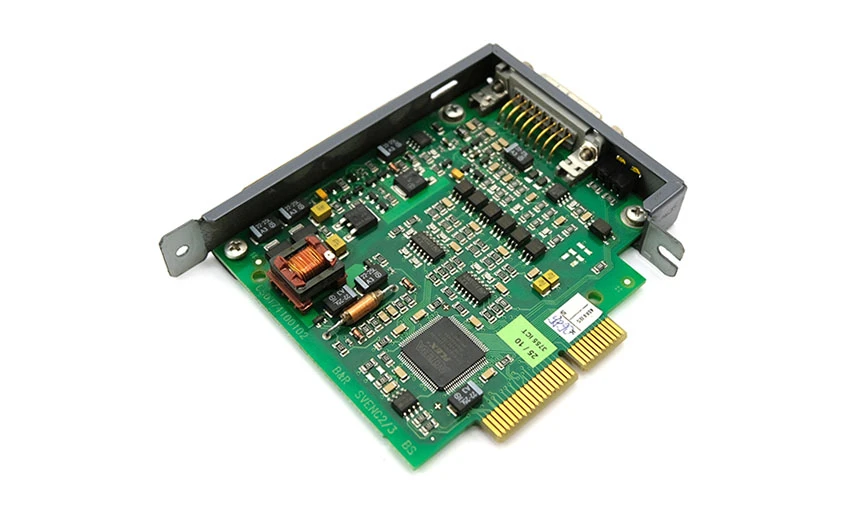

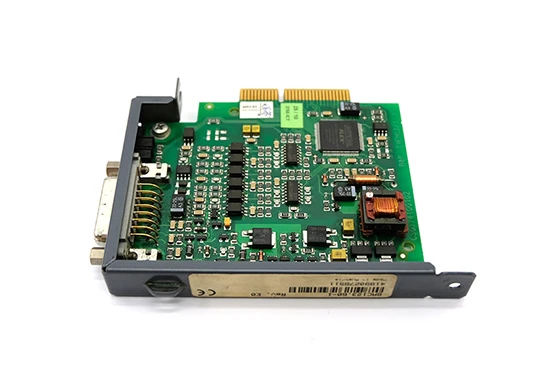

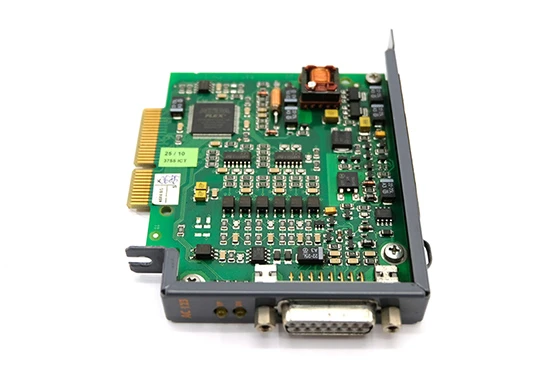

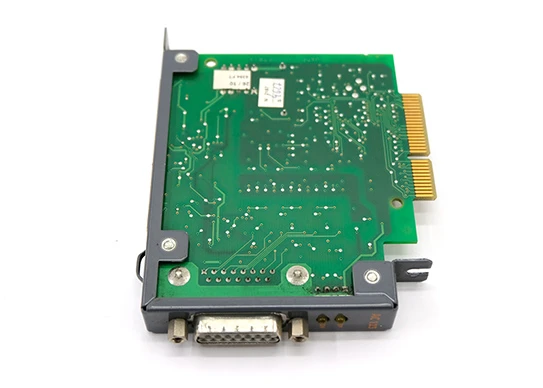

Détails de 8AC123.60-1
