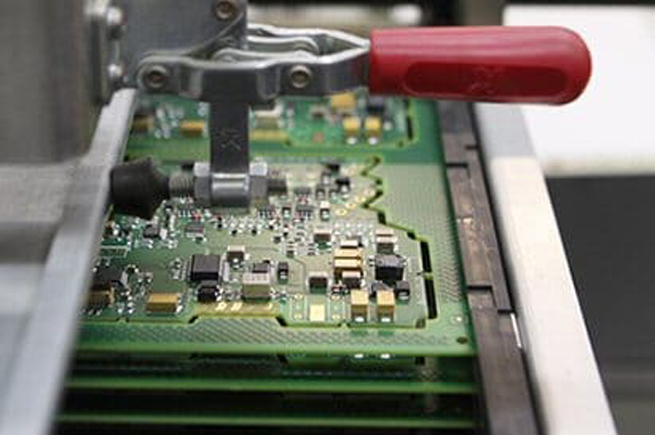

Savez-vous comment choisir les matériaux PCB appropriés?

Il y a beaucoup de facteurs à considérer avant de commencer à choisir un PCB. L'une d'elles consiste à s'assurer que les propriétés du matériau répondent aux exigences spécifiques de votre carte et aux applications finaux. Donc, cet article vous présentera comment choisir un matériau PCB approprié.

Que devriez-vous considérer lors du choix des matériaux PCB?

Principes d'achat de cartes PCB

• Pour les produits électroniques généraux, le substrat de fibre de verre époxy FR4 est utilisé.

• Pour l'utilisation de cartes à température ambiante élevée ou de circuits imprimés flexibles, des substrats en fibre de verre de polyimide sont utilisés.

• Pour les circuits à haute fréquence, vous devez utiliser un substrat en fibre de verre PTFE.

• Pour les produits électroniques avec des exigences élevées de dissipation thermique, des substrats métalliques doivent être utilisés.

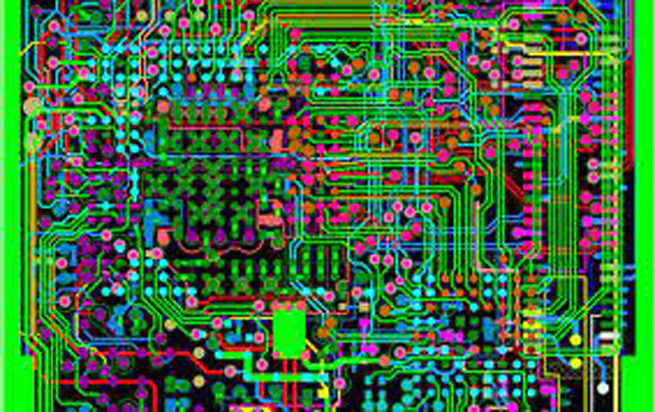

Facteurs à prendre en compte lors du choix des matériaux PCB

• Un substrat avec une température de transition vitreuse (Tg) plus élevée doit être sélectionné de manière appropriée et la Tg doit être supérieure à la température de fonctionnement du circuit.

• Le coefficient de dilatation thermique (CTE) doit être faible. En raison de l'incohérence des coefficients de dilatation thermique dans les directions X, Y et épaisseur. Il est facile de provoquer une déformation du PCB et, dans les cas graves, le trou métallisé se brise et endommage les composants.

• Une résistance élevée à la chaleur est requise. En règle générale, les cartes de circuits imprimés doivent avoir une résistance à la chaleur de 250 ° C / 50S.

• Une bonne planéité est requise. Les exigences de mise en forme des PCB SMT sont <0.0075mm/'mm.

• En termes de performances électriques, les circuits à haute fréquence nécessitent des matériaux avec une constante diélectrique élevée et une faible perte diélectrique. La résistance d'isolation, la tension et la résistance à l'arc doivent répondre aux exigences du produit.

Lors du choix d'une feuille, nous devons tenir compte de l'impact de SMT

Dans le processus d'assemblage électronique sans plomb, à mesure que la température augmente, le degré de flexion de la carte de circuit imprimé lorsqu'elle est chauffée est augmenté. Par conséquent, il est nécessaire d'utiliser une planche avec un petit degré de flexion dans SMT, comme un substrat de type FR-4. FR-4 fait référence à une qualité de matériau plutôt qu'à un matériau, qui est un matériau composite pour un matériau stratifié époxy renforcé de verre. FR-4 est composé d'un tissu en fibre de verre tissé avec un liant en résine époxy résistant aux flammes. Et FR signifie ignifuge, il indique que le matériau est conforme à la UL94V-0 standard. Étant donné que la contrainte d'expansion et de contraction du substrat après chauffage affecte les composants, l'électrode se décollera et réduira la fiabilité. Par conséquent, il convient de prêter attention au coefficient de dilatation du matériau lors de la sélection du matériau, en particulier lorsque le composant est supérieur à 3.2 × 1.6mm. Le PCB utilisé dans la technologie d'assemblage de surface nécessite une conductivité thermique élevée, une excellente résistance à la chaleur (150 ℃, 60min) et une soudabilité (260 ℃, 10s), haute force d'adhérence de la feuille de cuivre (1.5 × 104Pa ou plus) et résistance à la flexion (25 × 104Pa), conductivité élevée et petite constante diélectrique, bonne perforabilité (précision ± 0.02mm) Et la compatibilité avec les agents de nettoyage, en outre, l'apparence doit être lisse et plate, sans gauchissement, fissures, cicatrices et taches de rouille.
