1794-ie8

Marque: AB

Modèle: 1794-IE8

Taille: 9.7*5.2*6.3cm

Poids: 0.5kg

Caractéristiques du produit: Module PLC

Origine: USA

Tension de travail: 220V

Fréquence de sortie: 10kHz

Certification du produit: CCC

Au sujet de 1794-IE8:

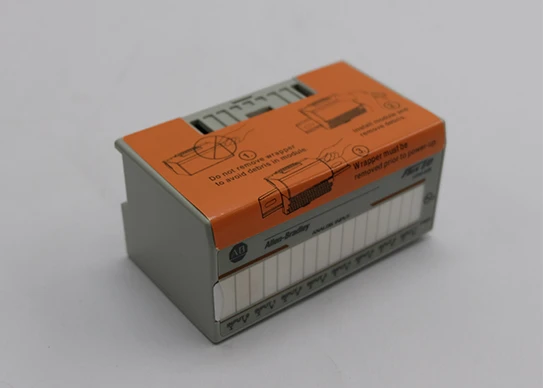

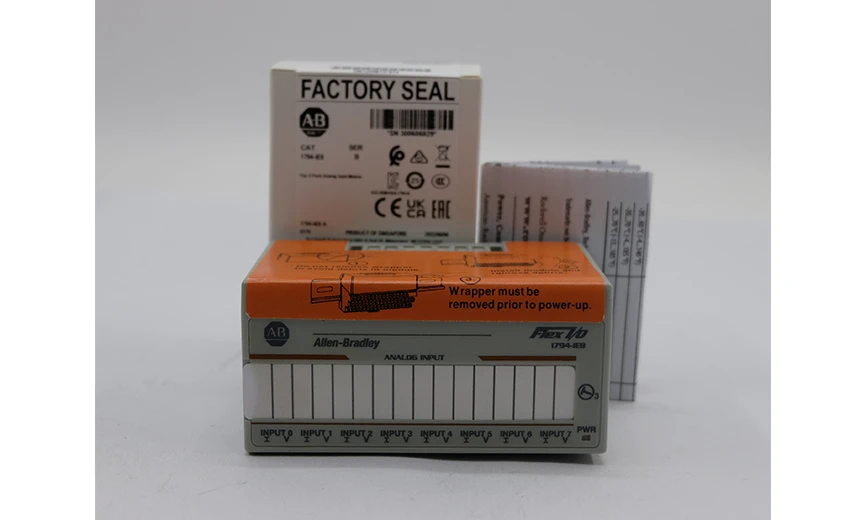

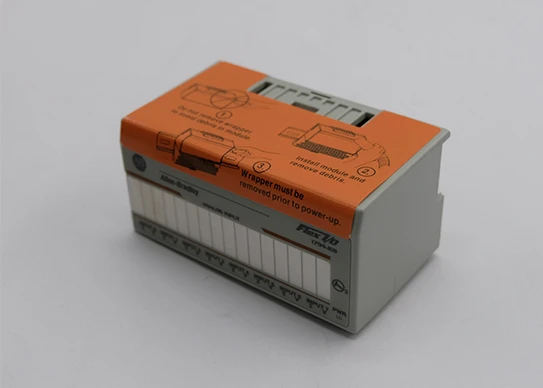

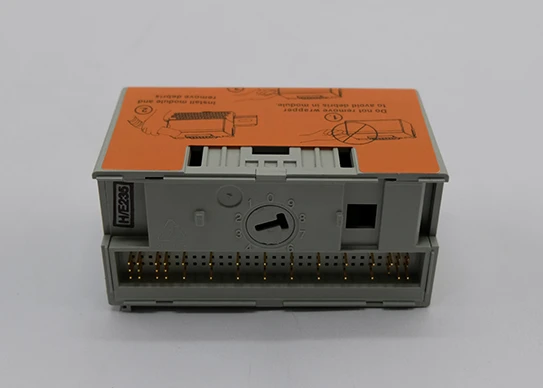

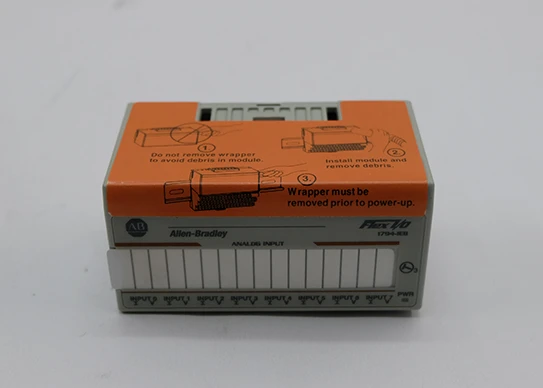

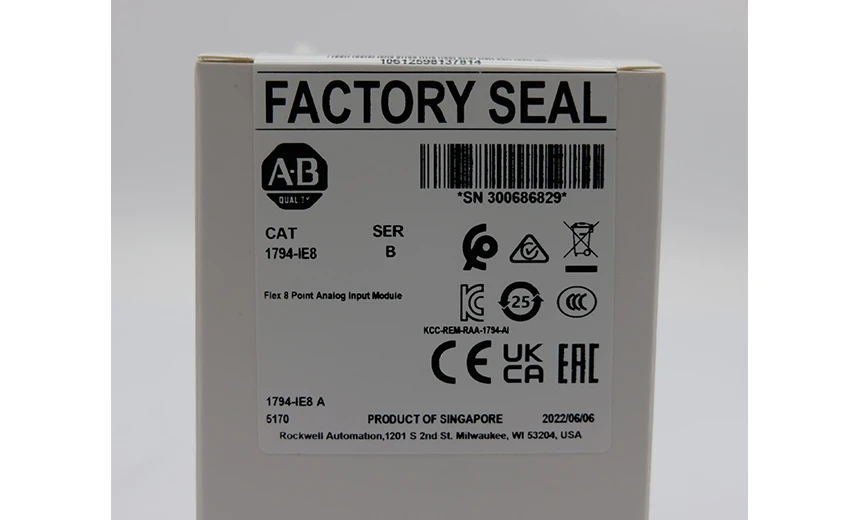

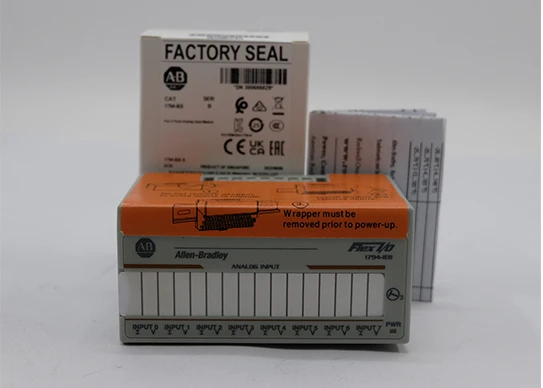

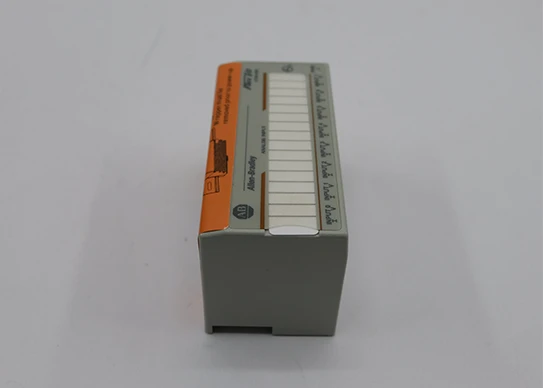

Allen-Bradley 1794-IE8 est un module composant de la famille de produits Flex I/O.

Le module est un module d'entrée analogique qui est utilisé avec un adaptateur de communication Flex I/O et un terminal dock pour implémenter une architecture d'E/S distribuée.

Le module utilise les huit (8) canaux simples, non isolés, configurables par l'utilisateur, capables de recevoir de 0 à 20mA, 4 à 20mA, +/ -10VDC, et 0 à 10VDC signaux d'entrée. Le module est capable de connecter des instruments tels que des émetteurs de terrain, des instruments d'indication analogiques, des enregistreurs, des contrôleurs de boucle de processus et d'autres instruments analogiques qui génèrent une plage de signal compatible.

Ce module d'entrée analogique Flex I/O est configuré comme un signe 12 bits en mode unipolaire et un signe plus 11 bits en mode bipolaire.

Il utilise des conversions approximatives successives et enregistre les données converties dans un format de données complémentaire 16 bits aligné EFT.

Il a un taux de conversion de 256 secondes sur tous les canaux avec une précision absolue de 0.20% à pleine échelle @ 25 ° C,

La dérive de précision de tension est de-0.00428% pleine échelle/° C et l'entrée de courant est 0.00407% pleine échelle/° C. Ce module ne nécessite pas d'étalonnage.

1794-IE8 nécessite une plage de tension d'alimentation externe de 10.5 à 31,2VDC et une tension d'alimentation nominale de 24VDC.

Il nécessite 60 mA de courant d'approvisionnement. Il nécessite l'installation et la connexion du câblage du signal d'entrée à l'aide d'une base de terminal.

Les bases terminales compatibles sont 1794-TB2, 1794-TB3 et 1794-TB3S, 1794-TB3T et 1794-TB3TS. Les modules ne nécessitent qu'une seule base terminale.

Ce module d'E/S Flex est compatible avec les adaptateurs de communication Flex I/O tels que Ethernet, réseau de contrôle, adaptateurs d'E/S à distance.

Ce module n'a pas besoin d'être calibré au-delà des réglages d'usine. Il mesure 3.7x2.1x31.8 pouces et peut être monté sur un rail DIN ou directement sur un panneau.

Le module 1794-IE8 peut être installé sur une base terminale 1794-TB2, 1794-TB3S, 1794-TB3ST, 1794-TB3T ou 1794-TB3.

Il est également livré avec des indicateurs de puissance et d'état et dispose d'un logement ouvert.

Le module a une spécification de tension nominale de 24 volts CC et une plage de tension d'alimentation de 10.5 à 31.2 VDC, y compris 5% ondulation CA.

Le module est compatible avec les plages de signaux de courant analogique telles que 0-20mA et 4-20 mA, et les plages de signaux de tension de/-entrées 10VDC et 0-10VDC.

La résolution de la tension est de 2.56 mV/cnt (unipolaire) et 5.13 mV/cnt (bipolaire), et la résolution actuelle est de 5.13 μA/cnt.

Le module a une surcharge de tension maximale de 30 volts continus et une surcharge de courant maximale de 32 mA continue, mais seulement un canal chacun.

Le module 1794-IE8 a une consommation d'énergie maximale de 3 W et une dissipation thermique de 10.2 BTU/heure, tous deux à 31.2 volts CC.

Il a une vibration de fonctionnement de 500g à 5 à 10Hz. Il a un choc de travail de 30g et un choc non fonctionnel de 50g.

Le module fonctionne dans une plage de température de-20 à 55 degrés Celsius, tandis que sa température de stockage varie de-40 à 85 degrés Celsius.

Le module 1794-IE8 a 20.25% une précision d'entrée de courant et d'entrée de tension à grande échelle à 0 ° C, bien que l'entrée de tension comprenne le gain, le décalage, la répétabilité et les termes d'erreur non linéaires. La réponse d'étape de la borne de tension à 63% est de 9.4 ms et la borne de courant est de 18.2 ms.

Il a une précision absolue de 2.25% pleine échelle à 0 degrés Celsius, une dérive de précision de 0.00428% pleine échelle par degré Celsius pour la borne de tension, et 0.00407% pleine échelle pour la température du terminal actuel.

FAQ pour 1794-IE8:

1794-IE8 Quelle est la différence entre la série A et la série B?

La série A 1794-IE8 produit 2 volts ou 4 mA jusqu'à ce que le module soit configuré.

La série B 1794-IE8 a une position off pour la table de sélection de plage, ce qui lui permet de produire 0V ou 0mA.

De plus, la série B a un sens supérieur dans le mot lu, contrairement à la série A.

Combien d'entrées ce module a-t-il?

1794-IE8 a huit entrées, toutes à une seule fin.

1794-Le panneau IE8 peut-il monter?

Oui, 1794-IE8 peut être monté sur panneau.

Qu'est-ce que la base de terminal compatible pour 1794-IE8?

Les bases terminales compatibles sont 1794-TB2, 1794-TB3 et 1794-TB3S, 1794-TB3T et 1794-TB3TS.

1794-Quels sont les types de signaux et les plages supportés par IE8?

Le module prend en charge les signaux 0-20mA, 4-20mA et 0-10VDC et +/ -10VDC.

Quelle est la résolution de conversion analogique du module?

La résolution du module est configurée en 12 bits en mode unipolaire et 11 bits plus en mode bipolaire.

Notes techniques de 1794-IE8:

Allen-Bradley 1794-IE8 Flex I/O module analogique haute densitéE a huit entrées à une seule fin, une 5.13? Courant de tension de résolution A/CNT et taux de conversion de 256.

Il fonctionne également avec des bornes de tension d'entrée/ -10V et un courant de bus flexible de 60 mA.
