MPL-B430P-MJ72AA

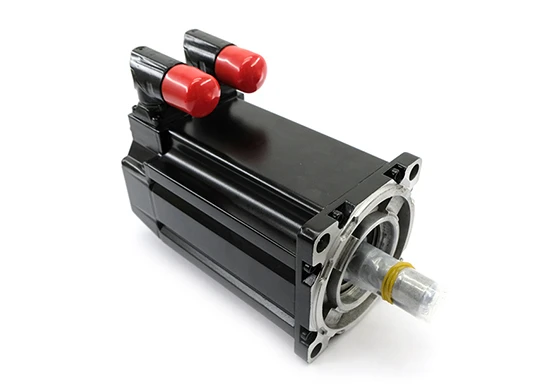

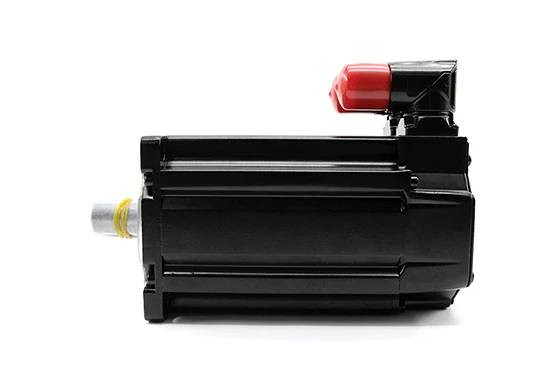

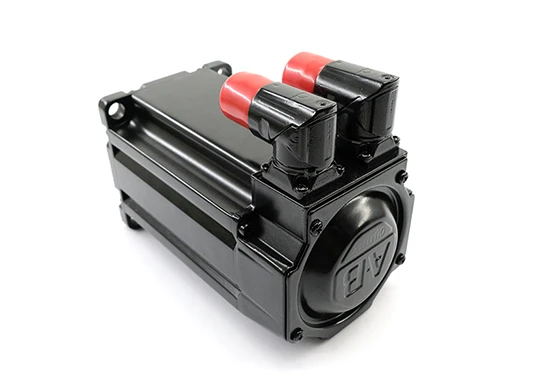

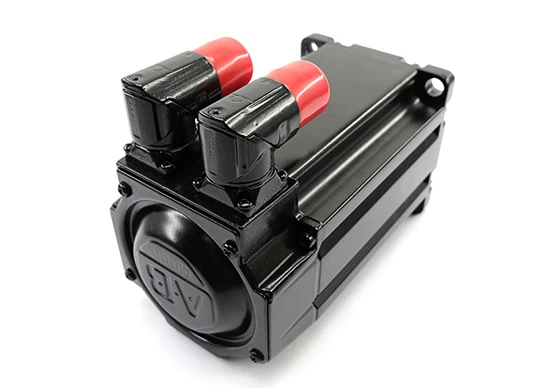

Le MPL-B430P-MJ72AA Allen-Bradley est un moteur servo à faible inertie de la série MP. Faisant partie de la série MP, ce moteur présente une conception sans balais à haut rendement et est spécialement conçu pour réduire la taille du moteur tout en augmentant le couple de sortie.

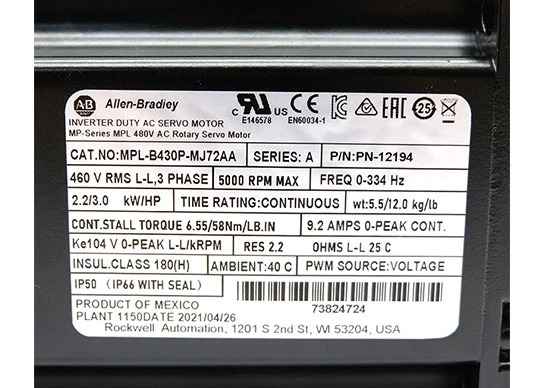

Le MPL-B430P-MJ72AA a une vitesse nominale de 5000 tr/min et une puissance de sortie de 2.2 kW. Il a une inertie de rotor de 0.00038 kg/m2 ou 0.0033 LBS/pouce. -s2. Il a un couple de décrochage soutenu de 6.55 nm ou 58 livres-pouces.; Le couple de décrochage de crête est de 19.8 nm ou 175 lb-pouces; Courant de décrochage continu des amplis 9.2 (pic 0) et courant de décrochage de pointe de 32.0 ampères (pic 0). Ce servomoteur appartient à la classe 400 V et est spécialement conçu pour une tension d'alimentation nominale de 460VAC. Il s'agit d'un moteur à cadre 4 avec une longueur d'empilement magnétique pf 76.2mm ou 3.0 pouces. Il est équipé d'un connecteur DIN circulaire (SpeedTec) et peut être tourné de 180 ° à angle droit. Pour le retour de position, le servomoteur utilise un encodeur haute résolution multi-tour et est équipé d'une clé d'arbre sans joint d'arbre. Le kit de joint d'arbre pour MPL-B430P-MJ72AA est MPL-SSN-A4B4. Lorsque le joint d'arbre en option est installé, le moteur est classé IP 66 et la poussière, le jet puissant et l'eau à température ambiante sont empêchés de pénétrer dans l'appareil. S'il n'y a pas de joint d'arbre, les grades du moteur sont IP53, IP 51 et IP 50 selon l'orientation du moteur.

La température de fonctionnement du servomoteur doit être de 0 à 40 ° C ou de 32 à 104 ° F, tandis que la température de stockage est de 30 à 70 ° C ou de-22 à 158 ° F. De plus, le moteur doit être stocké dans un environnement non corrosif.

Le servomoteur MPL-B430P-MJ72AA fonctionne dans une plage de température de 32 à 104 degrés Fahrenheit ou de 0 à 40 degrés Celsius. Le MPL-B430P-MJ72AA a une cote environnementale de boîtier IP66 avec une résistance à l'eau et à la poussière, une extension de clé d'arbre en option, une plage d'humidité relative de 5 à 95% et aucune condensation. Avec une vitesse de 5000 tr/min, ce puissant moteur est équipé d'un connecteur SpeedTEC DIN et peut être tourné à un angle droit de 180 degrés. Ce moteur à faible inertie a une tension CA nominale de 460 volts et une puissance de sortie de 2.2 kilowatts. Le moteur à faible inertie MPL-B430P-MJ72AA Allen-Bradley est également capable de fonctionner sous des charges d'arbre constantes. Le moteur a une charge axiale de 15 kg (42 lb) pour une charge radiale maximale et de 25 kg (55 lb) pour une charge radiale nulle. La charge radiale est évaluée à 49 kg (109 lb). Les servomoteurs Allen-bradley offrent une capacité de couple de décrochage continu et de pointe. Ce servomoteur hautement dynamique a un couple de décrochage de crête de 19.8 nm (175 livres par pouce) et un couple de décrochage continu de 6.55 nm (58 livres par pouce). La cote de courant de décrochage continu est de 9.2 ampères (0 pic) et la cote de courant de décrochage de crête est de 32 ampères (0 pic). D'autres spécifications pour le moteur incluent une longueur de pile de 30 (76.2mm ou 3.0 pouces), la taille du cadre de 4 et des trous de montage libres (en forme de F). Il n'a pas de freins. De plus, les moteurs servo MPL-B430P-MJ72AA Allen-Bradley sont couramment utilisés dans les séries de servo-drives Ultra3000, Kinetix 7000, Kinetix 2000 et Kinetix 6000.

Détails de MPL-B430P-MJ72AA
