EL1859

Marque: BACKHOFF

Modèle: EL1859

Tension nominale: 24V DC (-15% /+ 20%)

Poids: 0.5kg

Taille d'emballage: 10.3*7.5*2.6cm

Type de produit: Module

Origine: Allemagne

Le Beckhoff EL1859 est un puissant module de terminal d'entrée/sortie numérique EtherCAT conçu pour fournir une acquisition et un contrôle fiables du signal pour les systèmes d'automatisation industrielle. L'EL1859 dispose de huit canaux d'entrée numériques et de huit canaux de sortie numériques pour répondre aux besoins d'acquisition et de contrôle du signal d'une variété d'applications industrielles.

La conception compacte du module intègre des fonctions d'entrée et de sortie numériques dans un seul terminal, économisant de l'espace système et simplifiant le câblage. L'état du signal de chaque canal est indiqué par l'indicateur LED, qui est pratique pour l'utilisateur pour surveiller l'état et le diagnostic de défaut. La terre de référence pour toutes les entrées est 0V DC contacts de puissance, tandis que la sortie est alimentée par des contacts de puissance 24V, assurant la stabilité et la fiabilité du système.

Le module EL1859 a les caractéristiques clés suivantes:

1. le temps de filtrage d'entrée de 3 millisecondes peut éliminer le phénomène de rebond de commutateur mécanique et assurer la précision et la stabilité de l'acquisition du signal.

2. le courant de charge maximum du canal de sortie est 0.5A, et a des fonctions de protection de court-circuit et de protection inverse de polarité pour protéger le système contre les défauts de circuit.

3. en utilisant la technologie de connexion en ligne, il peut être connecté sans outils, simplifiant le processus d'installation et de maintenance.

En plus des caractéristiques ci-dessus, le module EL1859 dispose également d'une multitude de paramètres techniques:

Technologie de connexion: système de fil unique

Nombre de canaux: 8 entrées + 8 sorties

Tension nominale: 24V DC (-15% / + 20%)

Plage de tension du signal: 0V à 5V (niveau de signal correspondant "0") et 11V à 30V (niveau de signal correspondant "1")

Courant d'entrée: Habituellement 3mA

Temps de filtrage d'entrée: 3.0 ms

Courant de sortie maximum: 0.5A par canal

Isolation électrique: 500V (E-bus/potentiel de champ)

Le module EL1859 a également une large plage de température de fonctionnement (0 ° C à 55 ° C) et une adaptabilité d'humidité relative élevée (95%, pas de condensation), ce qui le rend adaptable à diverses conditions environnementales industrielles. En même temps, il est conforme aux normes des séries 61000 EN 60068 et EN et possède d'excellentes propriétés telles que la résistance aux vibrations, la résistance aux chocs, la résistance aux interférences électromagnétiques et la résistance aux rayonnements électromagnétiques.

En termes d'installation, le module EL1859 utilise un boîtier de bornier haute densité standard avec des dimensions de 12mm x 100mm x 68mm, qui est fixé à un rail DIN de 35mm avec un verrou, conformément à la norme EN 60715, pour une installation facile et sécurisée.

Pour résumer, Beckhoff EL1859 est un module de terminal d'entrée/sortie numérique puissant et stable avec un large éventail de prospects d'application, qui peut être largement utilisé dans le domaine des systèmes d'acquisition et de contrôle de signaux d'automatisation industrielle.

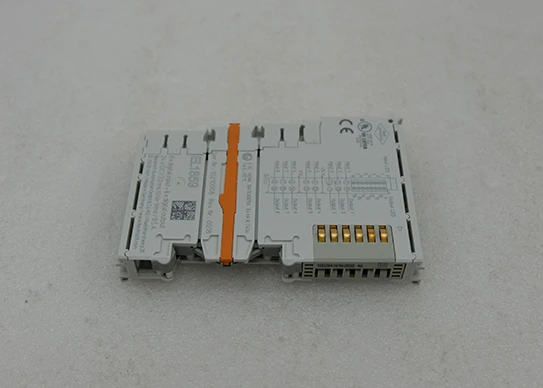

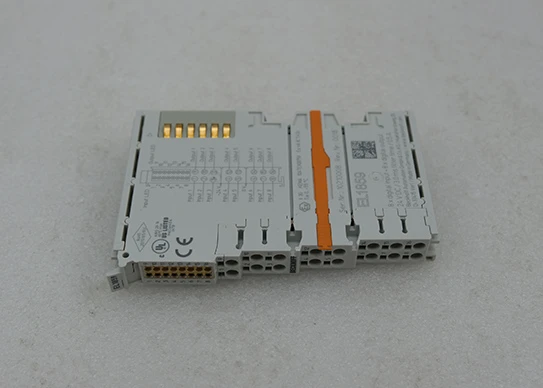

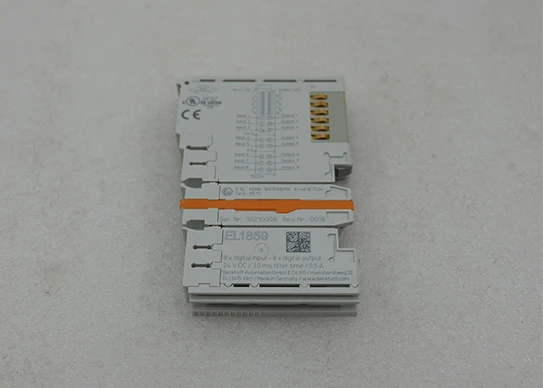

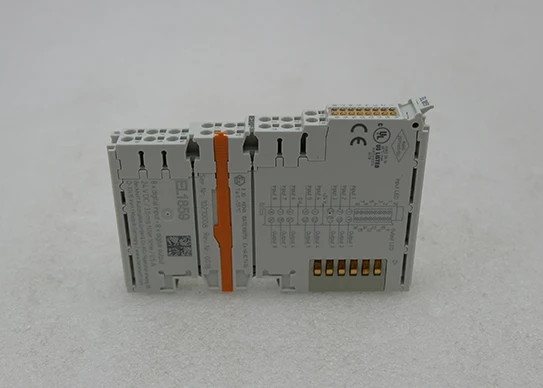

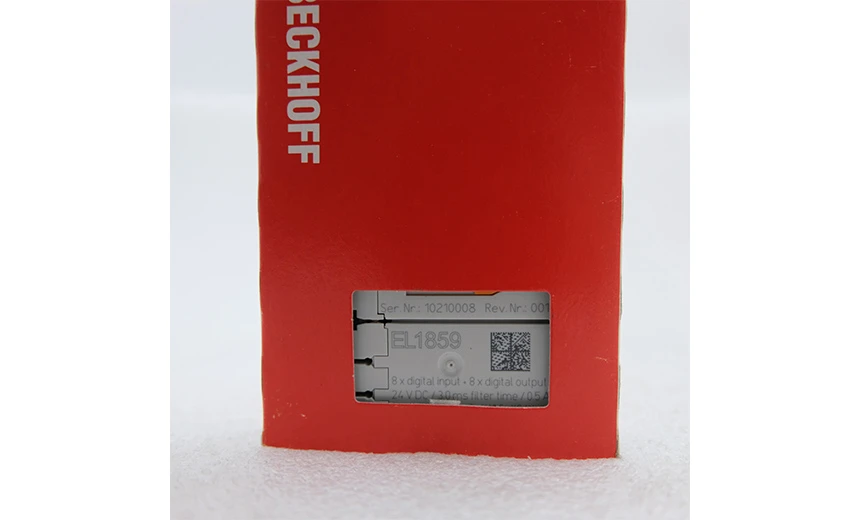

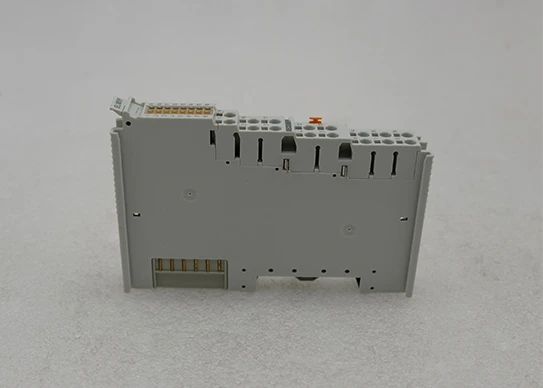

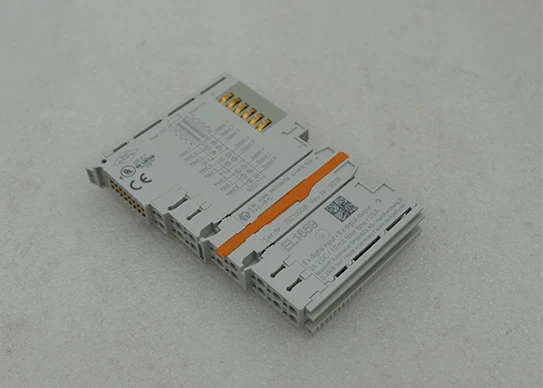

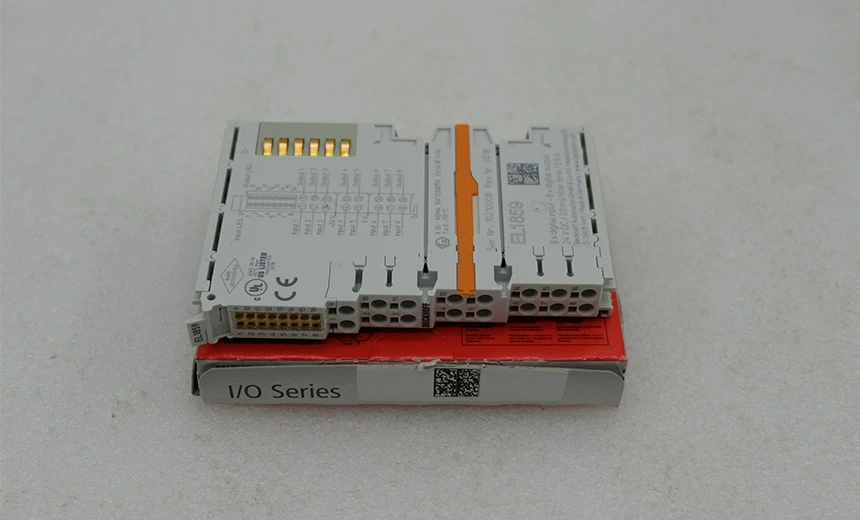

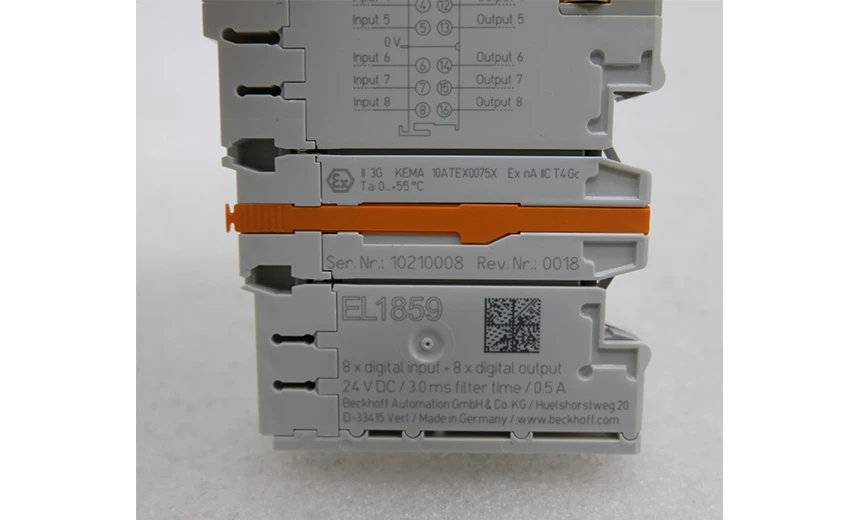

Détails de EL1859
