FX5U-32MR

La PLCFX5U-32MR Mitsubishi est une unité CPU de base avec 16 points d'entrée intégrés et 16 points de sortie, et le type de sortie est relais, qui convient à l'alimentation CA Le produit a une variété de fonctions et de caractéristiques qui le rendent adapté à une variété de contrôle d'automatisation industrielle scenarios12.

Les spécifications spécifiques du FX5U-32MR sont les suivantes:

• Spécifications d'entrée: Le formulaire d'entrée est le type de drain/source, le nombre de points d'entrée est de 16 points, le statut de connexion est un bornier détachable (vis M3), la tension du signal d'entrée est DC24V + 20%, -15%, le courant du signal d'entrée est 5.3mA/DC24V (X000 ~ X0170), 4mA/DC24V (après X020), Et la résistance d'entrée est 4.3KΩ (5.6KΩ après X020) 13.

• Spécifications de sortie: le type de sortie est le relais, le nombre de points de sortie est de 16 points, le statut de connexion est la station électronique remplaçable (vis M3), l'alimentation externe est DC30 ou moins, AC250V ou moins (AC240 ou moins lorsque la certification CE, UL, cUL ne correspond pas), La charge minimale est DC5V 2mA, et le temps de réponse est d'environ 10ms 12.

Le FX5U-32MR a également une variété de fonctions et de caractéristiques:

• Fonctions intégrées: y compris l'entrée analogique 12 bits intégrée 2ch et la sortie analogique 1ch, le port RS485 intégré (avec fonction MODBUS) et le port Ethernet, carte mémoire SD intégrée, facile à mettre à niveau et à produire en masse, avec interrupteur RUN/STOP/RESET, pas besoin de couper l'alimentation principale pour redémarrer, bus système haute vitesse, La vitesse de communication est environ 3 fois celle de FX150U, la sortie d'impulsion 4 axes intégrée, la fréquence de sortie d'impulsion maximale est 200Kpps 24.

• Fonctions spéciales: y compris la fonction de positionnement et de sortie d'impulsion, une unité PLC peut produire 2 points 100 impulsions KHz en même temps, équipée de 7 instructions de positionnement spéciales, y compris zéro retour, lecture de position, commande relative et commande spéciale de sortie d'impulsions, fonction d'horloge en temps réel et fonction de compteur d'heure, fonction de balayage continu, Fonction de réglage du filtre d'entrée, fonction d'enregistrement d'annotation des composants, fonction de maintenance à distance, fonction de protection par mot de passe 5.

Pour résumer, le FX5U-32MR est un puissant produit Mitsubishi PLC pour les scénarios d'automatisation industrielle qui nécessitent une vitesse élevée, une fiabilité élevée et de multiples fonctions de contrôle.

Les spécifications du produit Mitsubishi PLC FX5U-32MR/ES sont détaillées ci-dessous

【Spécifications d'entrée 】

◆ Formulaire d'entrée: drain/source

◆ Nombre de points d'entrée: 16 points

◆ Statut de connexion: Bloc terminal amovible (vis M3)

◆ Tension du signal d'entrée: DC24V + 20%, -15%

◆ Courant de signal d'entrée: 5.3mA/DC24V (X000 ~ X0170), 4mA/DC24V (après X020)

◆ Résistance d'entrée: 4.3KΩ (5.6KΩ après X020)

◆ Entrée sur courant: 3,5 mA ou plus (3,5 mA après X020)

◆ Entrée OFF courant: 1.5mA ou moins

◆ Nombre de fréquence de réponse d'entrée:

X000 ~ X005:200kHz

X006 ~ X007:10kHz

◆ Temps de réponse d'entrée (retard du filtre H/W):

X000 ~ X005: 2.5μs ou moins pour ON, 2.5μs ou moins pour OFF

X006 ~ X007: 30μs ou moins pour ON, 50μs ou moins pour OFF

◆ Temps de réponse d'entrée (point de consigne du filtre numérique): Aucun, 10μs, 0.1ms, 0.2ms, 0.4ms, 0.6ms, 1ms, 5ms, 10ms (valeur initiale), 20ms, 70ms (dans le crochet de canard de bruit)

◆ Forme de signal d'entrée: pas de fuite d'entrée de contact de tension NPN transistor collecteur ouvert, transistor collecteur ouvert PNP source

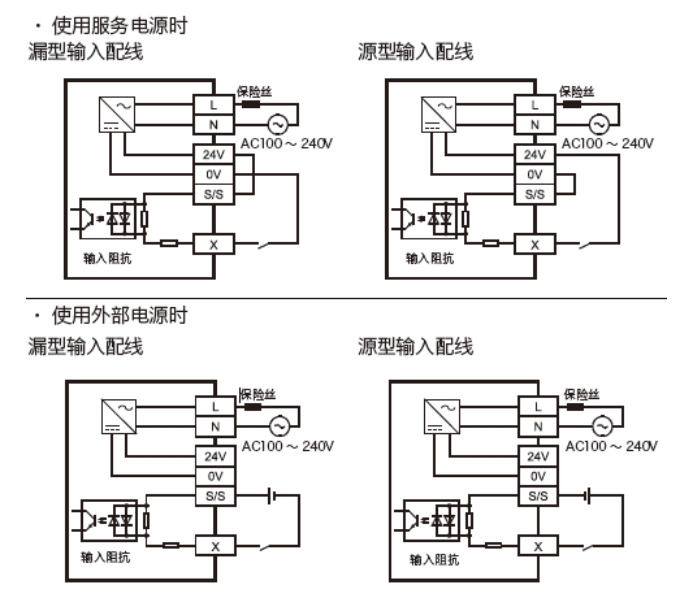

◆ Circuit d'entrée:

【Spécifications de sortie 】

◆ Type de sortie: Relais

◆ Nombre de points de sortie: 16

◆ Statut de connexion: station électronique remplaçable (vis M3)

◆ Alimentation externe: 30 DC ou moins, AC250 V ou moins (AC240 ou moins sauf pour les certifications CE, UL et cUL)

◆ Charge minimale: DC5V 2mA

◆ Temps de réponse: environ 10ms

◆ Isolation du circuit: isolation mécanique

◆ Indication de sortie d'affichage: la lumière LED est allumée quand ON est sortie

◆ Charge de résistance maximale: 2A/1 point

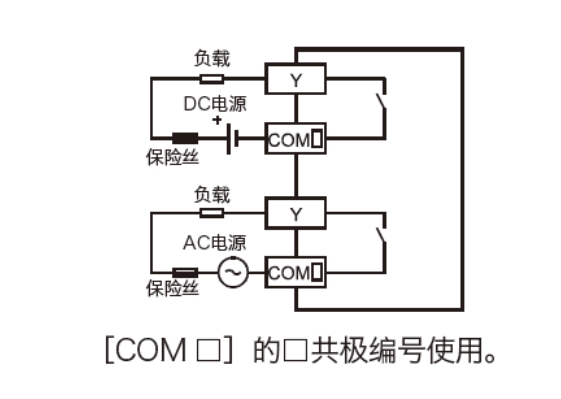

◆ Circuit de sortieDiagramme

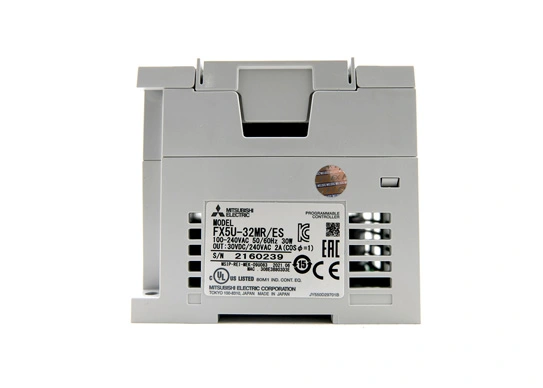

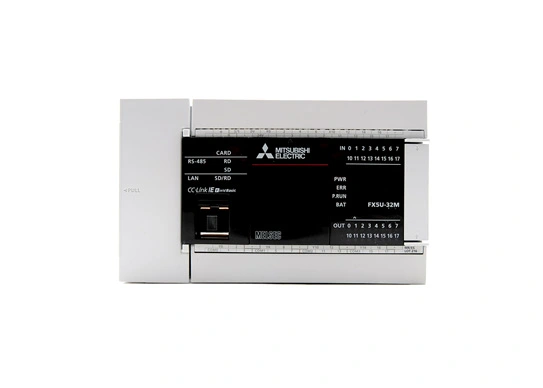

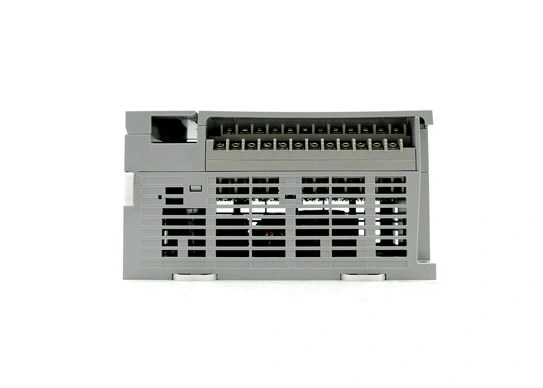

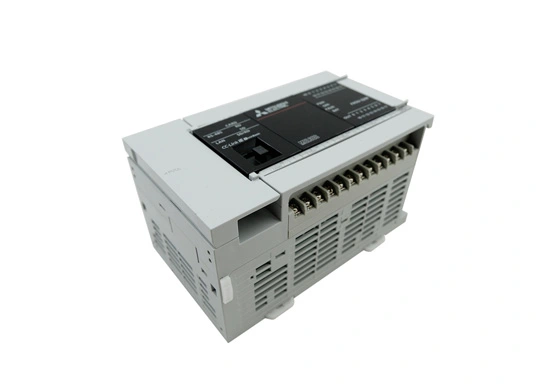

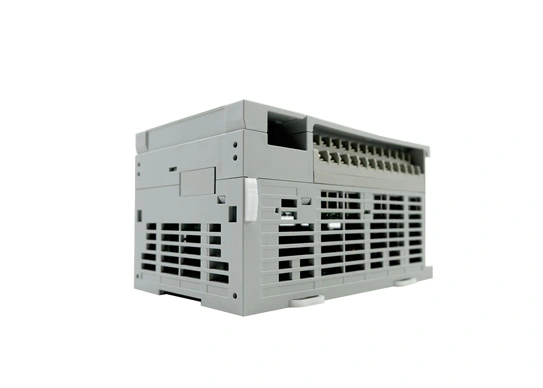

Détails de FX5U-32MR
